SuperMicro X7SBE 　マザーボードで

SuperMicro 5013C　サーバーをアップグレードしてみる

2008/04/10

これまで使っていた、Supermicro 5013C　１U　サーバーをアップグレードしてみた。
４年間使い続けて来たが、さすがにサーバーとして限界を感じる様になりました。

アップグレード項目 オリジナル アップグレード コメント
CPU Pentium4 3.2C Xeon3220 2.4GHz クワッドコア
Xeon3110 3.0GHz デュアル（テスト用）		 Pentium4 3.2CNorthWood コア　でまだまだ実用に耐える、当時￥２７，８１０._
マザー SuperMicro P4SCE SuperMicro X7SBE 最近の傾向どうり、Serial ATA 対応であるため、内臓CD-ROMが使えなくなった、
メモリー PC3200ECC 512MB×２ PC6400nonECC 1GB×２ NonEccメモリーであれば安く手に入るようになりました、当時は５１２MB、￥１４，９１０_くらい
HDD MAXLinePlus II/7Y250M0(SATA-250GB/8MB) (7Y250M0) Seagate ST3500320NS S-ATAII 500GB 7200rpm 32MB HDDは、容量は倍、性能倍で値段は半額、
電源 ２５０W P/S: Supermicro PWS-0055　２６０W 電源はXeon対応の電源が必要になった、クワッドXeonになるため容量が小さいのが気になるが、組み込み後問題なく稼動している、ワットチェッカーで定常時"150VA"程度である確認を行っている。
CD-ROM ×２４スリムCDーROM USB-IDE変換ケーブル使用 残念なことに電源ON時には、滅多にCDを認識せず、ごくまれにCDが見える事があるためOSのインストールには使用するのが、大変。
　 　 　 　
　 　 　 　

　

　 　 　

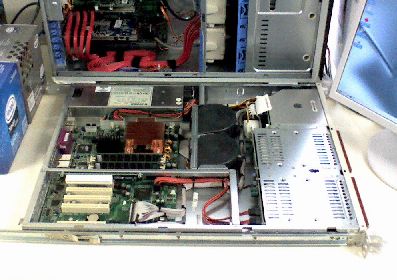

　 今回アップグレードするオリジナルの１Uサーバー

Supermicro 5013C　
　 アップグレードに使用する部材を並べてみた。
上方の灰色の箱がXeon3220、青い箱がXeon3110
中央左がSuperMicroX7SBEマザーボード
中央右の電源ケーブルが出ているのが、１UXeon２６０W電源
中央右下が、HDD(Seagate ST3500320NS)ホットスワップトレイに乗せてあります。

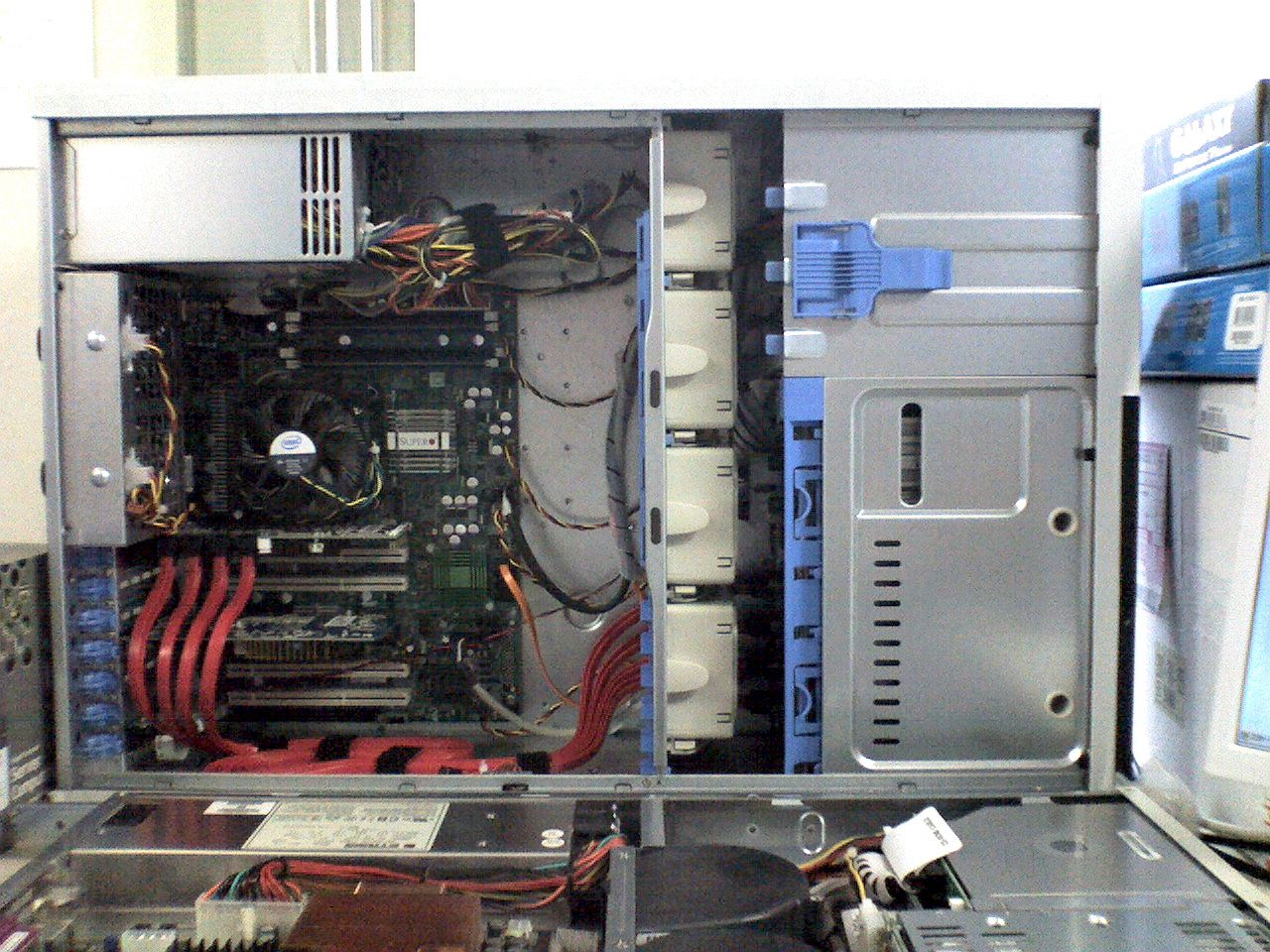

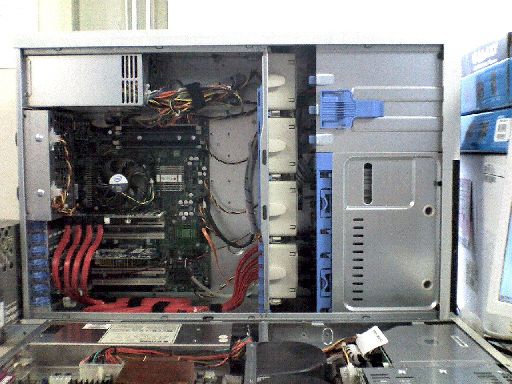

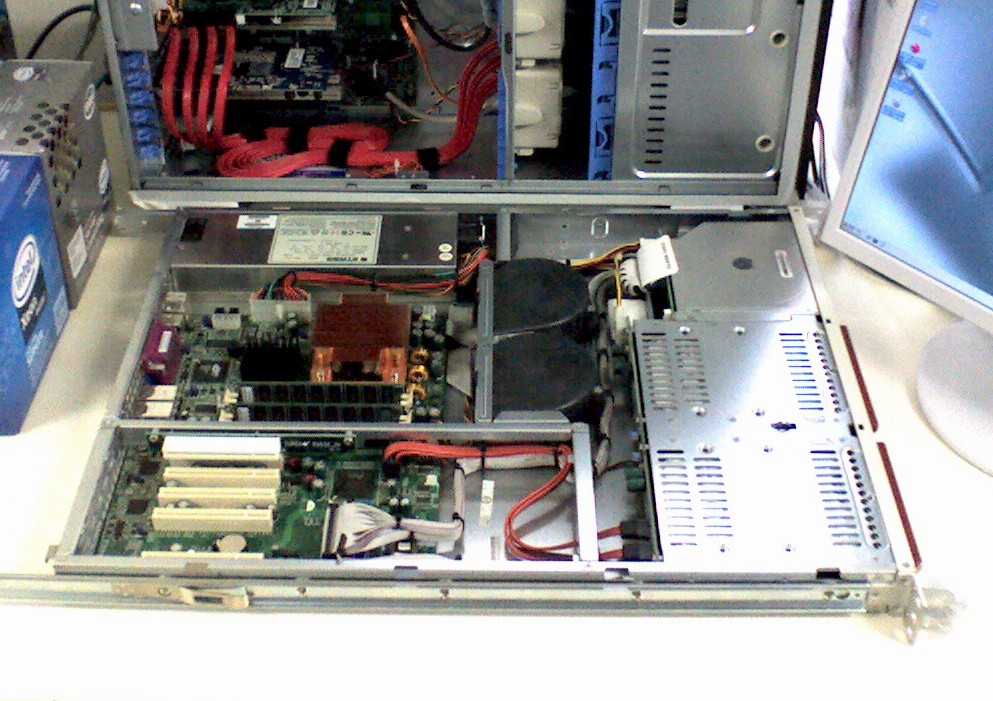

　 同じマザーを４Uサーバーケースに実装、ここではRAIDカード：ARECA1220　PCI-EX×８　８Port
CPU ：Xeon3110
を実装している。RAID６対応、すばらしく高速。

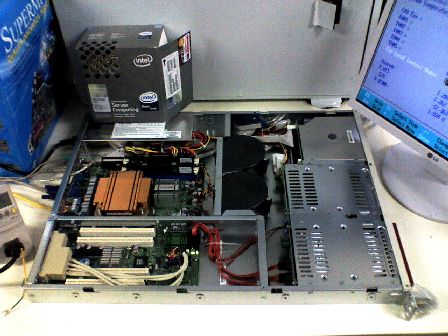

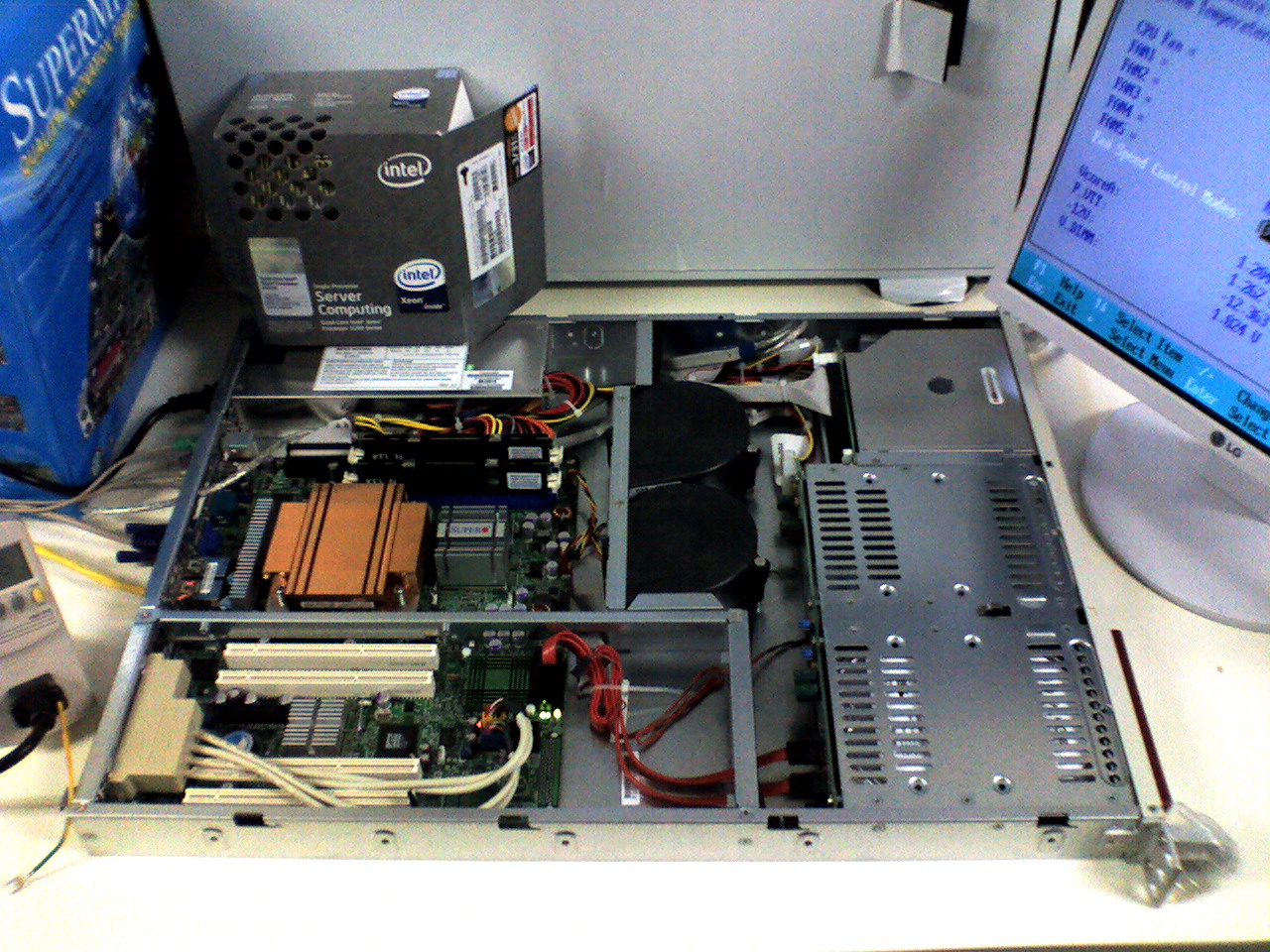

　 サーバーに組み込み完了、Xeon3220システム完成、BIOS設定中。
　Xeon３２２０としたことで、クワッドコアCPUにも係わらす発熱が低く、ファンの回転数を低速に出来たため、運転音が遥かに静かになっている。
　ワットチェッカーで、
　電源投入時：１９０W
　定常時　　　：１４５W
程度であるので、消費電力は問題のないレベル。

１Uサーバーでは使い道の無い６４bit　PCI-Xスロットがやけに目立つ。

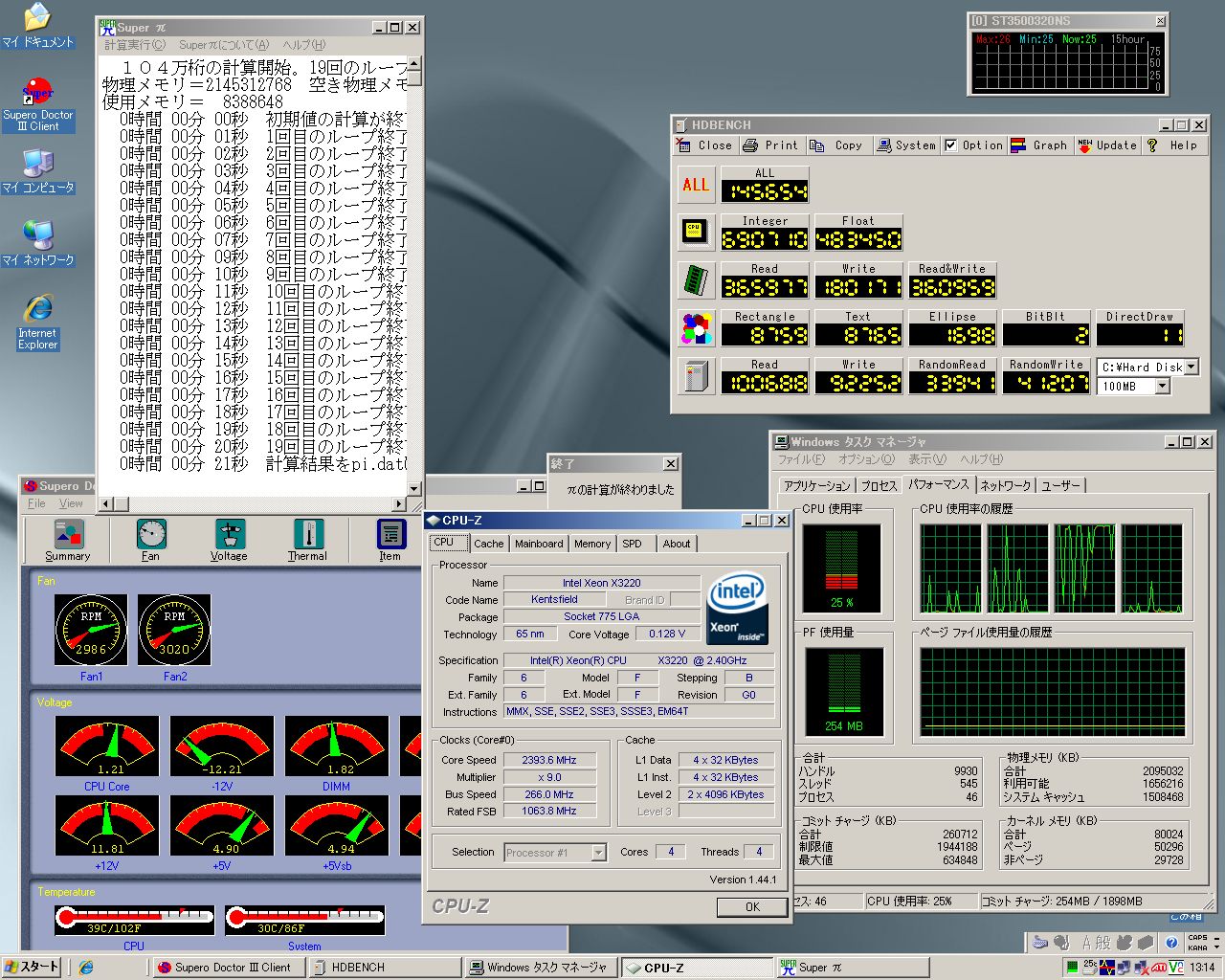

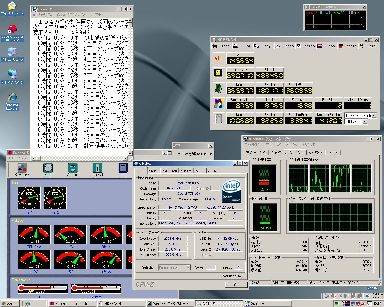

　 １Uサーバー（Xeon3220）のデスクトップ。

100万桁パイ計算、２１秒はオリジナルのP4/3.2で４５秒であったので倍以上、これはコア１個分で４コアは４台分になるとすごい。
hdbench HDDの速度,100MB超えるのもオリジナルの倍速になった。

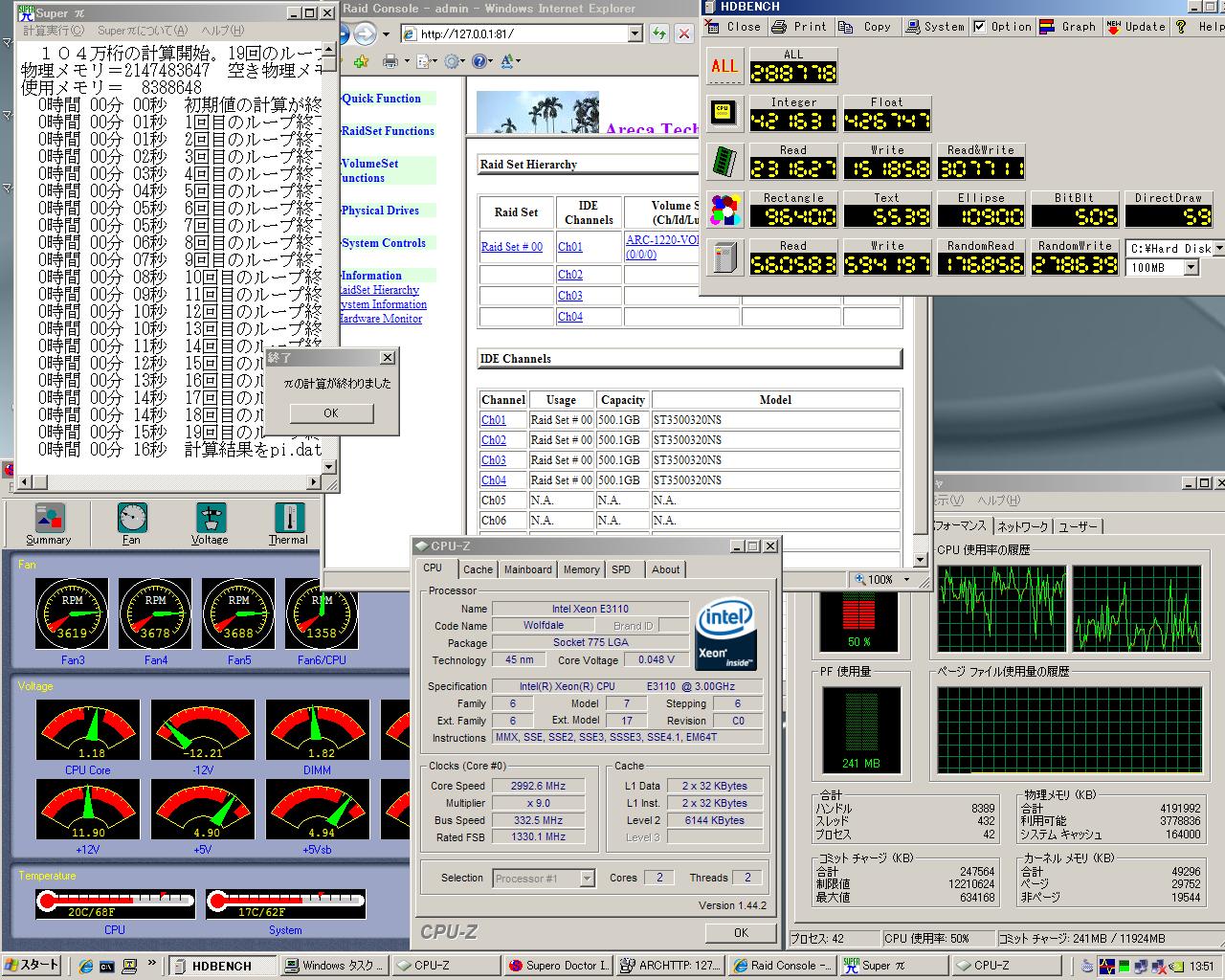

　 ４Uサーバー（Xeon3110）のデスクトップ
100万桁パイ計算、１６秒は非常に早い、
hdbench HDDの速度５６０MBはAreca1220・REID6の効果がすごい。
　 　 　

　

XEON３２２０・クワッドコアの実力を診断する。

　 　 　

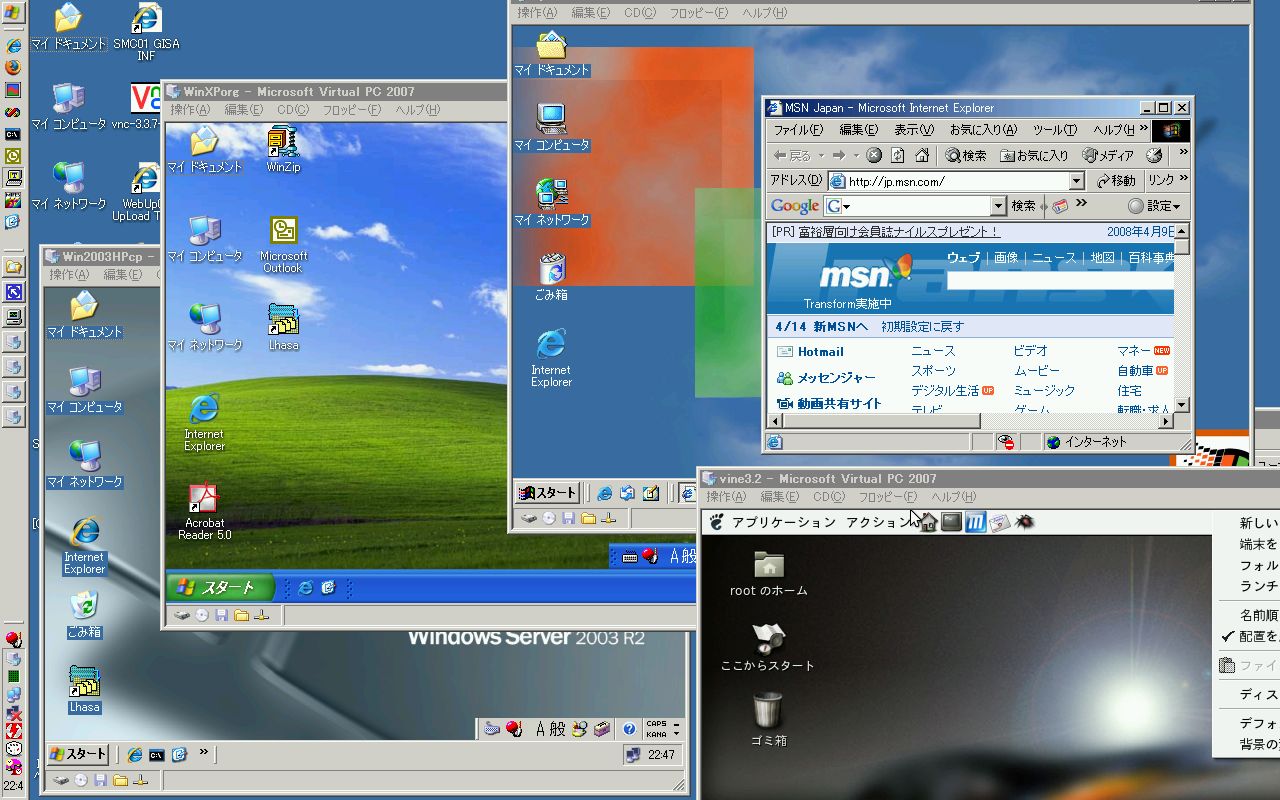

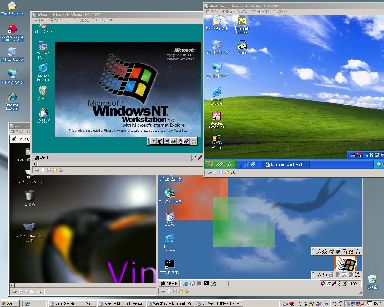

　 Microsoft Virtual PC　で評価用ゲストOSを各種起動してみる。
　テストマシンが必要な時に複数のハードウェアを用意しなくてもよいので助かっています。

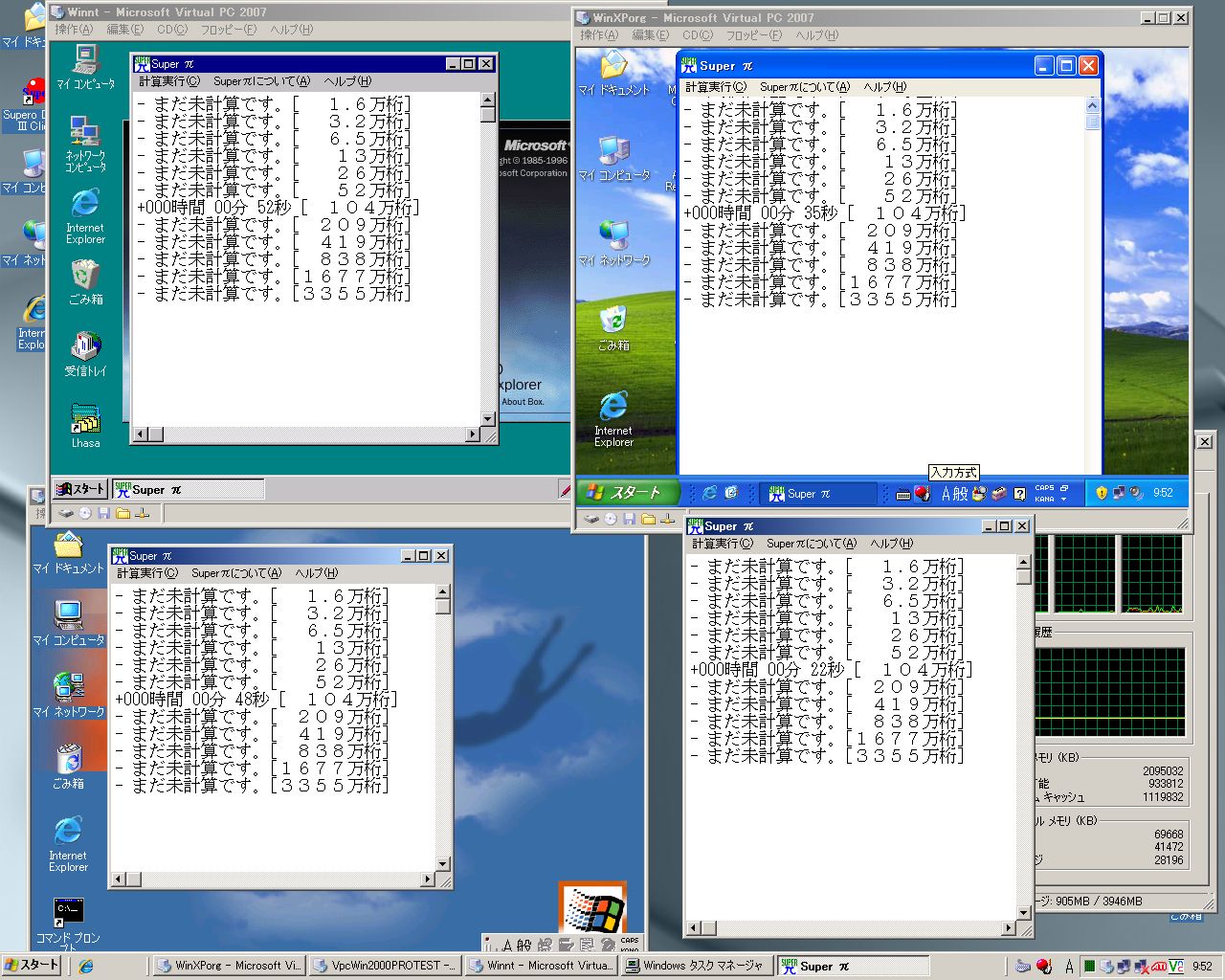

　 Microsoft Virtual PCのそれぞれのゲストOS上で、SuperPai100万桁を同時に実行してみる。
　 WindowsNT    ：　52秒
Windows2000 ：　４８秒
WindowsXP    ：　３５秒

Windows2003 ：２２秒

充分に速いけれど、実力を発揮してない、これはVirtual PC自体が。コア１つでしか動いていないためと考える。

　

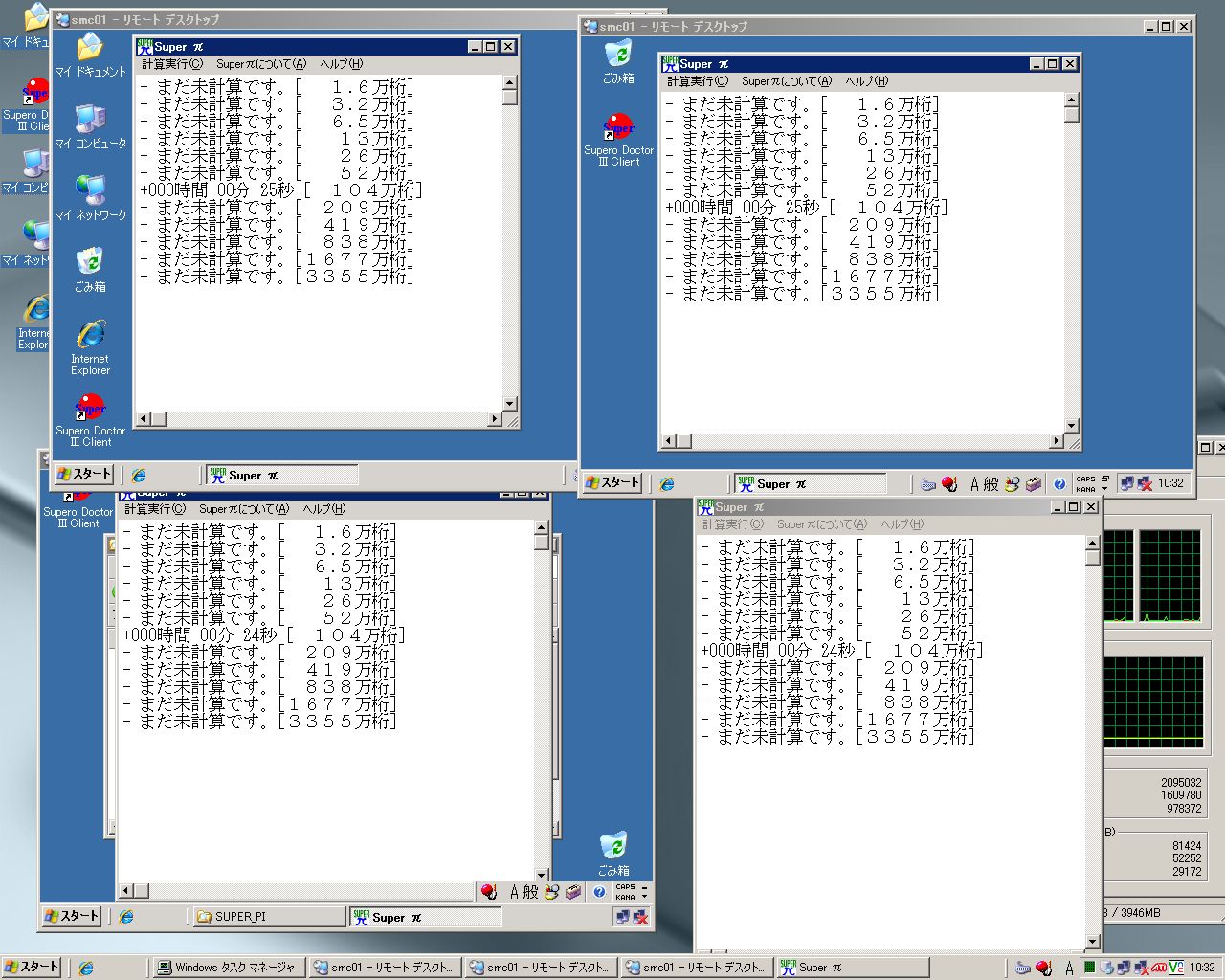

　 　リモートデスクトップで３ユーザーでログインを行い同様に、SuperPai100万桁を同時に実行してみる。

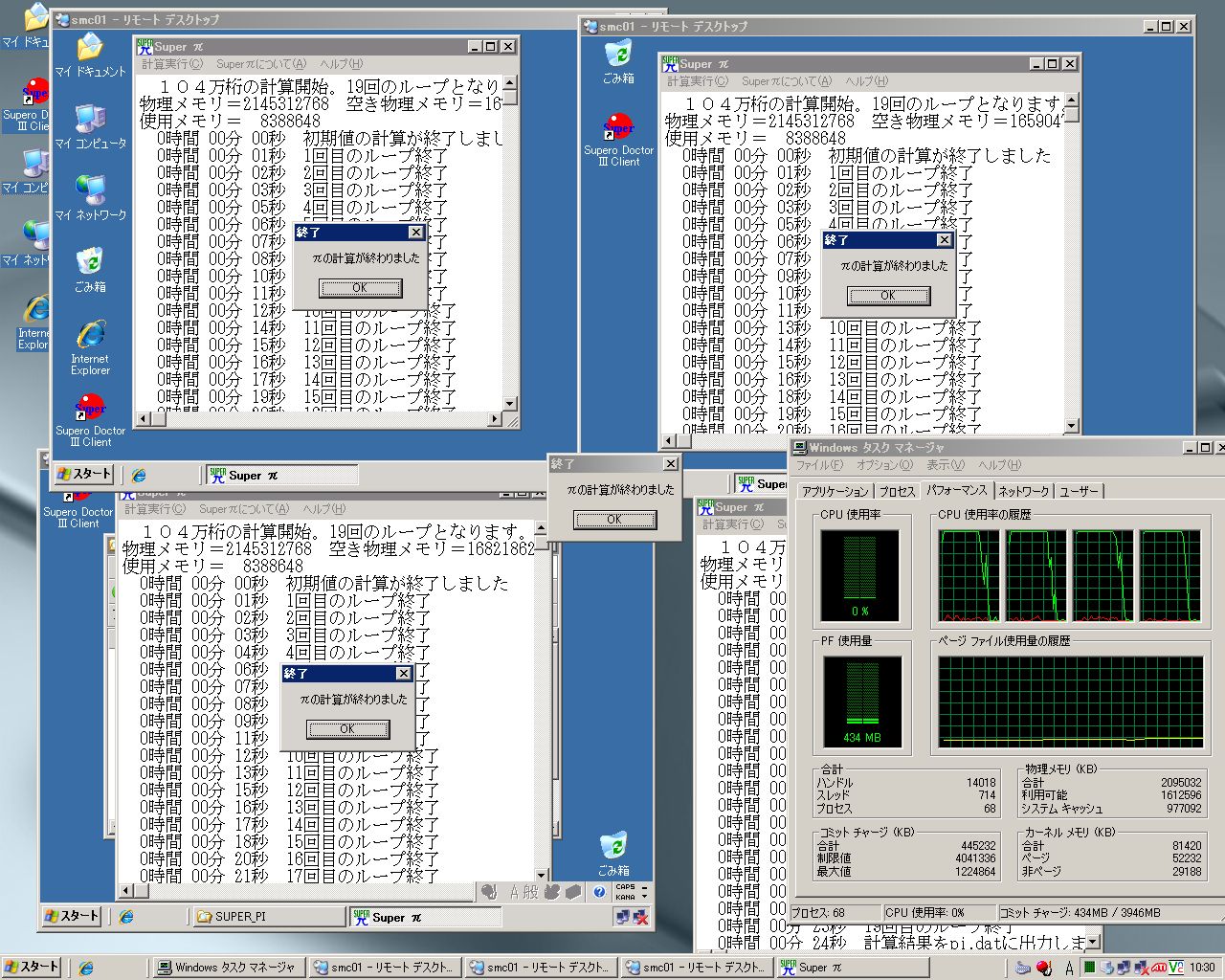

　この場合４つのコアに均等にタスクが割り当てられて、それぞれ１００％の使用率になっている。
　
　 それぞれで、２４〜25秒で終了した、これはSuperPAI、ひとつだけを実行した場合２１秒であり、４ジョブを同時実行していることを考慮すると本当に速い。

クワッドコアのCPUを有効使用するのは、こうした使い方が良いと言う事が分かる。
　 　 　

以上
