YAMAYA VPNルーター RT107e 設定メモ
特徴：
１．VPNの設定が比較的簡単に出来る、Webログインで設定。
２．プロバイダ設定、VPN、ファイヤーウォール、限定的ルーティング設定はWeb設定できる。
３．VPNの接続が安定している、VPN設定後接続が切れたことが無い。
４．telnet接続で内部の設定を変更した場合で再起動必要が無い。
５．外部から設定ファイルのバックアップするツールが提供されている。
６．VPN
YAMAHA 製品ページ http://netvolante.jp/products/rt107e/
| YAMAHA 製品ページ | http://netvolante.jp/products/rt107e/ | |
| YAMAHA VPN 設定ガイド | http://netvolante.jp/pdf/internetVPN_FIN.pdf |
１．設定ツールの準備
| URL | |||
| tera term pro | telnet ﾀｰﾐﾅﾙ | http://hp.vector.co.jp/authors/VA002416/ | |
| RT-Tftp | YAMAHA tftp ｸﾗｲｱﾝﾄ | http://www.rtpro.yamaha.co.jp/RT/utility/rt-tftp.html | |
| AMD Magic Packet Utility | WOL | http://www.amd.com/us-en/assets/content_type/utilities/magic_pkt.exe | |
| Remote Power | Software Factory WOL | http://softwarefactory.jp/japan/products/remotepower/download.html |
２．基本設定項目
WEB、telnet ﾛｸﾞｲﾝを行い以下の基本項目を設定１．細かい設置は、tellnet
ログインを行って設定する部分がある。
| WEB 設定 許可 | telnet | httpd host any | |
| LAN 側 IP 設定 | WEB | ||
| LAN 側 DHCP 設定 | WEB | ||
| WEB ﾛｸﾞｲﾝﾎﾟｰﾄ変更 | telnet | httpd listen 20000 | |
| WEB ﾛｸﾞｲﾝﾌｧｲﾔｰｳｫｰﾙ設定 | WEB | ||
| WEB ﾛｸﾞｲﾝNAT設定 | WEB | ||
| telnet ﾛｸﾞｲﾝﾎﾟｰﾄ変更 | telnet | telnetd listen 20023 | |
| telnet ﾛｸﾞｲﾝﾌｧｲﾔｰｳｫｰﾙ設定 | WEB | ||
| telnt ﾛｸﾞｲﾝNAT設定 | WEB | ||
| ｔｆｔｐ ｻｰﾊﾞｰ設定 | telnet | tftp host any | |
| WOLﾏｼﾞｯｸﾊﾟｹｯﾄﾌｨﾙﾀｰ | telnet | ip filter directed-broadcast off | |
| ﾛｸﾞｲﾝﾊﾟｽﾜｰﾄﾞ設定 | WEB | ||
| telnet 設定保存 | telnet | save | |
| 試しに再起動 | telnet | restart | |
３．telnet設定開始
RT107e の場合、初期設定で、DHCP
が起動しているので、設定するには、PCを１台だけ、DHCP On で接続する。
| tera term で telnet ﾛｸﾞｲﾝ |
Password: RT107e Rev.8.03.70 (Mon Feb 18 20:54:45 2008) Copyright (c) 1994-2007 Yamaha Corporation. ・ ・ ・ ・ ＜省略＞ Memory 32Mbytes, 2LAN > administrator Password: # |
ﾛｸﾞｲﾝを行い >admin を入力して管理者モード"#"になる。 |
|
| 設定 | httpd listen 20000 telnetd listen 20023 tftp host any ip filter directed-broadcast off |
左記項目入力、ﾎﾟｰﾄが変更されるので、ﾎﾟｰﾄを変更して、再度ﾛｸﾞｲﾝしなおす。 | |
| 設定確認 | # show config |grep httpd httpd listen 20000 httpd host any #show config |grep telnet telnetd listen 20023 #show config |grep tftp tftp host any ## show config |grep directed-broadcast ip filter directed-broadcast off # |
show config |grep ・・・
設定内容確認 |
|
| 設定保存 | #save #restart |
設定内容保存, 再起動しても設定内容保存されているか確認をする |
|
４．WEB設定開始

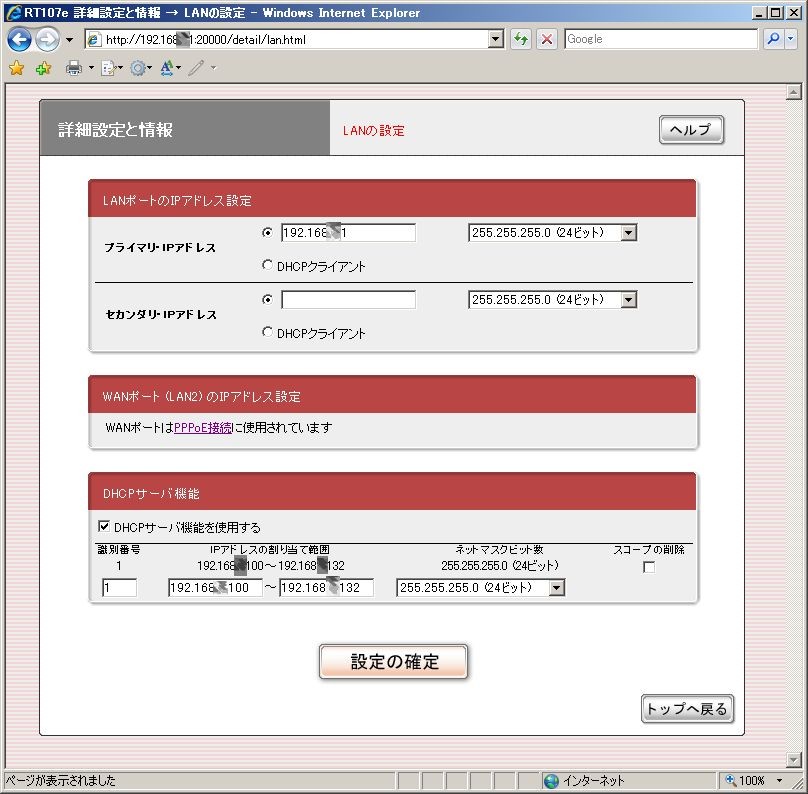

| LAN設定 | WEBﾄｯﾌﾟ「詳細設定と情報」→LANの設定（IPアドレス、DHCPサーバ） | ﾛｰｶﾙLANのIPとDHCPのｽｺｰﾌﾟを設定する。 設定画面 |
|

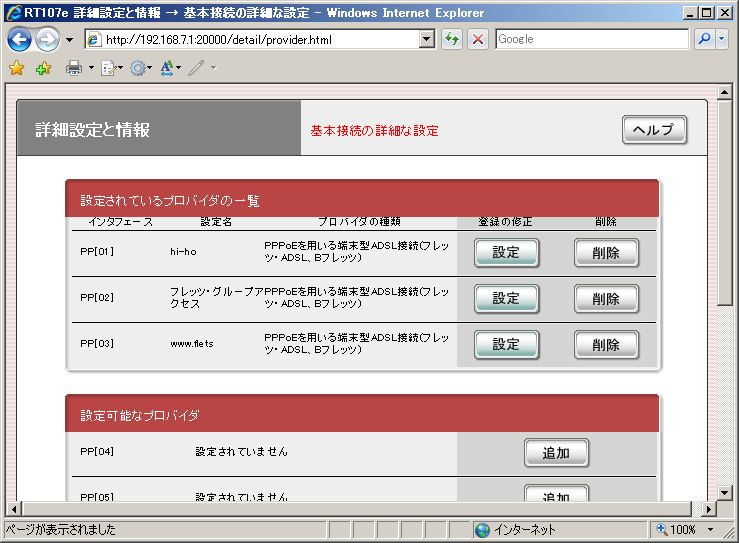

| PPPOE設定 | WEBﾄｯﾌﾟ「詳細設定と情報」→基本接続の詳細な設定 | ﾌﾟﾛﾊﾞｲﾀﾞｰに対してのPPPOEの設定を行う 設定画面 |
|

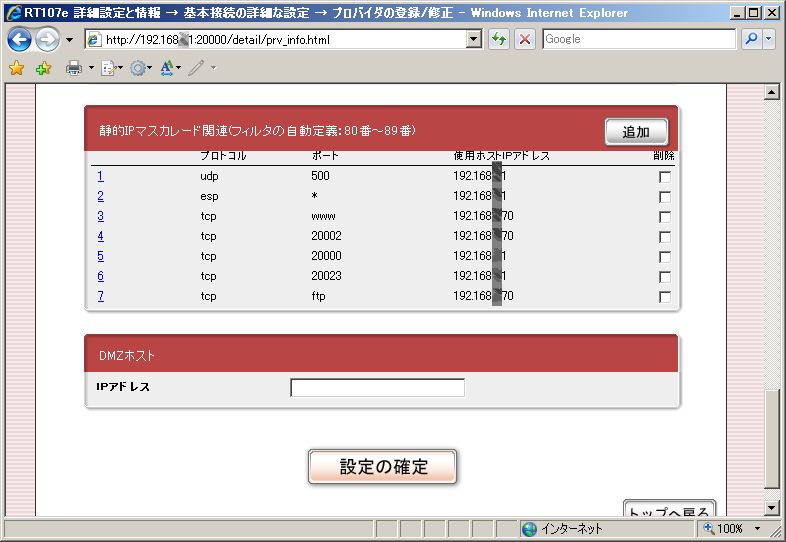

| NAT設定 | WEBﾄｯﾌﾟ「詳細設定と情報」→「基本接続の詳細な設定」→「設定」 | 静的IPマスカレード関連設定、公開ｻｰﾊﾞｰのﾎﾟｰﾄﾌｫﾜｰﾄﾞおよび、ﾙｰﾀｰのﾘﾓｰﾄ設定を行えるようにしておく。 設定画面 |
|

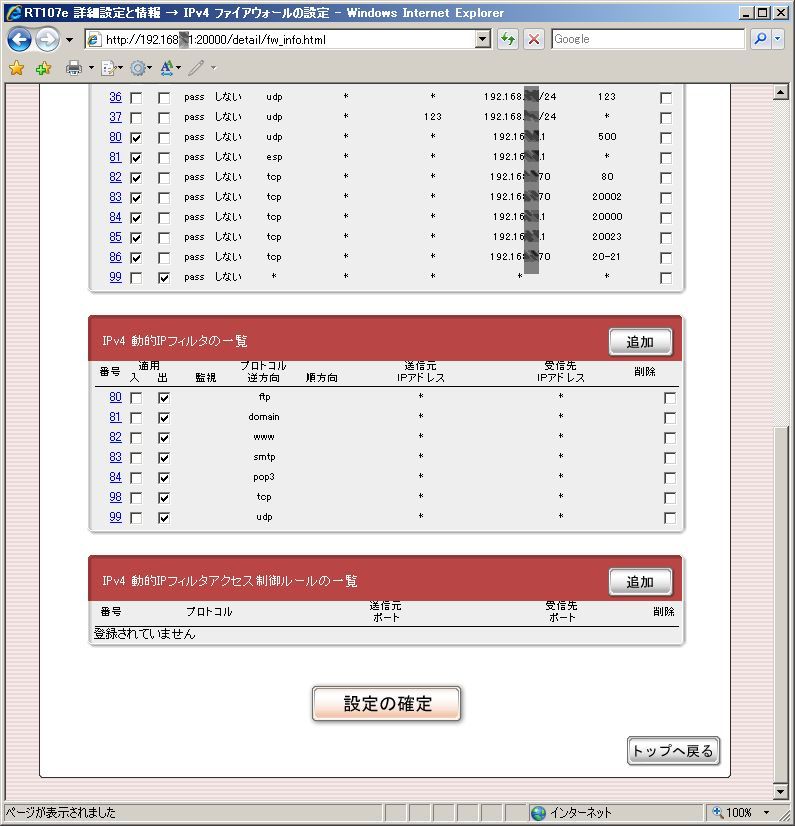

| ﾌｧｲﾔｰｳｫﾙ設定 | WEBﾄｯﾌﾟ「詳細設定と情報」→ 「ファイアウォール設定」→「IPv4フィルタ」 |
NAT設定を行ったﾎﾟｰﾄをﾌｧｲﾔｰｳｫｰﾙに追加する。 設定画面 |
|

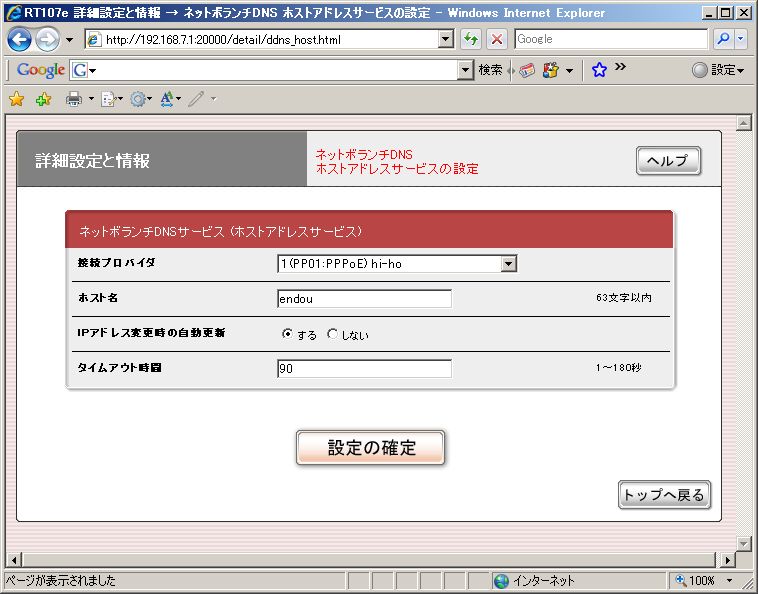

| DDNS設定 | WEBﾄｯﾌﾟ「詳細設定と情報」→ ネットボランチDNSホストアドレスサービスの設定 |
ﾌﾟﾛﾊﾞｲﾀﾞｰで固定IPｻｰﾋﾞｽを契約していない場合、設定された、ドメイン名から、ｸﾞﾛｰﾊﾞﾙIPｱﾄﾞﾚｽを確定するために必要。 設定画面 |
|
| 設定ﾌｧｲﾙ保存 | WEBﾄｯﾌﾟ「詳細設定と情報」→ 本製品の全設定(config)のレポート作成→(text形式で表示) |
設定内容をTXTﾌｧｲﾙに保存しておく。 保存したﾌｧｲﾙは、 # tftpで取得や更新を行うための設定情報です。 |
４．VPN設定
YAMAHA のページ参照 http://netvolante.jp/pdf/internetVPN_FIN.pdf
VPNの接続条件
| 接続条件 | |||
| １． | 本店・支店 ともに ｸﾞﾛｰﾊﾞﾙなｲﾝﾀｰﾈｯﾄ固定IPｱﾄﾞﾚｽがある。 | 一般的な設定、上記リンクのPDFにｻﾝﾌﾟﾙが丁寧に書いてある、ｸﾞﾛｰﾊﾞﾙな固定IPｱﾄﾞﾚｽであるので、事前設定を行ったﾙｰﾀｰを支店に送付した上でのﾘﾓｰﾄからの設定が行いやすい。 ﾌﾟﾛﾊﾞｲﾀﾞｰで固定IPｱﾄﾞﾚｽの契約は高価であるのでﾌﾟﾛﾊﾞｲﾀﾞの選定には注意が必要。 |
|
| ２． | 本店・ｸﾞﾛｰﾊﾞﾙなｲﾝﾀｰﾈｯﾄ固定IPｱﾄﾞﾚｽ 支店・ｸﾞﾛｰﾊﾞﾙな変動ｲﾝﾀｰﾈｯﾄIPｱﾄﾞﾚｽ |
支店には安価な、ｸﾞﾛｰﾊﾞﾙな変動IPｱﾄﾞﾚｽでﾌﾟﾛﾊﾞｲﾀﾞｰと契約した場合、支店からのVPN設定を行う必要がある。 | |
| ３． | ﾌﾚｯﾂｸﾞﾙｰﾌﾟｱｸｾｽﾗｲﾄ （NTT東日本） | １０拠点までの接続であれば、１拠点\700._/月でﾌﾚｯﾂ網の固定IPが設定でき、ｲﾝﾀｰﾈｯﾄを経由しない（ﾌﾟﾛﾊﾞｲﾀﾞｰの契約もいらない）VPNが利用できる、ｲﾝﾀｰﾈｯﾄを経由しないので、速度・安全・ｳｨﾙｽなど、利用できるのであれば絶対にお勧め。（申し込みは拠点まで行ってﾌﾚｯﾂｽｸｳｪｱｰがらCOP契約番号で申し込みが必要になり、開通までは現地でﾙｰﾀｰ設定を始めるのに最短でも２時間は待たされる） | |
５．Wake On LANでコンピュータを起動する（任意）
VPN接続を行っていいると、Magic Packetを送信することで、ﾘﾓｰﾄｻｲﾄのPCの電源ONにする事が出来る。
参考リンク
google ： http://www.google.co.jp/search?sourceid=navclient&hl=ja&ie=UTF-8&rlz=1T4GGLJ_jaJP243JP244&q=WOL
@IT ： http://www.atmarkit.co.jp/fwin2k/win2ktips/715wol/wol.html
YAMAHA ： http://www.rtpro.yamaha.co.jp/RT/docs/wol/wol.html#wolrelay
BBwatch ： http://bb.watch.impress.co.jp/column/shimizu/2003/09/16/
リンク先を見てもらえば、詳しく解説されているので説明は省略したいのだが
要点は、RT107e にtelnetで設定を行った。
”ip filter directed-broadcast off”
の１行で、ﾀﾞｲﾚｸﾄﾌﾞﾛｰﾄﾞｷｬｽﾄの許可を行う事で実現している。
| VPN接続の確立 | VPNが確立されていないと始まりません | ||
| RT107e 設定 | ”ip filter directed-broadcast off” | ||

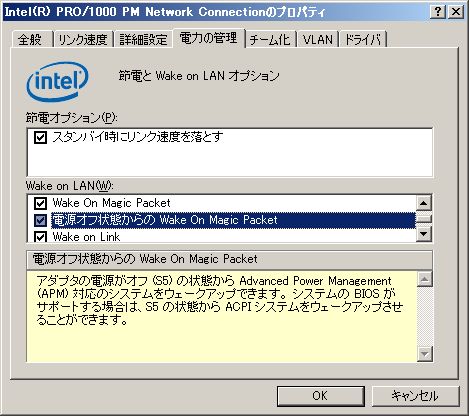

| ﾈｯﾄﾜｰｸｶｰﾄﾞ設定 | WOL許可 ﾏｲﾈｯﾄﾜｰｸ（ﾌﾟﾛﾊﾟﾃｨ）→ ﾛｰｶﾙｴﾘｱﾈｯﾄﾜｰｸ接続（ﾌﾟﾛﾊﾟﾃｨ）→ 「構成」→「電源の管理」タブを開く、 ※LANｶｰﾄﾞによってﾒﾆｭｰは異なるが、WOLの項目を探して許可を設定する。 |
 |
|

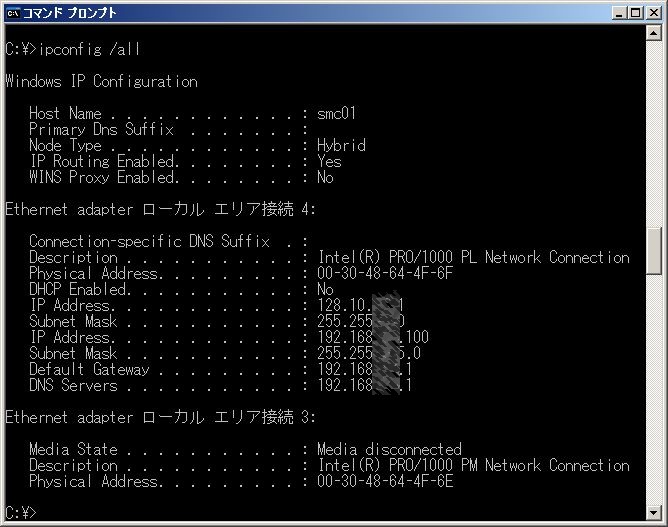

| MACｱﾄﾞﾚｽ | WOLを行いたいPCの MACｱﾄﾞﾚｽを調べる ｺﾏﾝﾄﾞﾌﾟﾛﾝﾌﾟﾄで ”ipconfig /all” を入力する。 Physical Address の項目 |
 |
|
| ﾏｼﾞｯｸﾊﾟｯｹﾄ送信 １． | AMD Magic Packet Utility 本家のﾕｰﾃｨﾘﾃｨ、ﾍﾟｰｼﾞを探してもﾍﾟｰｼﾞが見つからないが、実体はまだある。 使い勝手はそれほど良くは無い。 http://www.amd.com/us-en/assets/content_type/utilities/magic_pkt.exe |
 |
|

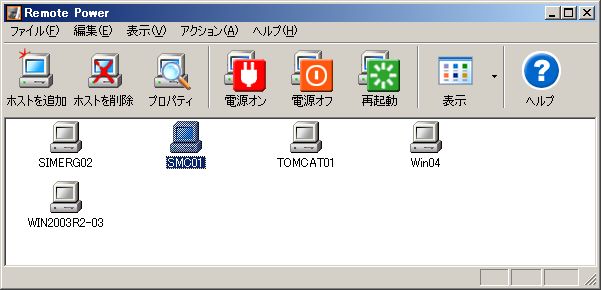

| ﾏｼﾞｯｸﾊﾟｯｹﾄ送信 ２． | Remote Power Software Factory Group 電源ON・OFF・再起動・MACｱﾄﾞﾚｽ収集、など充実していて使わせていただいてます。 http://softwarefactory.jp/japan/products/remotepower/download.html |
 |
|

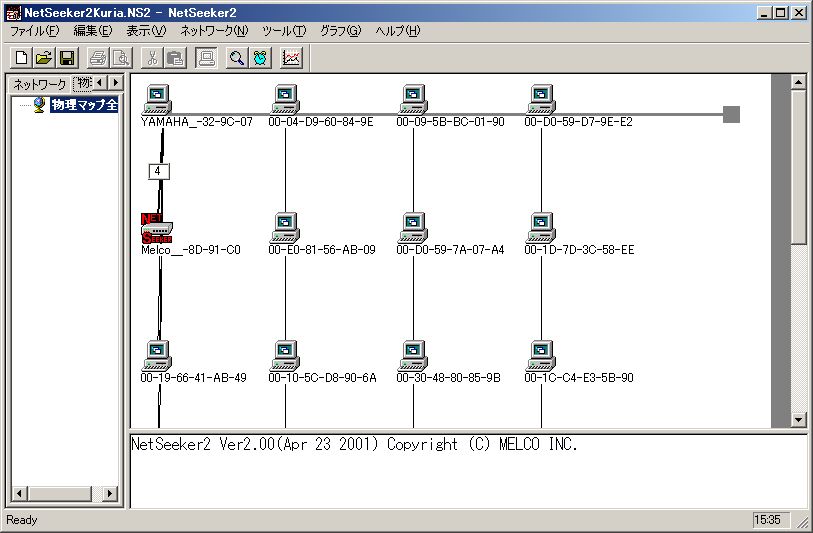

| ﾏｼﾞｯｸﾊﾟｯｹｯﾄ送信３． | Melco NetSeekerV2 LAN内のIPｱﾄﾞﾚｽ・MACｱﾄﾞﾚｽ・ﾎｽﾄ名を管理でき、ﾛｰｶﾙLANに限りWOLが利用できる。 ３０日の制限の解除にはNetSeekerHUBを購入する必要があるが、便利に使っています。 http://buffalo.jp/download/driver/lan/netseeker2.html |
 |

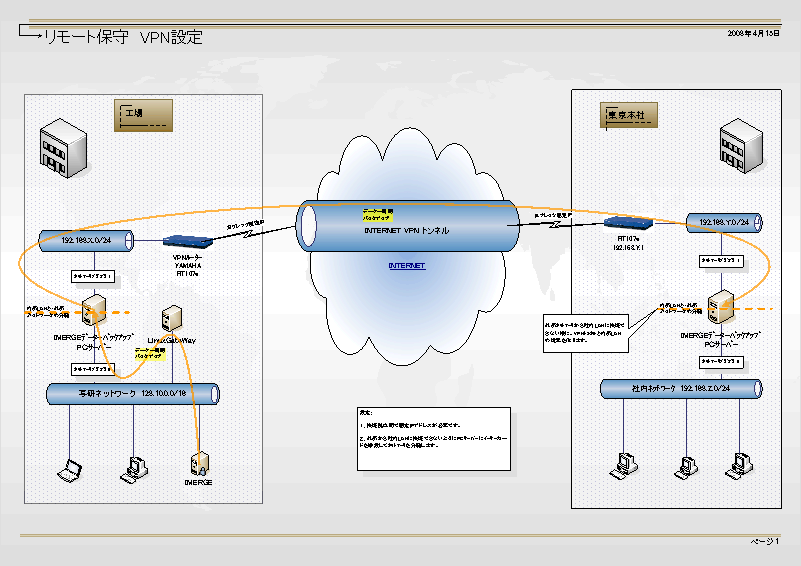

６．VPN 構築概念図
| VPN 接続を行いﾘﾓｰﾄﾊﾞｯｸｱｯﾌﾟを行う概念図 |
 |
