ブースターアンプ3

新しく作成したブースターアンプ３
LifeBoatの時に９ｇサーボを分解したため、またサーボ内部回路基板が余ってしまいました。
捨てるのはもったいないので活用します
前回までのブースターアンプで、ニュートラルの不安定さを経験したので、
今回は前進のみ（後進無し）の仕様で作成します。
（ポテンショメーターのニュートラル位置を少しだけ後進の位置に調整しておくと、停止状態を安定させられます）

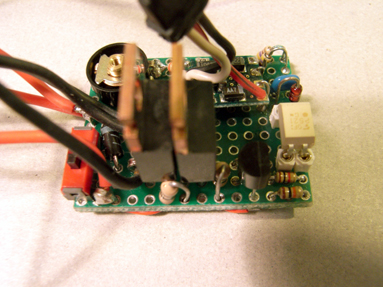

	左は実験中の画像です j受信機はＡＭ受信機　（この場合は双葉R122JE) 電源は6セル7.2Vを使います。電源が7.2VなのでBEC付きの受信機を使用します

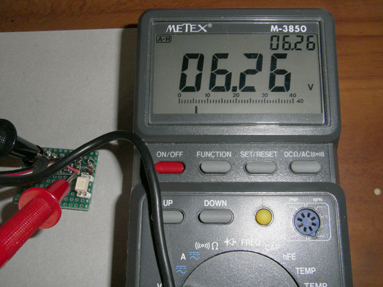

	ＢＥＣの出力って6.26Vも出てくるのですね測ってみるものです。フォトカプラの電流制限抵抗の値を、前回よりも少々大きくしたほうがいいようです。

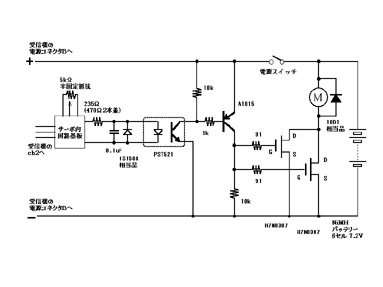

	ブースターアンプ３の回路図。 Mは動力モーター TLP521はフォトカプラ H7N0307はNchパワーMOSFET モーターの駆動電圧は7.2V 電源スイッチを通して、受信機のＢＥＣ電源コネクタに入力します。

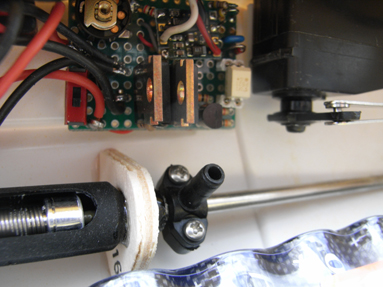

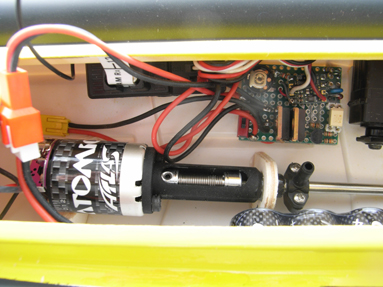

フォトカプラの入力電圧はプラスマイナスの電圧がかかります。絶対最大定格を越える逆電圧がフォトカプラにかからないように 1S1588を並列、逆向きに接続しておきます。また、サーボ内部回路のため、最大出力でもパルス波形で、オフ時間が出来てしまうようです。	今回はパワーMOSFETを２個並列にしてみました。両方同時オン状態での直流抵抗分は半分になるはずです。走行後、２個のＦＥＴは、ほんのり暖かい程度。２個とも同じような温度でした。　おそらく２個のパワーMOSFETには同じくらいの電流が流れたものと想像できます。
