小型３ウェイ製作レポート　　　　　　　　東京都　Ｓ.Ｏ.

方針：高音質、安価、小型軽量、製作容易、である事。

・ユニット

　　スペックから以下のユニットを選択しました。

ウーファユニット：ParcAudio DCU-171PP　

帯域：〜5kHz

能率：90dB/W/m

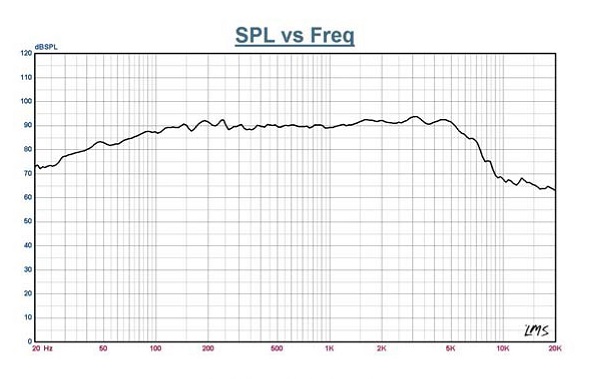

ウーファユニットのカタログのＦ特　　　　　　　　　　　　　　　

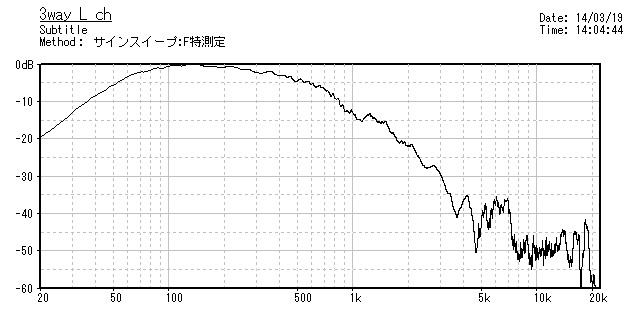

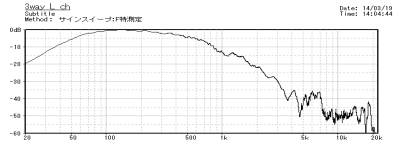

ウーファユニットの実装時の実測Ｆ特 (ネットワーク経由)

スコーカユニット：Onkyo HM500A−MK2　

帯域：650kHz〜9kHz(推奨：700Hz〜)　

能率：111dB/W/m

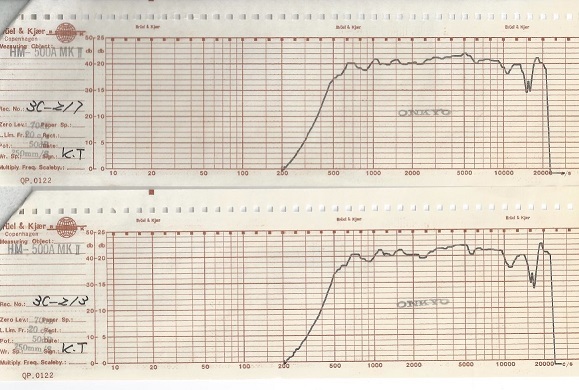

スコーカユニットの製品添付の実測Ｆ特

トゥィータユニット：Technics 5HH10　　　

帯域：3kHz〜20kHz(推奨：5kHz〜)　

能率：100dB/W/m

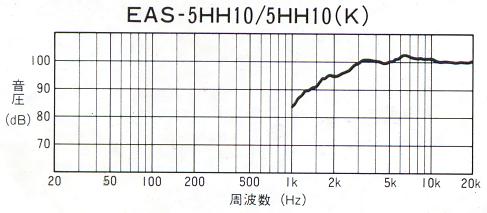

トゥィータユニットのカタログのＦ特

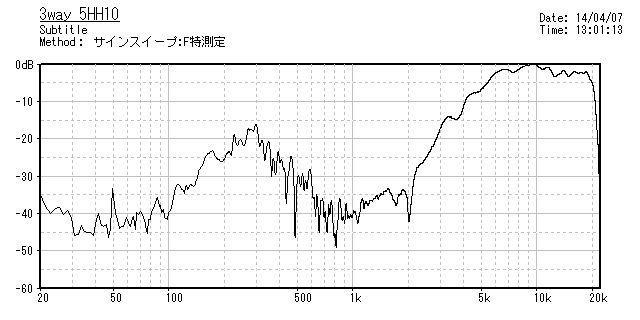

トゥィータユニットの実装時の実測Ｆ特 (ネットワーク経由)

　　　　　　注）1kHz以下はノイズ

・エンクロージャ

板材：軽量化を重視し、15mm厚シナ合板 (強度/共振は若干妥協)。

寸法：小型化を重視し、各スピーカユニットがぎりぎり収まり、

且つ、２台分が３６一枚に無駄なく収まる板取を考慮し、

巾：340mm、奥行：340mm、高さ：400mm としました。

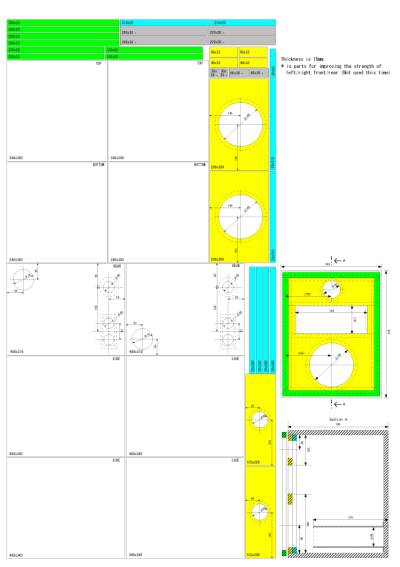

板取

内部

背面　

正面　

尚、直線切断は近所の材木店に依頼、丸穴は日曜大工セットで加工、

接着は木工ボンド、外装は木目の壁紙、ネット材はサラン です。

又、Ｆ特測定、試聴から低音不足が確認されたので、

エンクロジャ背面にポートを追加し、バスレフ型も対応可能です。　

( 内径 66mm、ポート長 220mm )

背面に追加加工したバスレフポート

・ネットワーク

スコーカユニットの Onkyo HM500A−MK2 は推奨は 700Hz以上ですが、

大音量で鳴らさない事を条件に、ホーンサウンドを生かすべく、

低域のクロスは低めの 650Hz、高域のクロスは高めの 8kHzとしました。

更に、Ｆ特測定にて、クロスオーバ部 (8kHz) のディップを確認したので、

ネットワークの定数変更でピークを作り補正しました。

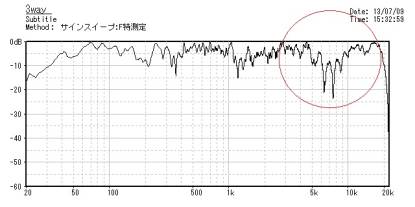

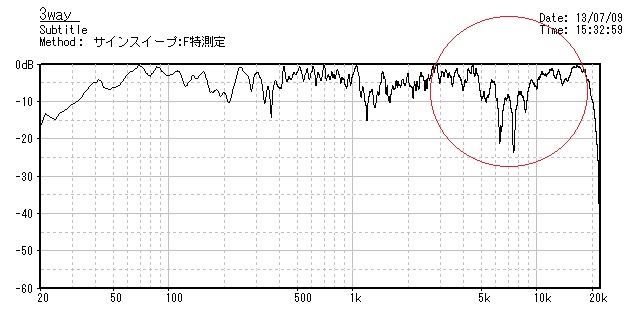

クロスオーバ部 (8kHz) のディップ

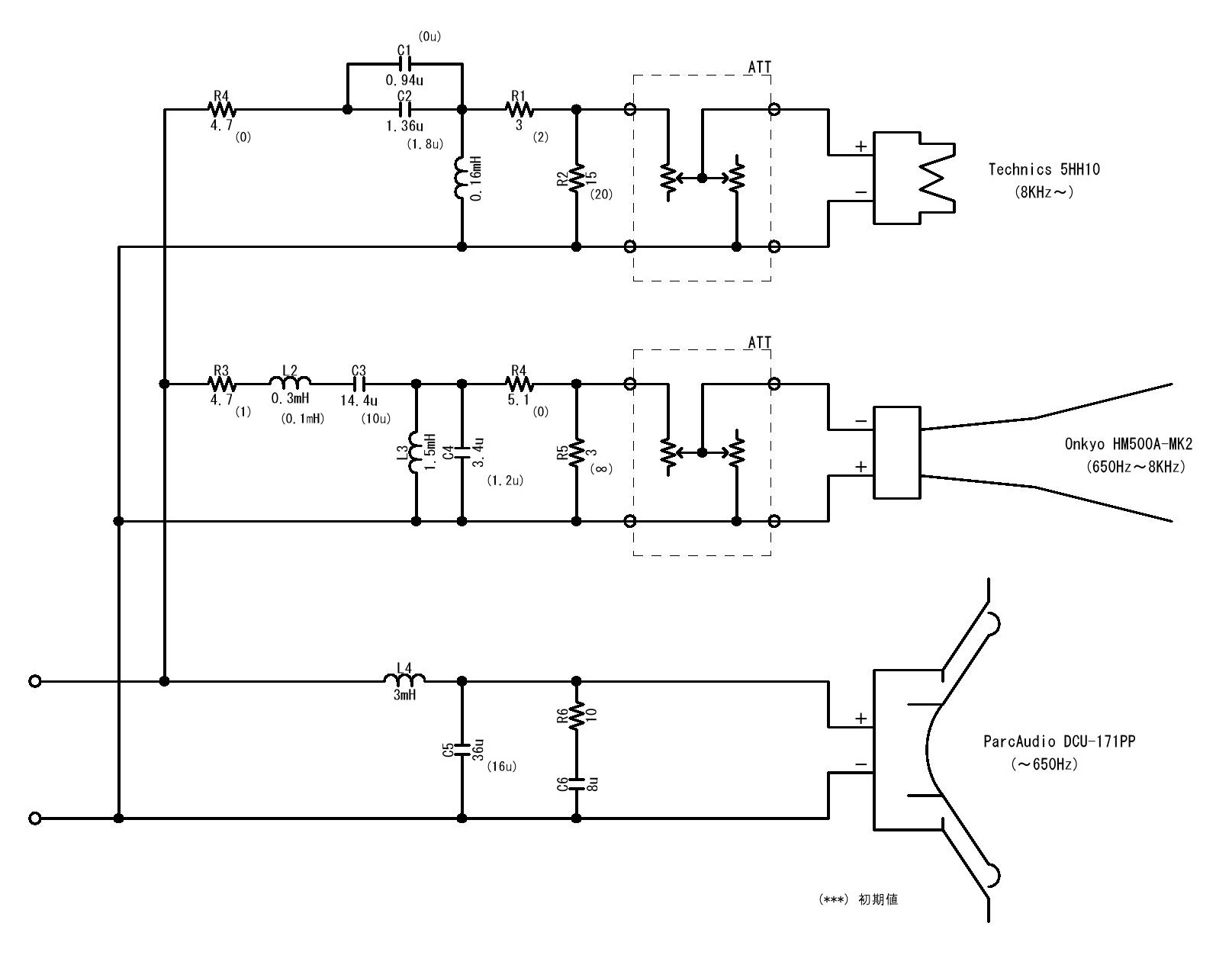

ディップ補正に対応したネットワーク　(Coral NT-32V (CX-77用) をベースに改造)

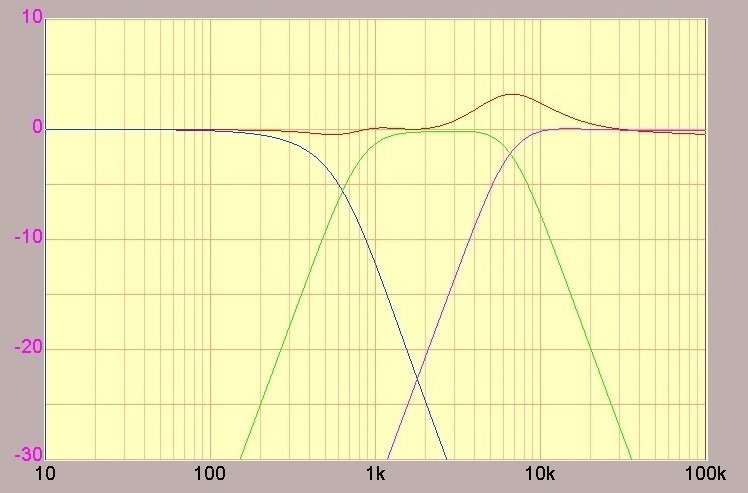

上記ネットワーク特性

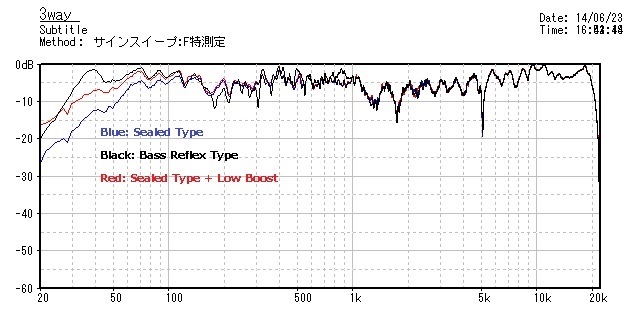

今回、完成したシステムのＦ特

　　　注) 40Hz付近のピーク等は部屋の影響が含まれます

・所感

低域(容積)不足、取付方法(前後位置)不適、対称(コーナ回折無視)、板厚強度不足、

形状(整数比)、板取(バッフル継接)、製作(ホーン入手困難)、仕上強度不足、等、

数々の課題は残るものの、材料費も片チャネル30000円、重量も15kg 以内に収まり、且つ、

水準以上(期待通り) の音質も得られ、目的は達せられたのではないかと思います。

・補足

板取図は ”Visio”、回路図は ”D2CAD”、Ｆ特測定ツールは、"MySpeaker"、

回路シミュレーションは、"CircuitViewer" を利用しました。
