主なトラブルと原因

音が出ない

小さなノイズは出る

  • ホットの断線
  • スイッチよボリュームポットの接触不良

小さなノイズも出ない

  • ホットとアースのショート

大きなノイズが出る

アースの断線

ジャックのアースとホットの配線違い

ボリュームを0にしても音が消えない

ボリュームポットの1番端子がアースに落ちて無い

出力の低下

音量が全体に小さい

  • ピックアップのコイルが中間ショートしてる

高音のみで音が小さい

  • ピックアップコイルの断線
  • ピックアップのアースの断線

トーンが効かない

トーンポットの接触不良

コンデンサーの断線

コンデンサーの容量が小さすぎる

トーンを絞ると音が消えてしまう

コンデンサーのショート

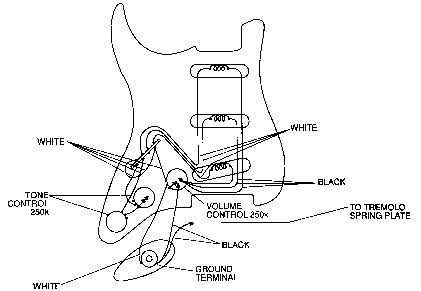

ストラトキャスター配線図

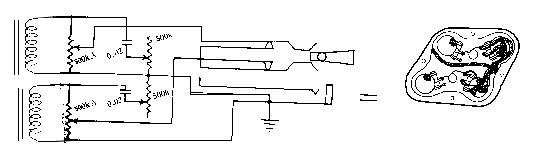

レス・ポール配線図

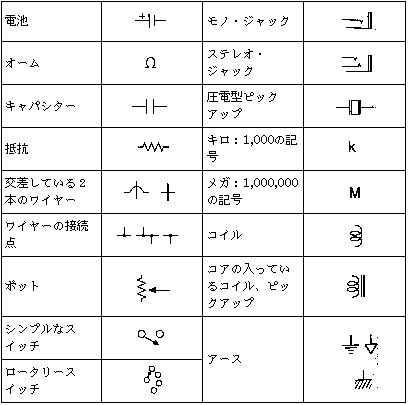

配線図の記号
