３本アーム付レコードプレーヤー

３5年以上前、サラリーマン時代に買ったＪＢＬ　ＬＥ１４ＡとＬＥ２０のスピーカー
エンクロージャーとネットワークは自作しました。
エンクロージャーはランサーＬ５５を見本にし外形はＪＢＬスタジオモニター４３２５に似せ
３mmのベニヤ板を７層に重ねた２1ミリ厚を注文
丸鋸でカット　補強材を入れ　接着　ネジ止めしました。

ネットワークはコイル・コンデンサー・ボリュームで製作。

当時パイオニア３ウエイキット・ダイアトーン６ハン２発入れ・バックロードホーンなども作りましたが
ＬＥ１４Ａこれが一番のお気に入りになりました。

その後、仕事優先により
オーディオセットはすべて押入れにしまい込んでいました。
引っ張り出したらスピーカーエッジがぼろぼろに
ネットで知った、北海道のファンテックさんからエッジを取り寄せて直してみました。

出来上がってからの音、長い間忘れていた音楽に感激し、当時の出来事までがよみがえりました。

音楽って良いですね

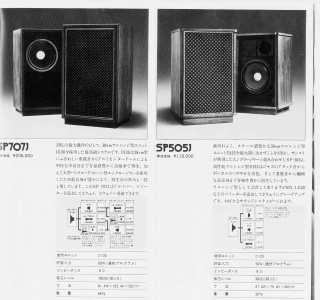

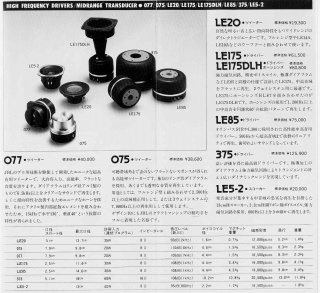

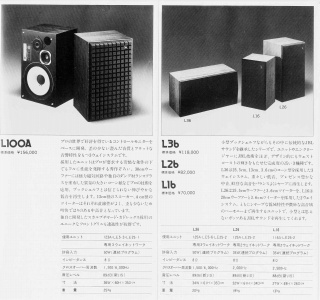

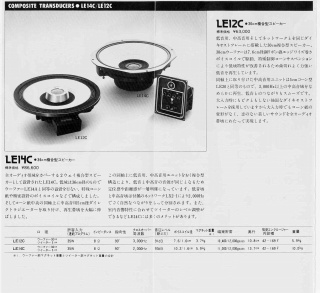

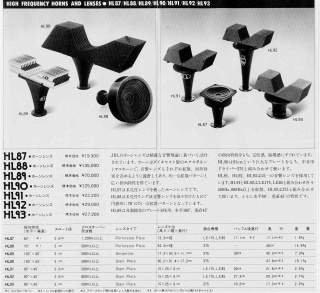

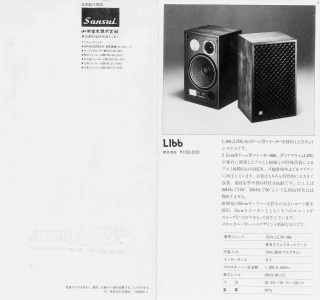

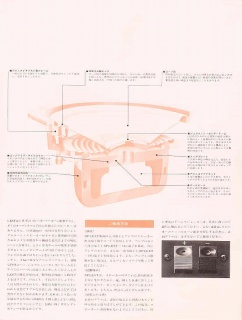

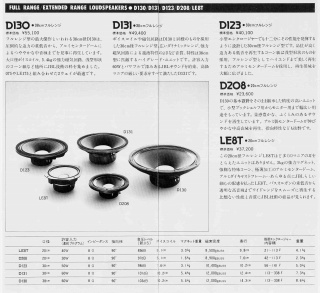

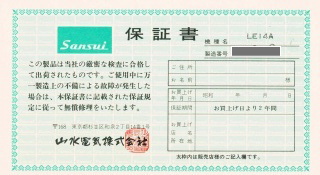

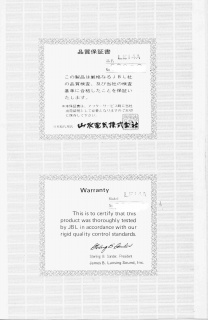

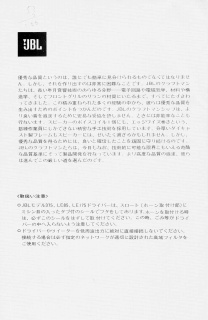

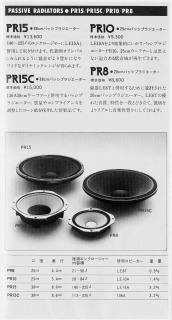

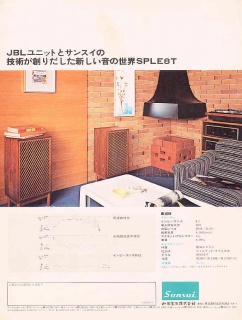

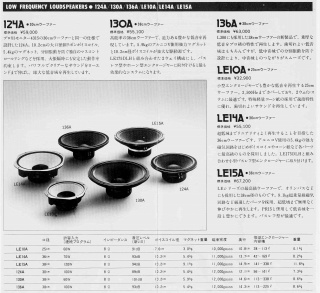

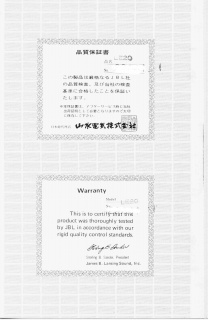

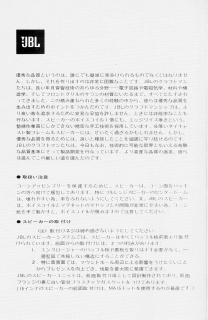

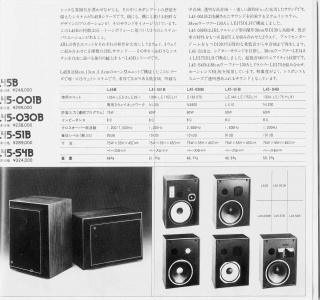

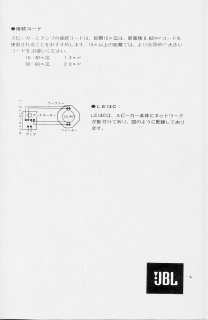

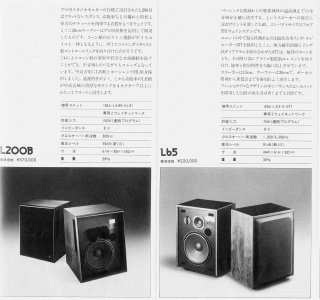

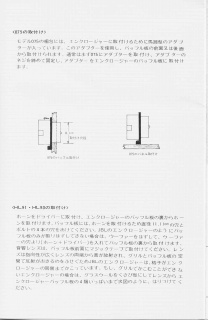

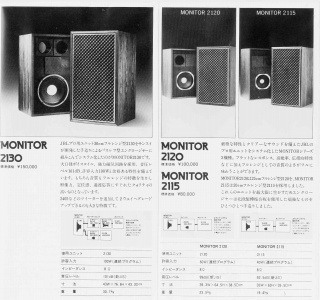

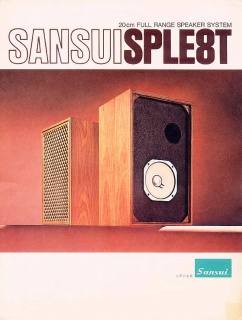

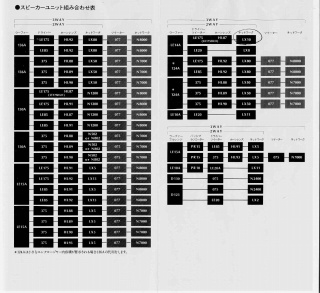

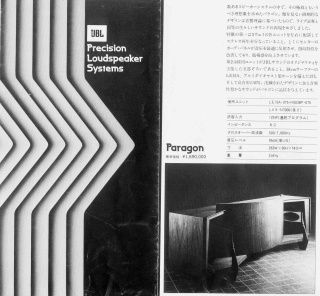

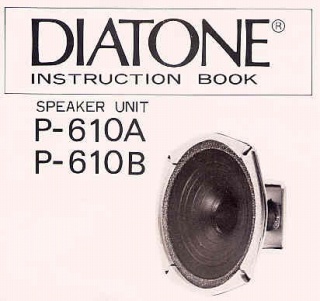

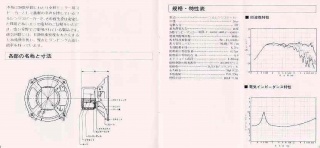

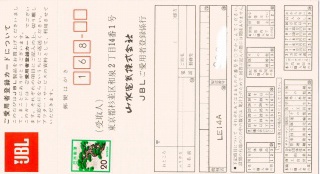

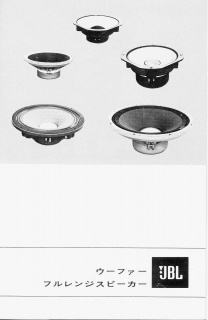

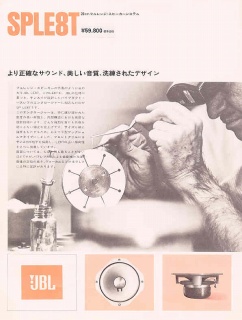

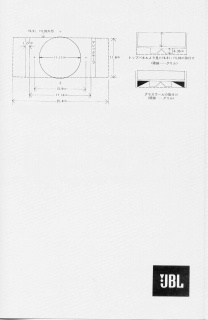

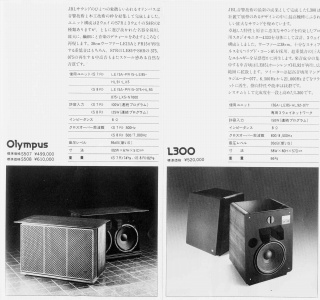

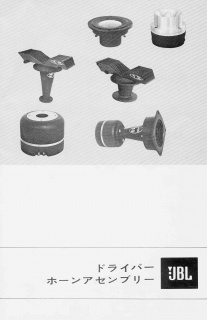

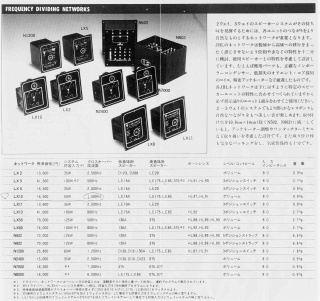

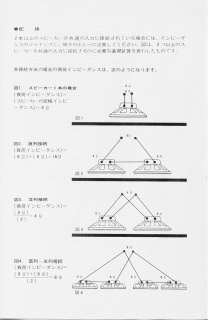

当時のカタログも一部掲載しました

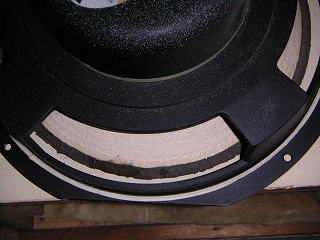

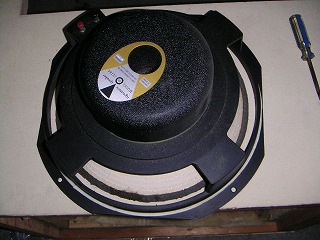

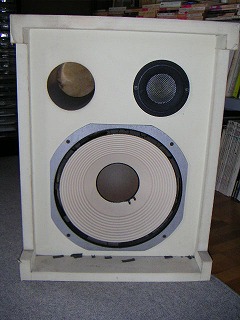

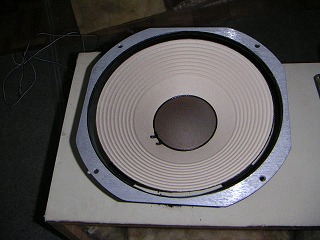

	押入れから引き出した状態スピーカーエッジが風化してボロボロになり下に落ちています

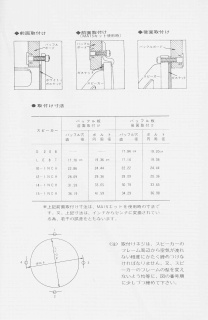

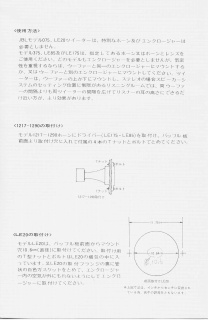

作業開始前に作業方法をよく読んでおきます

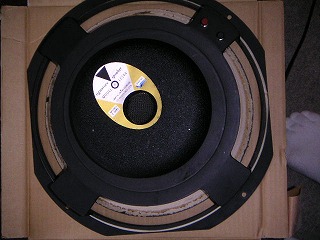

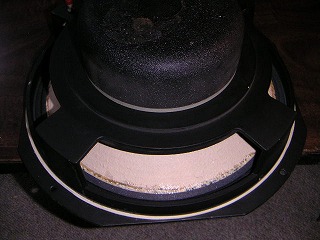

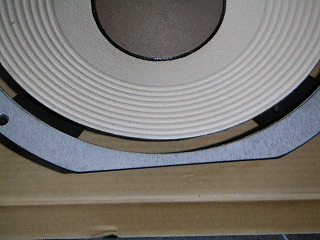

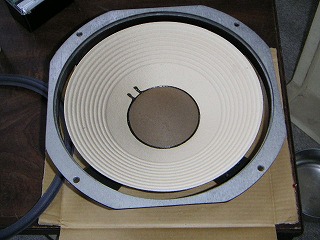

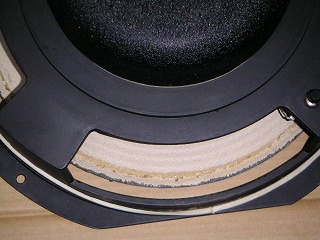

裏もホワイトコーン　古いウレタンが張り付いていますのではがします

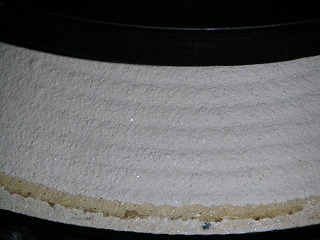

溶剤は使わずにはがしました	接着剤が少し残っていますが、新しいウレタンにはかからないのでそのままにしておきます無理してはがしてコーン紙が敗れては

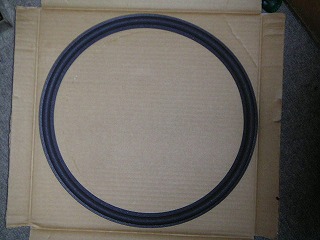

これがスピーカーエッジ　ウレタンで成型済み　接着前に合わせてみます　ぴったり合います

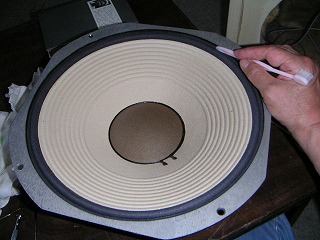

接着剤をつけて貼り付けます　先にコーン紙とエッジを　次にコーン紙とフレーム

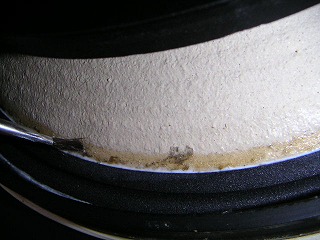

よく押さえて密着させます　ある程度乾いてからコーン紙とエッジの境目に接着剤を流します

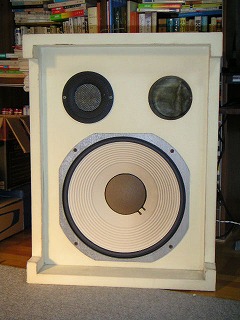

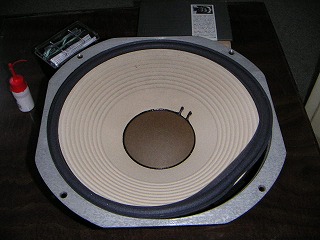

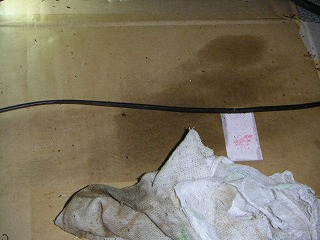

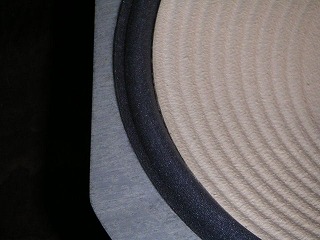

きれいなカーブがついて張れています	フレーム側のエッジとフレーム横の部分に付くゴムです

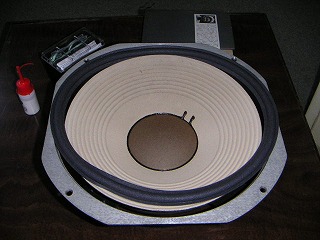

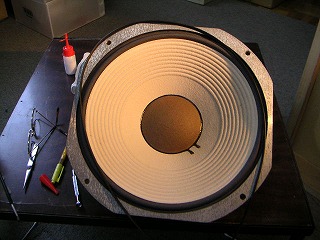

ゴム系ボンドを使って張りました	今回使った材料と工具など　完成しました

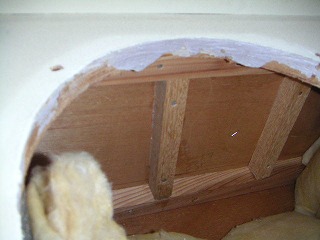

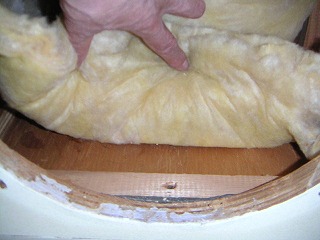

エンクロージャーの内部　いっぱい補強がしてあります

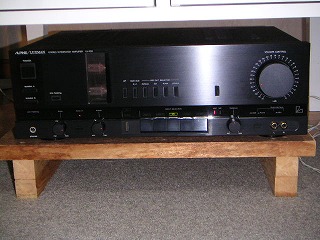

	アルパインラックスのアンプを使ってテストですプリアンプ部分に真空管が使ってあり真空管のヒーターが赤く灯るのがみえます最終段増幅部はＦＥＴが使われています

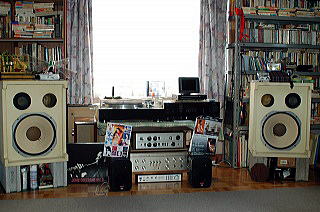

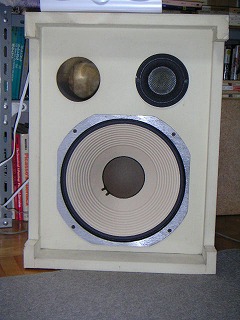

	設置して音だしですいい音してます　音量を上げなくても素直に音がでてきます自己満足　年齢の加減で耳も衰えて十分満足

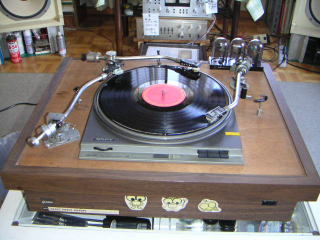

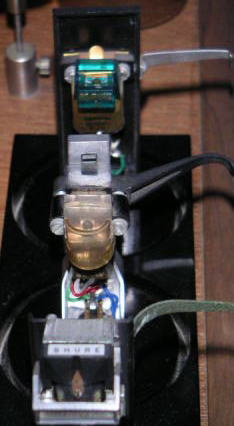

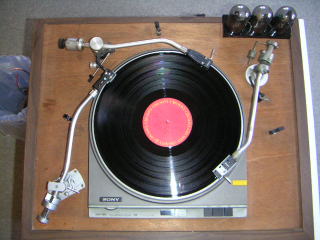

	３５年以上前　安月給のサラリーマン少しずつ買い足ししてこんなプレーヤーを作って聞いていました３本アームのレコードプレーヤーを作り異なったカートリッジをつけ　セレクタで切り替え音の違いを楽しんでいましたシュアーＶ１５TYPEⅢ、ＧＲＡＣＥＦ-８Ｃ・Ｍ・Ｌ、ＥＭＰＩＲＥ、ＰＩＣＫＥＲＩＮＧ、ＡＤＣ、その他

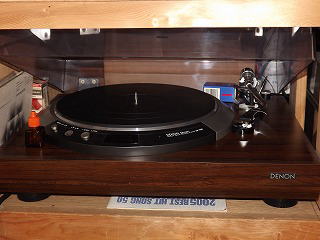

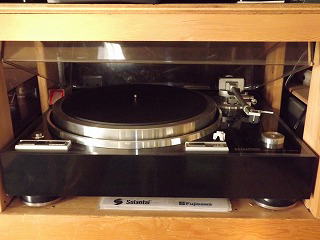

今はＤＥＮＯＮにシュアーをＫＥＮＷＯＯＤにＤＥＮＯＮ　ＤＬ－１０３ＭＣカートリッジをつけています
