砂こし器の製作
大型の砂こし器を作りました
 |

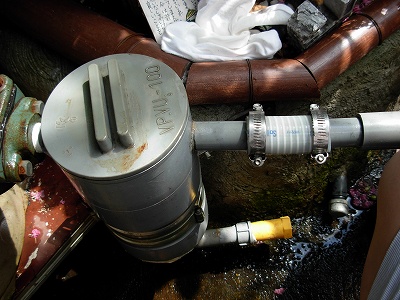

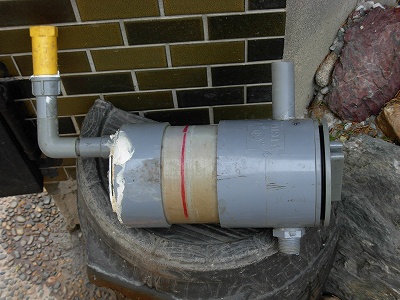

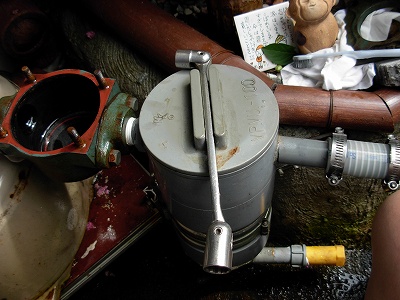

外観はこんな格好です 井戸からポンプまでの距離が短いので 片側はネジ式パイプ 反対は２０mmパイプ 脱着が可能なようにホームセンターで買った ホース（真空でもつぶれない）を使いました |

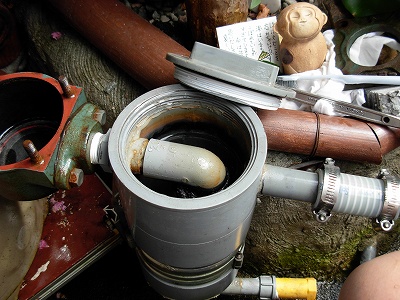

| 上蓋をゆるめて外します |  |
 |
ネジ式の蓋でＯリングで密閉されます |
 |
|
 |

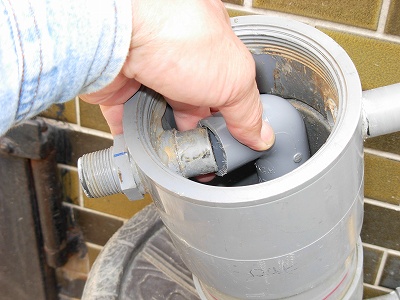

Ｌ型のパイプを外します 差し込んであるだけです |

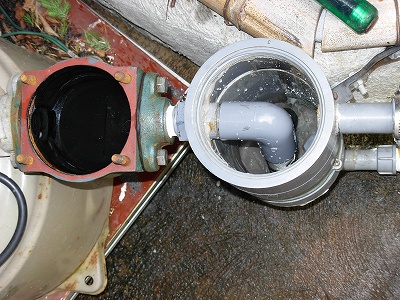

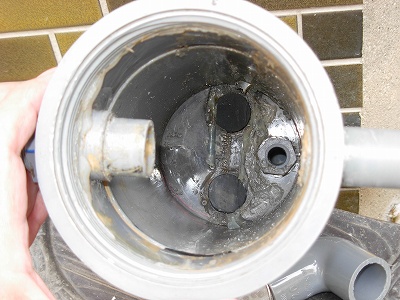

| 内部 右側が井戸、インレット 左側がポンプに向かう、アウトレット 底に砂が溜ります 底の右側の穴が砂の排出ですが 砂が堅く詰まりますのである程度 上から手ですくってから水を満たし 灯油用の手動ポンプで吸い出します 以前、違う方法を試したので 底の加工跡が写っています |
 |
 |

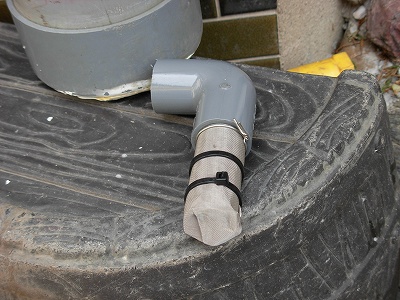

Ｌ型のフィルターです ９０度エルボに塩ビパイプを付け 穴開けし 外側に６０番のステンメッシュを付けました |
| 少しでもフィルター部分を多くしようと 今度はコの字型にしました |
 |
 |

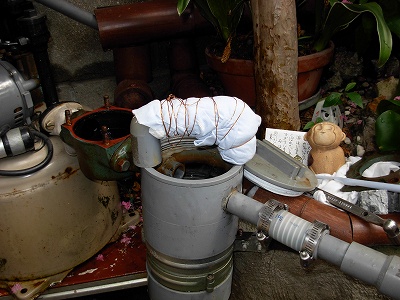

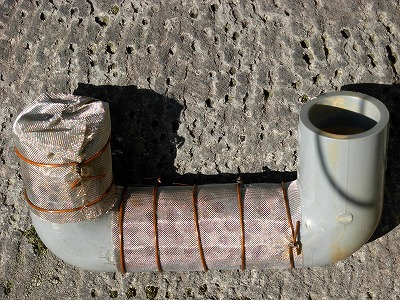

フィルターに肌着を巻き付け 銅線で縛りました メッシュに詰まらず砂は下に溜ります これが以外と良い結果でした |
|
製作の材料 |
|

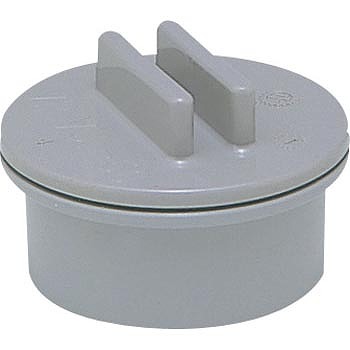

| ＶＰ１００用の掃除口を流用しました ネジ式の蓋がつきＯリングで密閉します |
 |

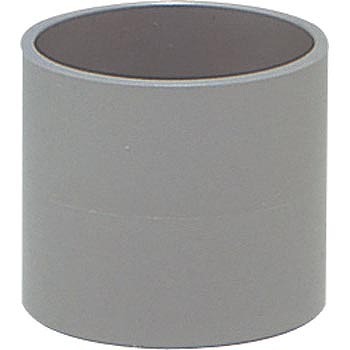

| ＶＰ１００用の継手です これに排出用の蓋を接着します 面積が広く押し込み力が必要なので プレスや万力を使って素早く押し込みます 反対側に好みの長さ（長ければ砂が多く溜ります） ＶＰ１００のパイプを同様に接着します 乾燥したら蓋のネジの下に穴を開けますが 使用する径のパイプとジョイントの寸法を参考にして 穴開けし圧入接着します |
 |

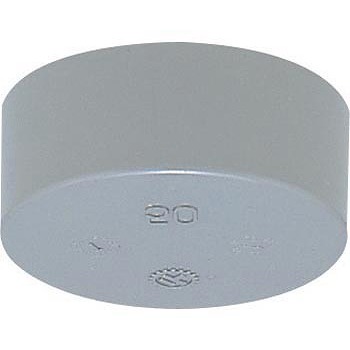

| エンドキャップです 排出用の穴が必要なら これに穴開けしてジョイントを使います 密閉が悪いと空気を吸い込みますので ポンプの空回りとなってしまいます 写真の数字５０ではなく１００です |
 |
| こんな感じで出来上がりです 大変なのは穴開けと圧入接着です |
 |

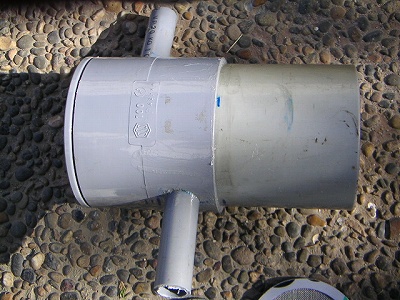

最初に作ったもの スライドでフィルターを脱着できますが 凝った割には良くありませんでした |
|
 |
右がインレット側 上から四角い板のフィルターを差し込みます |

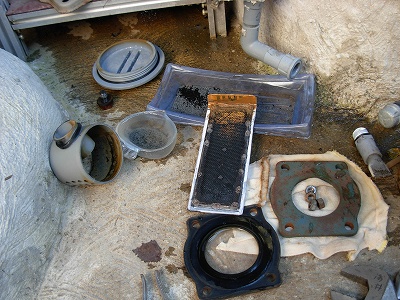

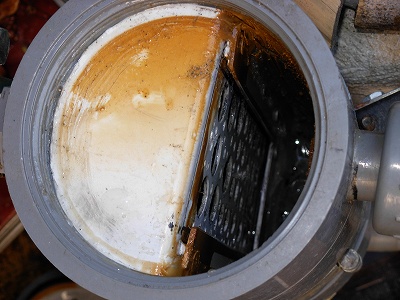

| 写真中央にあるのがフィルターです 我が家は藻が発生して黒くなっています |
 |

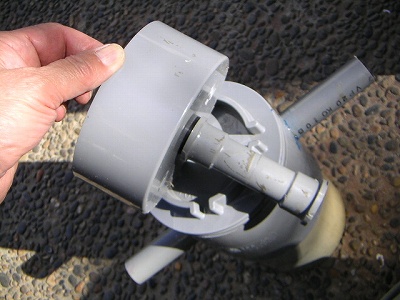

| 未使用の試作品です これも凝った作りですが 今の方式に不満はありませんので 壊れた時の緊急用です |
|

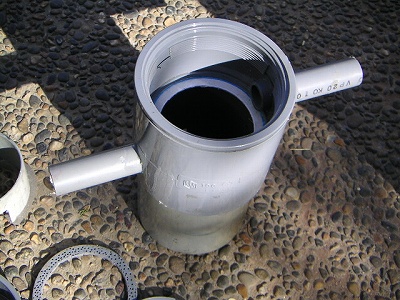

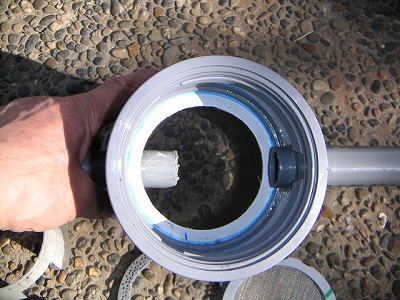

| 継手部分にリング状の板をはめ そこを境に上がアウト下がイン側で パイプ（２０ｍｍ）を接着してあります |
 |
 |
|
| 底のキャップは最後に付けます |  |
 |

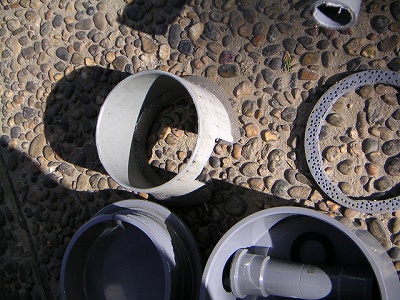

フィルターのメッシュ |
| 写真中央部分のパイプは フィルター部分が密着するように 蓋との間を正確に寸法取りした 押さえパイプ |
 |
 |

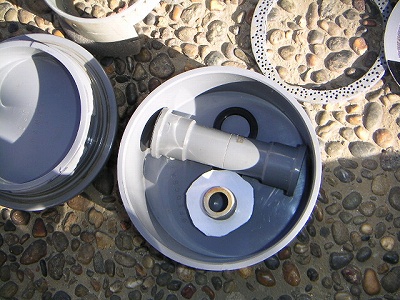

底のキャップに付ける排出コック |

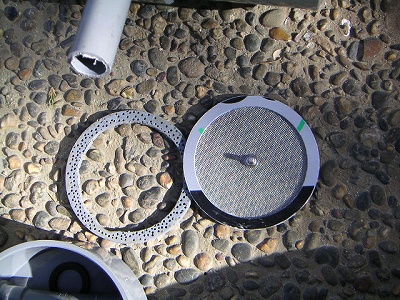

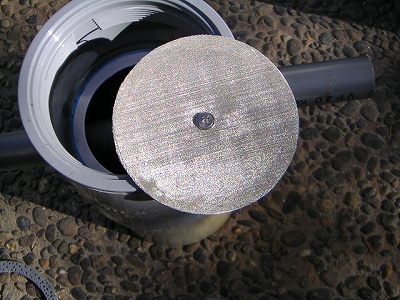

| メッシュフィルター |
 |
 |

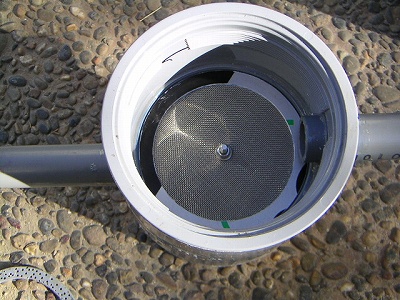

中に入れたところ |

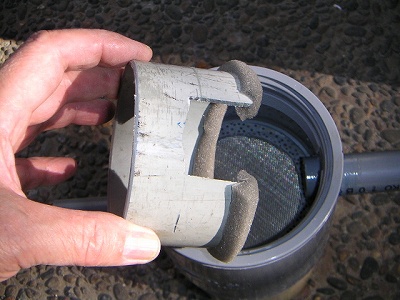

| 蓋との間に入るフィルター押さえのパイプ |  |
 |
こんな感じです |

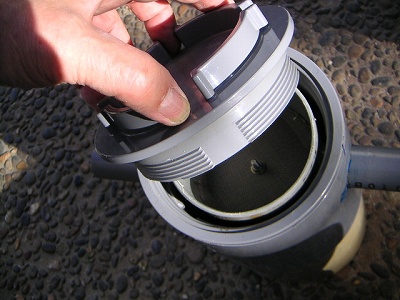

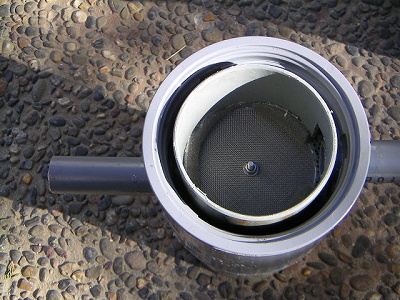

| 蓋をねじ込むとフィルターが がたつかずにおさまります |
 |
 |
|
 |
|
 |

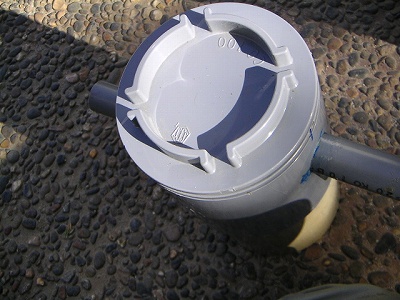

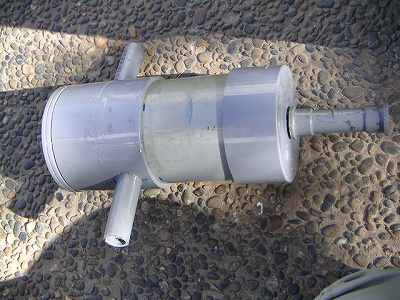

完成です |
