旧ミニにパナソニックナビゲーションを取り付けるため
車速パルスを取り出す装置を手作りしました。

スピードメーターケーブルを加工してセンサーを付ける方法
シンプルなリードスイッチなどがありますが

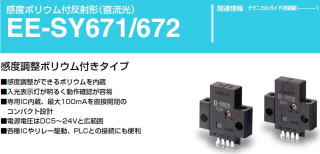

在庫のオムロンのフォトセンサー（反射型）を利用しました。

他には動作確認用のＬＥＤと抵抗１組・配線コード少々
ボルトナット・反射用テープ・遮光テープなどを使いました。
全部で部品代は２、０００円ほど

センサー自身が発光する光源が
反射によって受光面に当たり
それをカウントします。

	スピードメーター単体にして 枠横の穴を拡大し 縦型のセンサーをネジで取り付けました。 メーターケーブルによって回転するリング部分に １回転で４つのパルスが出るよう 白いテープに４カ所等間隔に黒色にし 貼り付けます。 リングとセンサーの間隔は５mm以内。
メーター照明で誤動作するので遮光しました。
	メーターをケースに戻します。 動作確認のため発光ダイオードを下に付けます。 下から覗くと点滅で動作が確認できます。 １２ボルトの電源＋－を繋ぎ 車速パルス出力をナビゲーションに接続して終わりです。 １０年くらい経過しますがＯＫです。
