特定名称の座標系の行列を一括取得

◎特定名称の座標系の行列を一括取得する

構成部品・サブアセンブリから指定した名前の座標系の
座標変換行列を抽出し、ファイルに書き出します。
（掲示板でお世話になっている「ただのPro/E通」さんからのネタ）

ダウンロード(272kB)

Pro/E 2000i(1999500)以降

-------------------------------------------------------------------------------------
（目次）
（１）注意事項　('02/08/31)
（２）使用方法　('02/08/31)

＜注意事項＞
Pro/TOOLKITで作成しています。
私の環境下のWindows NT 4.0(SP6)で動作確認をしています。
2000i2についてはWindows2000(SP1)でも動作確認しました。
デモ同様、McAfee VirusScanにてウィルスチェックもしていますが、未知の
ウィルスに感染していない保証はありませんので、自己責任でお願いします。
いかなる損害にも補償は致しかねます。

＜使用方法＞
◎環境の設定
　ダウンロードしたcsyslist.lzhを解凍すると \sample4\ に以下のファイルが作られます。
    ./sample/csyslist.dll
                 protk.dat
              ./text/japanese/my_msg.txt
                                  ./menus/assembly.aux

\sample4フォルダは D:\ の下に置いていれば次の設定は必要ありません。
それ以外の場所にある場合は protk.dat の２行を編集する必要があります。
　　　EXEC_FILE D:\sample4\csyslist.dll
　　　TEXT_DIR D:\sample4\text
この部分をご自身の環境に合わせて変更してください。

◎操作方法
　Ｐｒｏ／Ｅにアセンブリファイルを読み込むと、操作メニューに -CsysList というコマンドが
追加されます。
これを選択すると、以下の項目を聞いて来ます。
　「リストアップする座標系の名前を入力してください(最大50文字).」
（このとき大文字、小文字の区別はありません）
　「基準となる座標系を選択してください.」

このあと処理が開始され、
　「座標変換行列をファイル(csyspos.txt)に書き出しました.」
とメッセージが表示されると終了します。

◎出力されるフォーマット

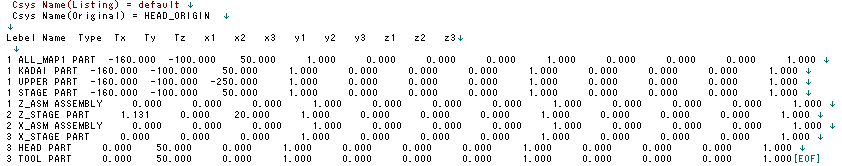

出力したテキストファイルは次のような形式になります。
------------------------------------------------------------------
Level　ModelName　Type　Ｔx　Ｔｙ　Ｔｚ　ｘ１　ｘ２　ｘ３　ｙ１　ｙ２　ｙ３　ｚ１　ｚ２　ｚ３
------------------------------------------------------------------

　Level：トップアセンブリを０としたモデルツリーの階層を示す整数
　　　　　　Ａ.asm（レベル１）
　　　　　　　├B.asm（レベル２）
　　　　　　　│　├P1.prt（レベル３）
　　　　　　　│　├
　　　　　　　├C.prt（レベル２）

　モデル名：モデル名（拡張子なし）
　モデルタイプ：&model_typeと同じ
　Ｔｘ：基準となる座標系Ｘ軸方向の距離
　Ｔｙ：基準となる座標系Ｙ軸方向の距離
　Ｔｚ：基準となる座標系Ｚ軸方向の距離
　ｘ１～ｚ３：座標回転の変換行列　（指定した座標系が無い場合，値をＮ／Ａとします）
　　｜ｘ１　ｘ２　ｘ３｜
　　｜ｙ１　ｙ２　ｙ３｜
　　｜ｚ１　ｚ２　ｚ３｜

出力例は　ここ　をクリックしてください。
