お絵かき例

◎　お絵かき機能紹介

Pro/ENGINEERを知らない人のために、簡単な機能の紹介をします。
周りからわけのわからないＨＰだと言われ続けており、ちょっと初心者向けに解説します。
ただ、これはPro/Eの機能というよりは、３Ｄ－ＣＡＤの機能といったほうがいいでしょう。
本来のPro/Eのすごさは、お絵かきではなく設計ができるという点にあるからです。
詳しくは、龍菜さんのＨＰをご覧ください。

	直方体　まず、平面に長方形を描いて、高さ寸法を与えてやると、直方体ができます。＃突起＃押し出し
	円柱　直方体と同じように円を描いて、高さ寸法を与えれば円柱になりますが、それ以外にも、平面に長方形を描いて、一辺を中心線にして３６０度回転させてもできます。＃突起＃押し出しまたは、＃突起＃回転
	Ｓ字型丸棒　ある軌道を描き、軌道に沿った突起を作ることができます。この例では、Ｓ字型に軌道を描き、断面が楕円の図形を軌道に沿って押し出しています。＃突起＃スイープ
	？？？　断面を複数描き、それらをつなぎ合わせて立体にできます。この例では、３つの断面の頂点をスムーズにつないでいます。＃突起＃ブレンド
	カップホルダー　以前リクエストされて作ったもので、平面に円を二つ合わせためがね形状を描き、突起で作ってから、一回り小さいめがね形状でくりぬいています。　(1)＃突起＃押し出し　(2)＃カット＃押し出しあるいは　(3)シェル化（全体を一定肉厚に変換する）

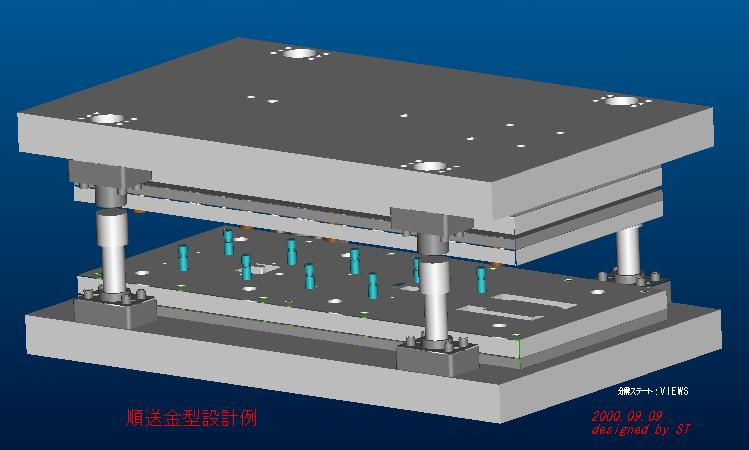

	プレス金型　ちょっと本格的なやつを載せてみます。これはプレス金型の１種で順送金型です。興味のある方は画像をクリックすれば、拡大されます。
