NC テープリーダーをRS232C接続に改造 2007/05/01

はじめに

　検索してやって来る人のため＆自分のメモ代わりにまとめておきます。
うちの会社には20年以上前に購入したFANUC(ファナック)のワイヤカット放電加工機(model M)があります。NC制御装置がFANUC SYSTEM 6Mで読み込みの外部インターフェースは紙テープリーダーのみです。

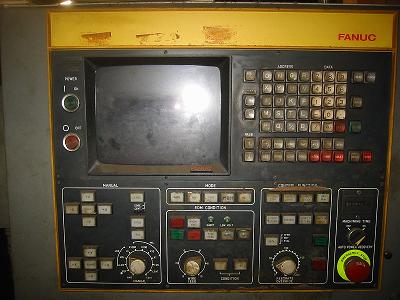

　＜NC制御部＞

先日、紙テープパンチャーが故障して古すぎて修理が出来ないため、ネットでいろいろ検索したところ、テープリーダー部に基板を接続してRS232Cで利用できるようにする方法があることがわかりました。

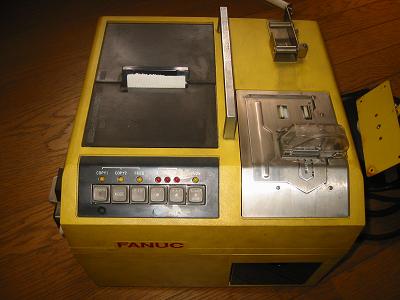

　＜故障したテープパンチャー＞

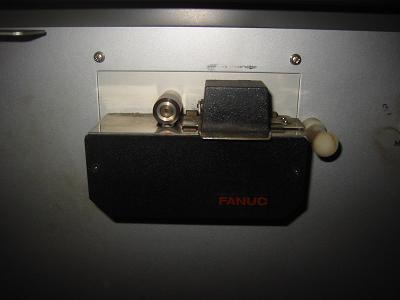

　＜テープリーダー部＞

いくつか取り扱いをしている会社を見つけたので、問い合わせ＆見積もりを取ってみました。

（追記）後から気づいたのですが、紙テープパンチャーはまだ販売されているようです。FACITのGNT4610Jという製品です。
問い合わせてたところ、外国製なので命令等の相性でうまく行くかはわからないとのこと。まあ、そうでしょうね。

調べて見つけた会社

　次の５社に問い合わせまたは調査してみました。

（株）ネドス　ハイパー関助(通信ソフト)とセット購入のみ
セット販売になるので高価だが、PocketPCでNC機に通信させる方法は便利。

浜松合同（株）　自社では扱わず、別会社を紹介された。
紹介先には問い合わせしていません。

（株）ロジカル　NC858で対応可

協立システムマシン（株）　KCキットで対応可

ファシット（株）　N1120-3(データリンカー)で対応可

実機に取り付け

　価格・納期などを総合的に判断して、デモ機を貸し出してくれた協立システムマシン（株）のKCキットを試しました。
取り付け方法は、

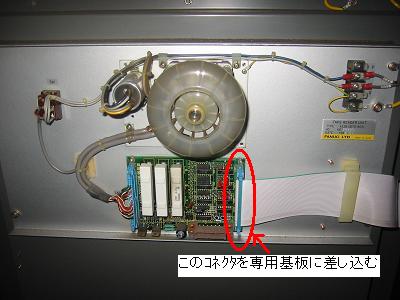

　＜テープリーダー裏面の様子＞

（実際に取り付けた写真を取り損ねました。無念～）

通信テスト

　PCからRS232Cで接続して通信テストを行いました。
利用する通信ソフトは竜の子ソフトさんのフリーソフトであるComnc2です。
通信設定は、出来そうな組み合わせは全て試してみました。

暫定結果

　実は、今回の作業ではうまくデータを転送できませんでした。NC機械の方が全く反応しませんでした。結局、原因は不明のまま。
次回、時間が取れたら＆切羽詰まったらトライしたいと思います。
え、コレで終わり？とお思いの方、これで終わりです。うまく行く人はうまく行くらしいので、私の場合は運が悪かったのかも。
