高周波フィルタ設計法
-Windowsによるソフトウェア-
ソフト
[サポート]
のページへ
上野 伴希
（工・博） 総合電子出版社
100,000円+税 (CD-ROMとともに)
本書に即したプログラムを沢山用意しました。理解がより深まります。

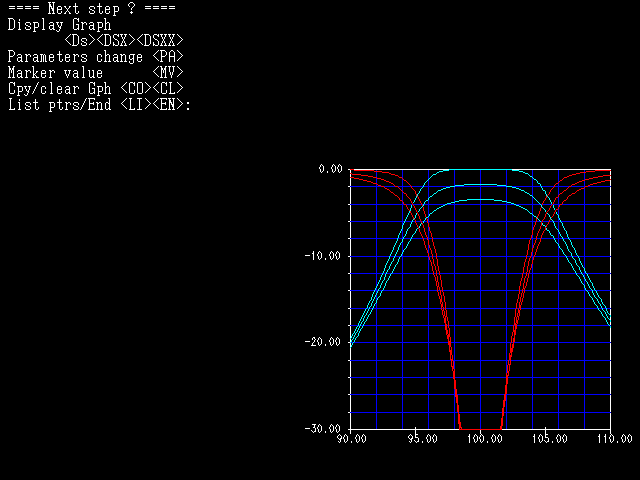

これは共振器のＱとＢＰＦの特性が計算できるプログラムＢＰＦ１です。
CDには以下のプログラムが入っています。
★
LPF0
プロトタイプLPFの設計。
バターワース／チェビシェフの特性、段数ｎ、カットオフ周波数fc、特性インピーダンスを指定すると。
１．ｇパラメータを計算。
２．π入力およびＴ入力で、各素子の値を計算。
関連；２，４章
★
LPF1
定Ｋ、誘導ｍタイプのＬＰＦ（およびＨＰＦ）の半区間回路の素子計算。
関連；４章
★
BPF0
ＬＣ集中定数のＣ結合ＢＰＦの素子値計算。
関連；５章の設計手順をそのままこのプログラムが行う。
★
BPF1（グラフ表示）
バターワース／チェビシェフ特性のＢＰＦの伝送特性S21、入力反射特性S11をスカラで表示。共振器のＱによる損失もグラフ表示される。
関連；５，６，８章
★
COIL（グラフ表示）
内径4.3mm、6mmの密着巻きコイルのインダクタンスを実験式にて計算。
近似式による計算もできる。
関連；３章
★
MFLTR0
マイクロストリップラインＢＰＦの設計プログラム。
特性、中心周波数、基板の誘電率、寸法を与えると共振器のエッジ効果を含んで、線路の寸法を計算する。
関連；６章の内容をすべてこのプログラムが行う。
★
MIMP04／MIMP09
多重影像法によるストリップラインの特性計算。
関連；９章
簡易式を用いたストリップライン特性の計算
関連；６章
★
MIMP01／MIMP41
スペクトル領域法(ＳＤＡ)によるストリップラインの特性計算。
ＳＤＡによる平行結合ストリップラインの特性計算。
関連；９章
★
MRES01／MRES05
ＳＤＡによるストリップライン共振器の寸法計算。
関連；９章
★
CCTL（グラフ表示）
Ｓパラメータによる回路シミュレータ。
シリーズとシャントの素子値を与えると回路の周波数特性を計算。
ベクトル表示、スカラ表示、グループディレイを表示する。
関連；８章
ＣＣＴＬシミュレータ(高周波回路特性計算)

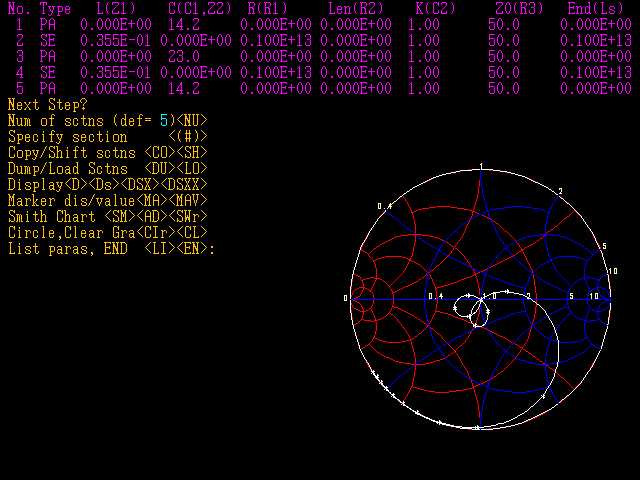

第４章 図４．２（ｂ） ５段ＬＰＦの入力インピーダンスのシミュレーションです。
