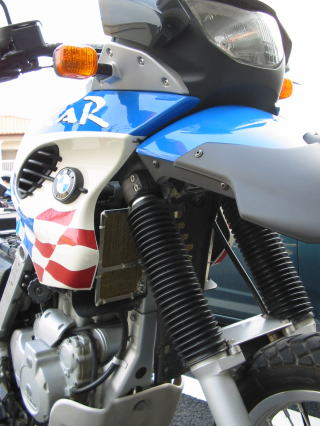

結論から言って こんな形になりました。 オーバーヒートになりやすいdakar なるべく 風のながれはスムーズに しかしながら 必要なところは ガードする。 こんな設計思想で考えました。 |
|

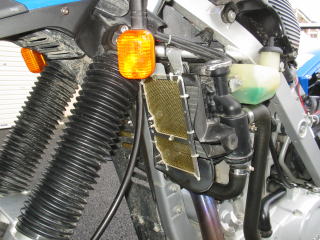

実は 最初は こんなにおおきな ガードをつけたんです。 ところが ハンドルが回らない ハンドルを目いっぱい切ると自作ラジエターガードに干渉することが判明 急遽 形状変更しました。 採寸がうまくいきませんでした。 dakarの図面がほしい。 |
|
こんな部品をアルミで作りました。 厚みは 約3mm | |

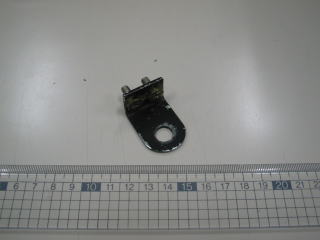

こんなアングルをホームセンターで買ってきました。 黒く塗装し、ねじを接着しました。 |
|

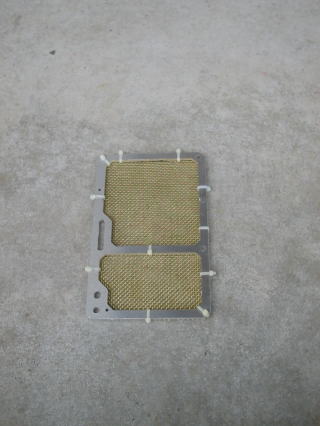

金網を束線バンドで固定します。 もっと目の粗い金網がほしかったのですが。。 |
|

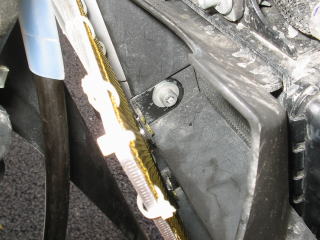

アングルを車体に固定します。 プラのシュラウドと共締め 上下2箇所 |
|
アングルにプレートをねじ止めします。上下2箇所.......................... ハンドルを目いっぱい左右に切ると フロントフォークが プレートの上部と干渉する。。 しまった。。。 。。。。 ま いいか 切っちゃえ。。。 |
|

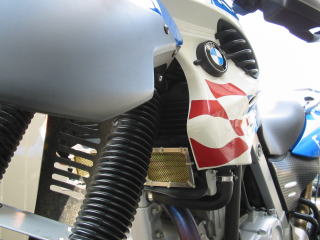

ハンドルに干渉するので プレートをはずし、上部分を切り取って、プレート下部のみ取り付けました。 石が当たるのはラジエターの下のほうだけだよね。。。。 設計ミスの言い訳。。。。 |
|
今後の予定 | ハンドルに干渉しない形状検討 金網の粗さ |
