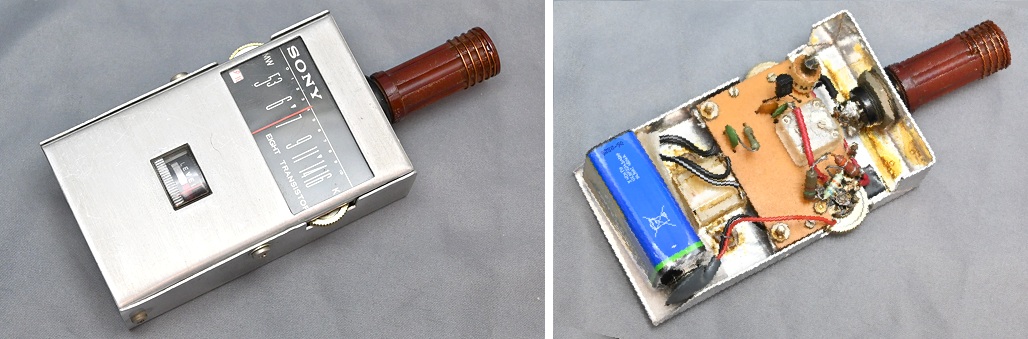

自作品ＧＤＭ、ゲートディッパーです。
片手で使える小型品、市販ポケットラジオのメカを流用しています。

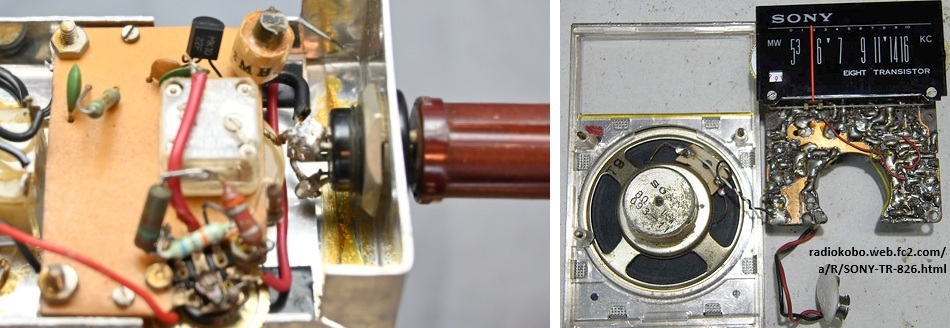

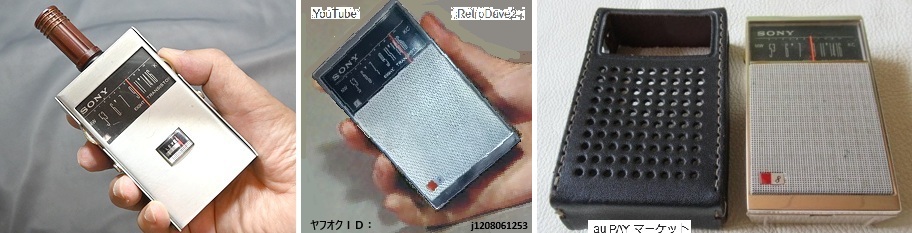

右が元となったＳＯＮＹのＴＲ８２６です。
USAでの発売年は1963年の様です、当初の価格かはわかりませんが、国内価格7,400円、USA価格22ドルだったようです。

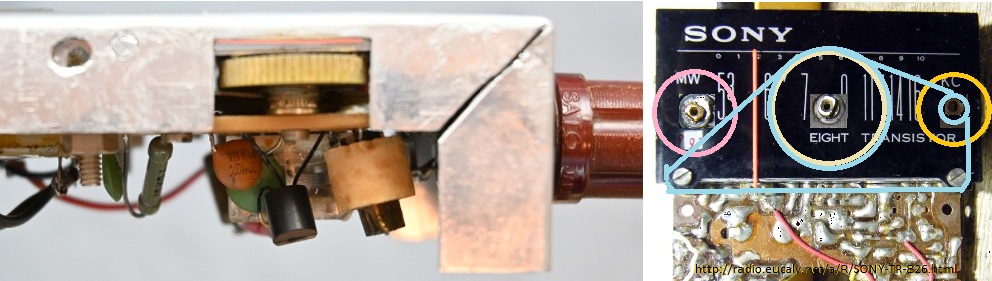

糸掛け部分のクローズアップです。

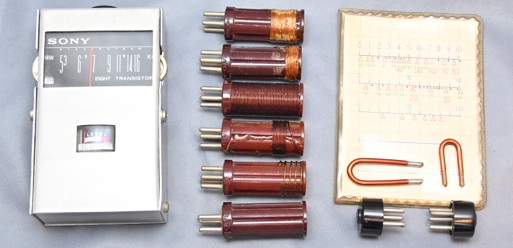

自作コイルセットと周波数表（途中）です。
壊れていたのですが、今に換算すると2万円くらいのポケットラジオを修理せずに流用してしまいました（1970年代はじめ頃でした）。
小型にできたのでものすごく使いやすかったものです。
特にアンテナ調整には威力を発揮しました。
目盛がありませんが、ジェネカバ受信機（9R59DS）で周波数はわかりましたので問題ありませんでした。
回路は、CQ ham radio 1971年1月号特別付録 88シンプルトランジスタ回路図集 42 ゲート・ディッパー から頂いたと記憶しています。

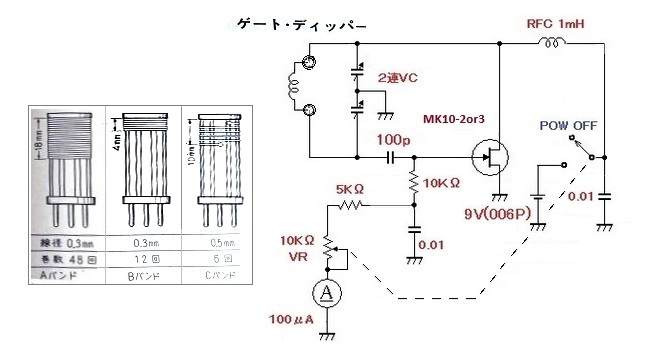

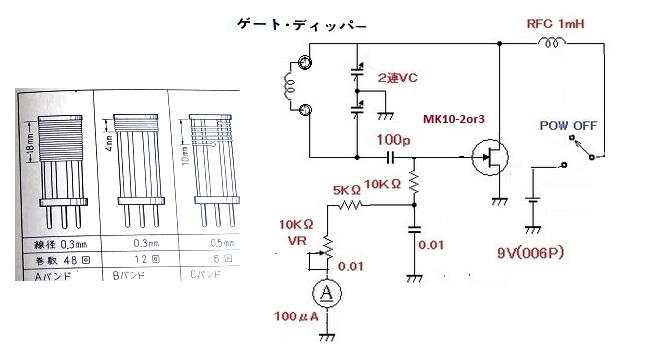

以下がその再構成した回路図で、元はヤフオクの出品写真からとっています。
元の回路図は2SK19でしたが、MK10でないと発振しませんでした（足ピンを間違えた？）。
ネット上にあるFETディッパーの回路図では整流ダイオードがあるのですが省略されています。
コイルは同じようは作らず、ボビンの全周一杯に巻いたのを基本に上下周波数に展開しました。
パネル側のケースは折り曲げから自作、なのでピシッと曲げられず適度なＲが付いています。
底とリア側は市販アルミシャーシを流用しています。

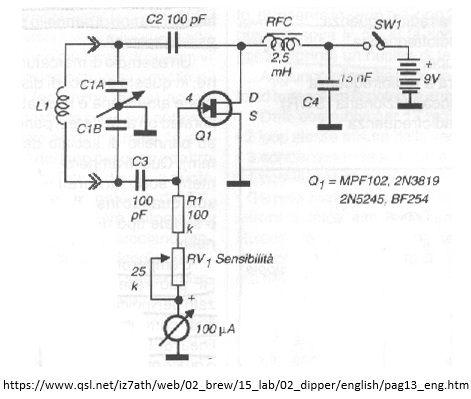

大元の回路は以下のようです。
以上です。
