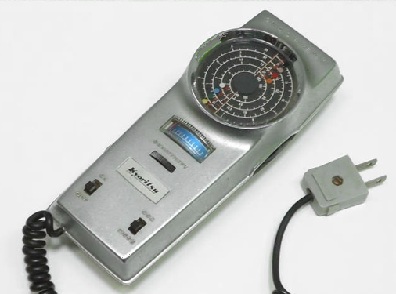

Kyoritsu 共立電気計器 グリッドディップメーターです。
Cタイプ（とBタイプ）は半導体式です。

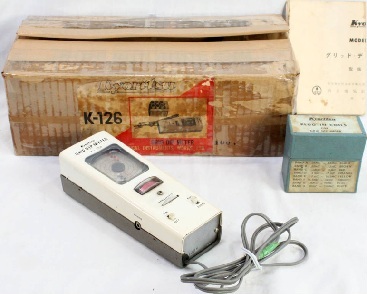

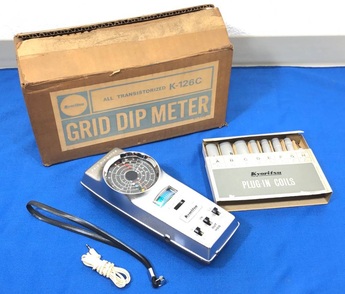

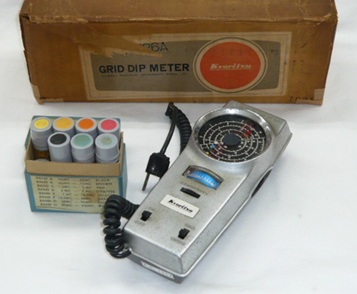

この写真と下のK-126（A)の写真はヤフオク出品写真から頂きました。

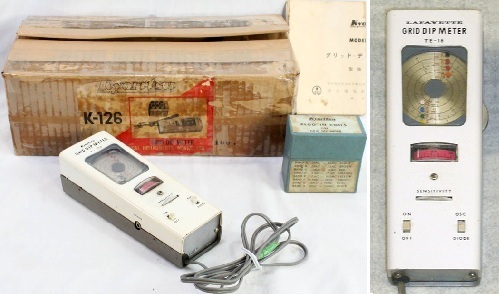

型番の最後に何もないのとAタイプは真空管式です。
途中からダイキャストケースになって末尾にＡが付いたようです。
アルミダイキャストのケースはサイズが良く持った感じがすごく使いやすいそうに思えます（実際に使った事がないので、、）。

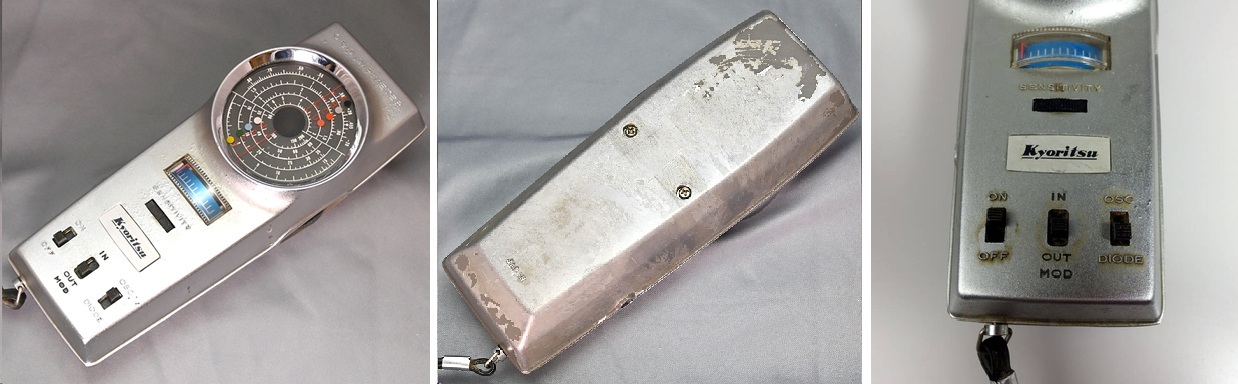

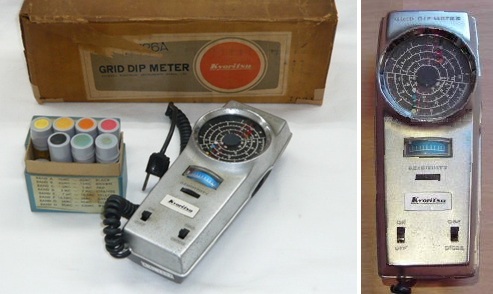

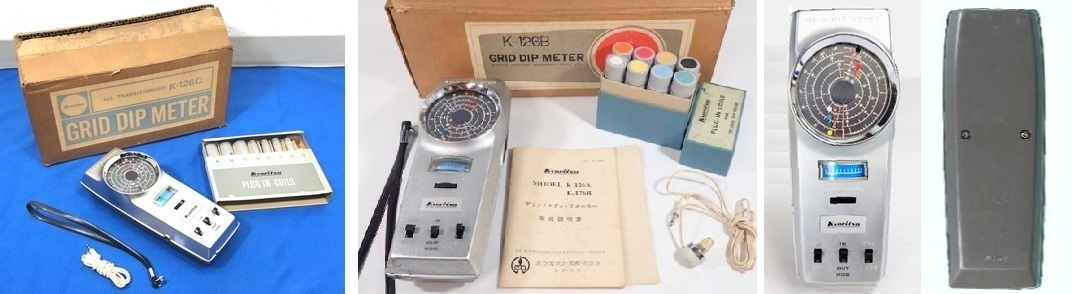

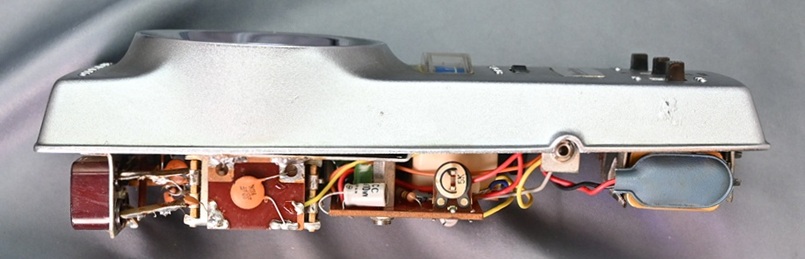

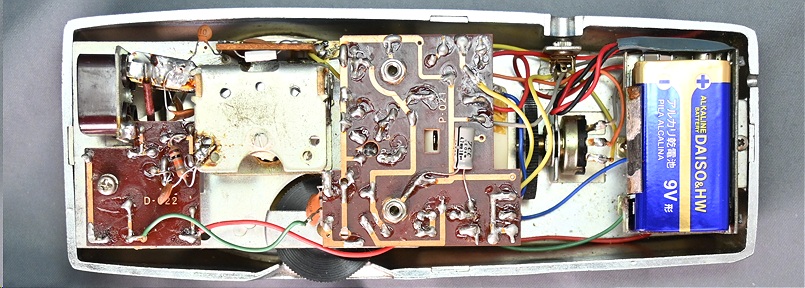

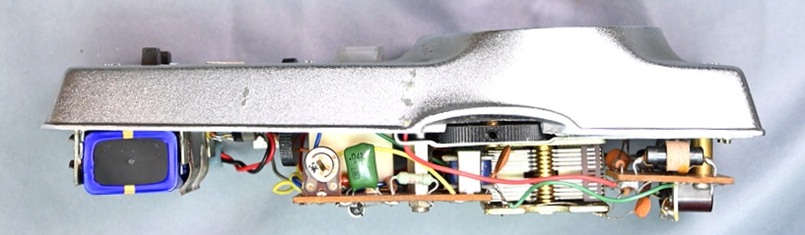

入手したのはいかにも使い込んだという感じの物（右下写真）でしたが、掃除してずいぶんきれいになりました。
塗装が浮いている個所が数か所あるのと裏ブタの塗装がほとんど剥がれているのが難点です。

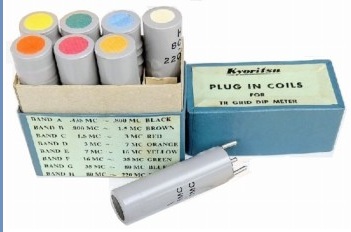

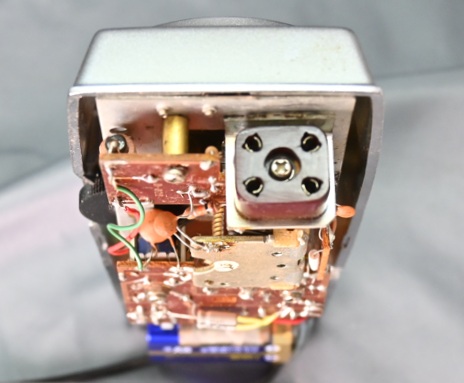

コイルがありませんでしたが試しに私のGDMのコイルを無理やり接触させてみました。
かなり強い発振をして感度調整ボリュームをかなり絞らないとなりませんでした。

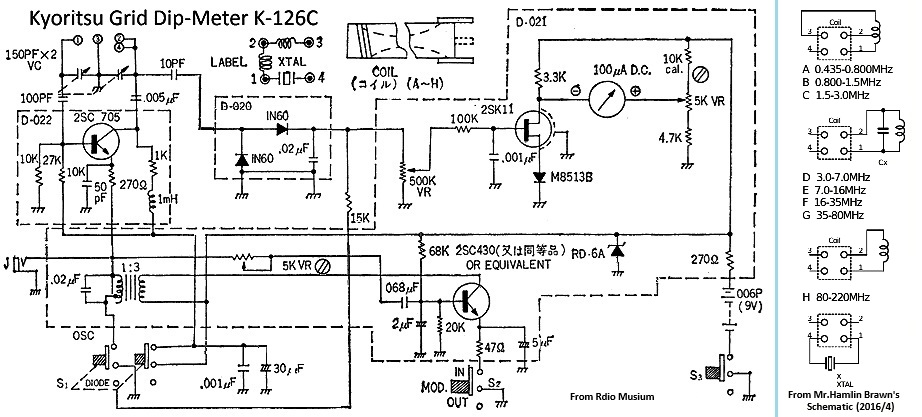

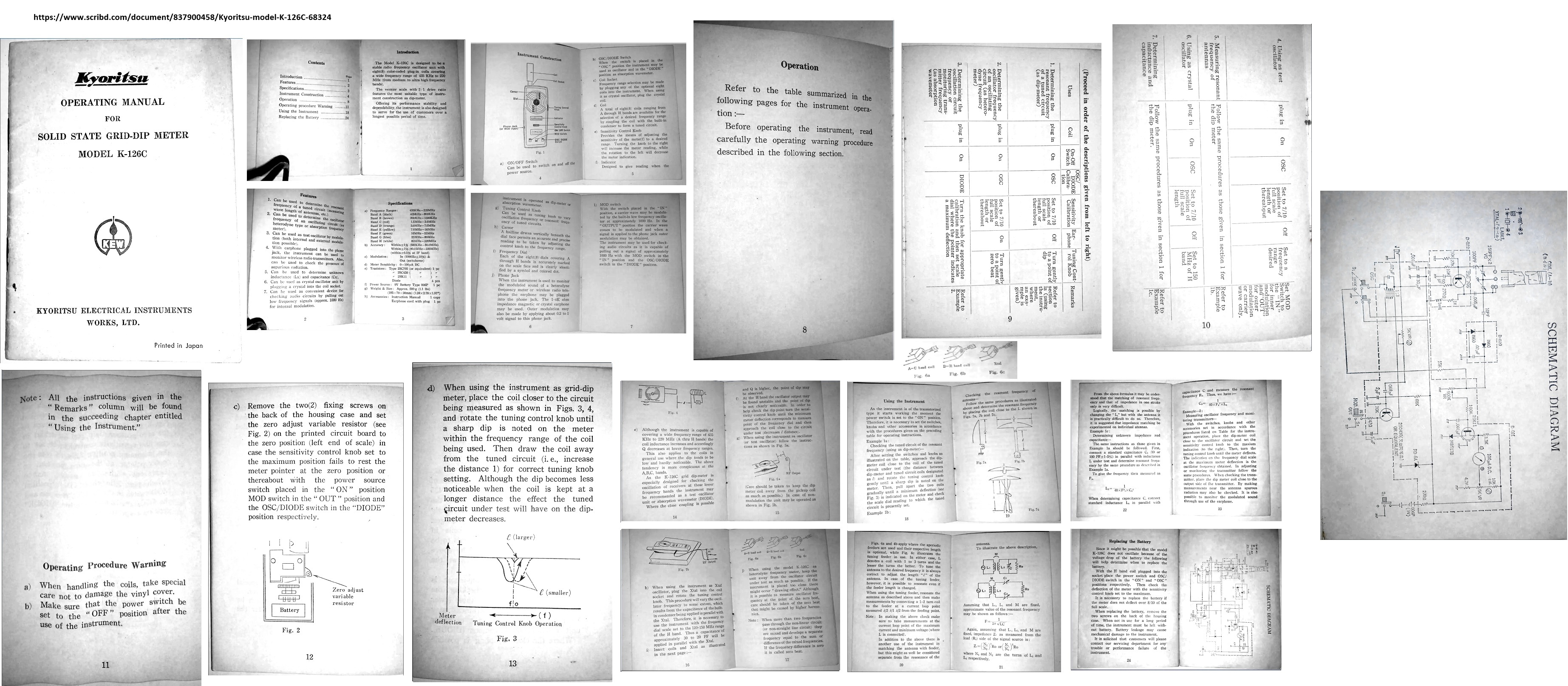

回路は以下です。RadioMuseum からダウンロードさせていただいたものをアレンジしています。

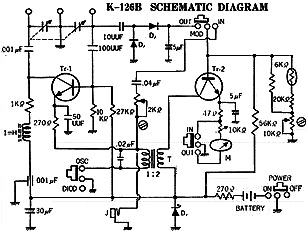

Bタイプの回路は以下のように少し簡略化された回路で、Cタイプは改良された感じです。
この回路も、RadioMuseumのものですが、小さいので単なるコピペで頂いています。
以上です。
