FSX P3D MCP Arduino クオドラント　コレクティヴ

コレクティヴ製作　・　クオドラント改修　・　ＭＣＰコントロールＢＯＸ製作

　FSを楽しんでいると、どうしても操縦装置を追加や手直ししたくなります。　５年前には思い切ってセスナ用ミニコックピットを作成しましたが、ヘリコプター用、ジェットライナー用の装置もやはり欲しくなり、かと言って購入するのもコストがかかるので、自作を決意し少しずつやってみることになりました。

　ここではヘリコプターのコレクティヴ、クオッドラントの改修、B７３７用のMCPコントロールBOXの製作結果についてご紹介します。

コレクティヴ　Ver.1の製作

　先ずは市販のジョイパッドの中に入っている制御基盤を利用して、コレクティヴを作成することにしました。

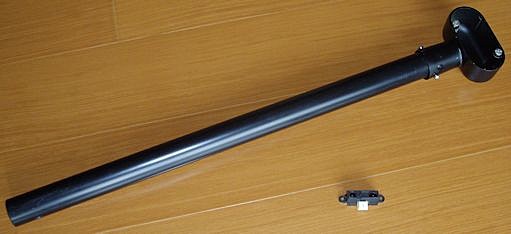

　パーツは電機配線用の分岐ボックス、鉄パイプ、スイッチといったところです。

　動きを検知するセンサーは、赤外線距離センサーを使ってみることにしました。
　可変抵抗（ボリウム）を使うのが簡単なのですが、経年変化でガリってしまいメンテナンスが必要になることも多いので、センサーの使い勝手を試してみるつもりで取りかかりました。
　センサーは制御基板の電圧と同じ５Vで動作しますので、この点でも扱いやすいものです。

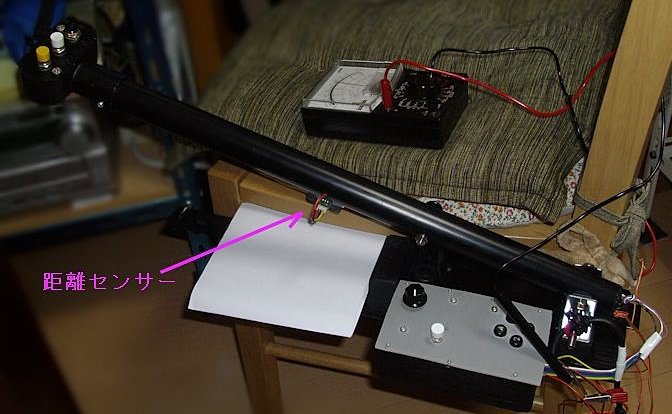

　鉄パイプの真ん中あたりに赤外線距離センサーを取り付けて、出力電圧をチェックしてみました。

　しかし反射用素材からの距離が１０cm以下になると、どうも検知量（変化量）が僅かになってしまい使いづらい感じです。
　また、パイプの真ん中の位置ではセンサー自体の動きが少なくなってしまって検出量の変化も大きくないので、どうもこれは取り付け位置を先端の方にもっていかなければならないようです。
　しかし、パイプを長くした使い勝手で工作してしまいましたので、この製作では距離センサーの使用を諦めました。

最終的にはこの回の製作では可変抵抗器（ボリウム）を使いました。

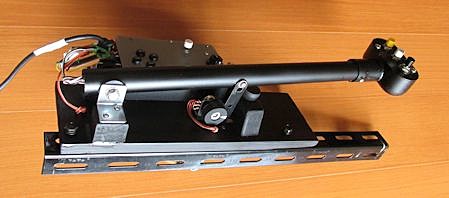

ボリウムにゴムローラーを取り付け、コレクティヴレバーに付けた細板を接触させてボリウムを動かすという算段です。

動作的には問題なく動きましたが、最大の欠点はゴムローラーと細板が「滑る」ことです。この滑りのため時々位置合わせが必要になりました。

コレクティヴ　Ver.2の製作

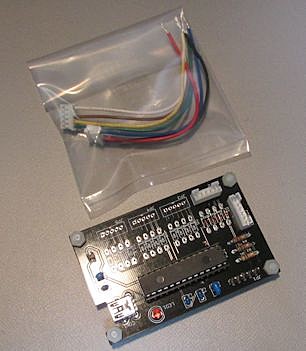

　Ver.1を作成後にFS製作界の神様ともいえるBackyさんから専用の制御基板を送っていただきました。
　分解能１２ビット！　通常のジョイパッド基板は８～１０ビットの物がほとんどですので、数倍～２０倍の分解能の優れもの基板です。

　さっそくVer.2の製作にとりかかることになり、パイプは軽いアルミ製のものに変更し長さも少し短くしました。
　そして今回こそは赤外線距離センサーを使ってみることにしました。

　先端部のスイッチBOXも違う形の配電BOXを探してきて、この中に赤外線距離センサーを埋め込む事にしました。

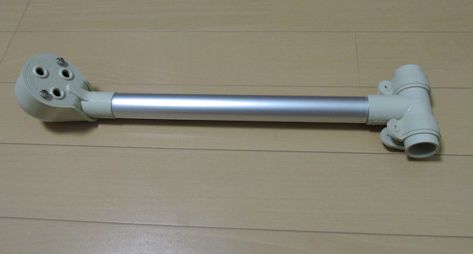

　パイプの軸受けの構造も簡単な形にしました。パーツはパイプ以外全て屋内配電用のパーツです。

　コレクティヴの全体を組み上げて、距離センサーの状態をテストします。スイッチBOXの中にセンサーが仕込んであります。
　赤外線反射板にはやはり「白」が良いようで、見た目にはちょっとよろしくないのですが、取り外し可能な形で反射板をつけてあります。
　コレクティヴレバーの動きと出力電圧の変化量もほぼ狙った感じになっていますので、Backyさんの基板を取り付けて最終調整に入ります。
　Backyさんからは新たに追加のスーパー基板をいただいていて、そちらの調整も必要です。

　「スーパー」というのは、先の１２ビット制御基板に加え、センサーの出力電圧幅を１２ビット基板の入力電圧幅と合致させる機能（マイコン制御の計装アンプ）基板、という訳で、とてつもなく高機能の検知機能を持つものが作れます。

　調整は少し時間がかかりましたが、ほぼBackyさんの設計通りに調整出来たと思いましたので、コレクティヴとしての仕上げに入りました。

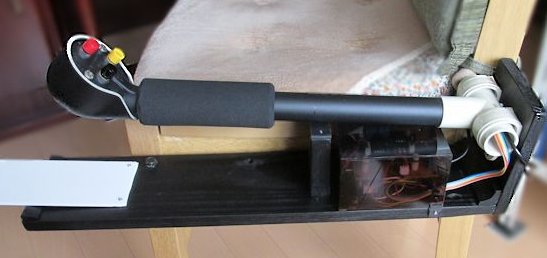

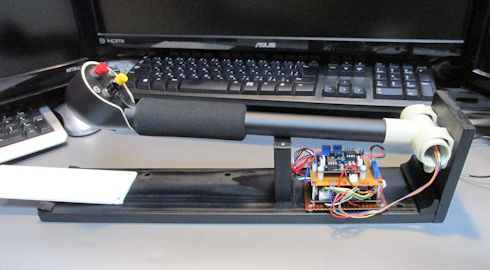

　基板を取り付け、埃除けのために薄いアクリル板でカバーを作って被せました。

　コレクティヴレバーの握り部分が冷たい、また夏場は汗が付くので、対策用にそれらしいパーツを探していたら硬スポンジ製の配管カバーを見つけましたので取り付けました。

　見た目もVer.1よりはスマートに仕上がったのではないかと思います。
　使い勝手も悪くありません。コレクティヴレバーが僅かに振動してもヘリのパワー計の針がプルプルするほどの高感度です。
　プルプルしてもヘリの挙動には影響していません。

　改善点としては、レバー軸受けの部分の動きがもっと「スムーズ且つ硬く」といった矛盾する性能を持つ事です。
　レバーを止めた位置でピタッと静止し、簡単には動かないこと。
　見通しは立っていませんが、硬く且つスムーズにするためには、何か「重い」パーツが要るように感じます。

クオドラントの改修

　Saitekのクオッドラントを使っていて、標準付属の固定器具ではどうもクオッドラント本体も少し動いてしまって固定感が今ひとつでした。そんな折、ひとつのクオッドラントのボリウムがガリってしまい使いにくくなったので、中身のボリウムを取り替えるついでに改修と追加を行うことにしました。
　取り替えたボリウムとSaitekの制御基板の相性が悪かったので、思い切って取り外し、市販のジョイパッド制御基板BU0836を使って、ついでに追加の回転軸とスイッチを付けました。

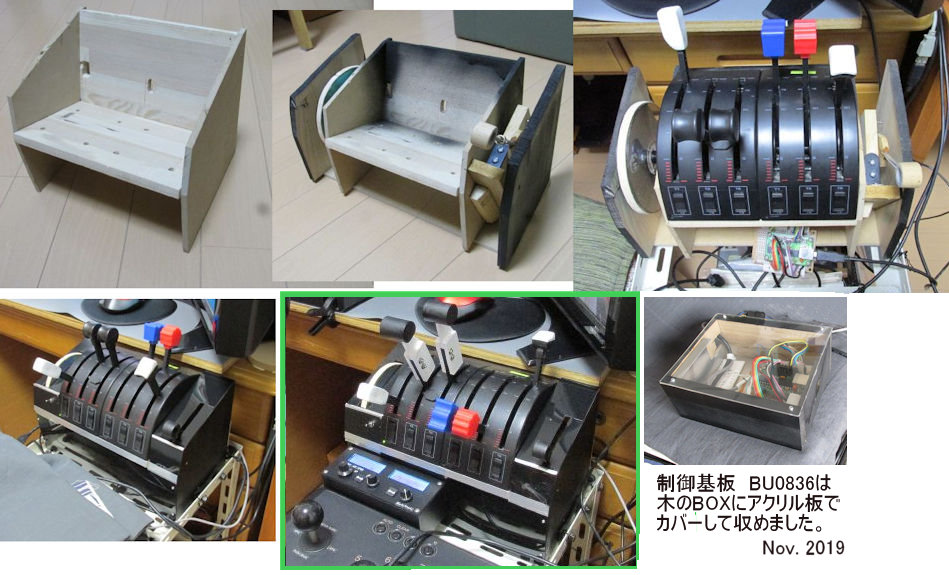

　エレベータートリム軸とランディングギアレバーを追加し、木で筐体を作って全体を納めましたが、使い勝手はとてもよくなりました。スロットルレバーをうごかしても筐体が動いてしまうこともありません。
　それから、６本のレバーもすべて同じ長さでは使いにくいし見た目も寂しいので、スポイラ、スロットル、フラップ用のレバーは元々のプラスチックつまみを一部利用しながら、木や紙粘土で仕上げてみました。

　MCP制御ボックスの製作　（ Feb. 2020 ）

　ジェットライナーをそれらしく飛ばすには自動操縦機能の使用が欠かせません。
　初めのうちは、すべてマニュアルで飛ばせなくては面白くない、という訳で練習するのですが、高度、スピード、コース等々なかなか安定して飛ばせるようにはならず、かと言ってオートパイロットを使用するにも、シム画面のＭＣＰをカチカチとクリックするのも面倒で、特にランディング直前になるとランウエイから目を離してマウスクリックしているうちに、機体は制御不能の状態にまで動いてしまうことになります。

　やはり「それらしい飛行」をするにはMCPが必須なのですが、これが高価で手が出ません。安い物でも６万前後します。なんとか自作したいと長年考えていたのですが、この１、２年に試していたマイコンのＡｒｄｕｉｎｏの仲間にＡｒｄｕｉｎｏＬｅｏｎａｒｄｏというのがあって、これを使うとキーボードのエミュレーターを組めることが分かりました。マイコンで各スイッチやロータリーエンコーダの増減信号をキーボード代わりに送り込もうという狙いです。

　Ａｒｄｕｉｎｏの互換品なら千円～２千円で買え、他のロータリーエンコーダー類も今は随分と安いものが入手できる（実はまだ少し高いときに購入していた手持ちがある....）ので、一念発起、思い切って製作する事になりました。
　筐体はアルミ製を買うと高価なので、木製の手作りにします。また、キーボードエミュレーターとして信号を送り込むぐらいしか今の私の力ではプログラミング出来ませんので、７セグメントのＬＥＤによる数値表示はあきらめて（シム画面の数値を見ればよい）、ＭＣＰのつまみとスイッチ機能を実現させた「ＭＣＰもどき」として製作することにしました。

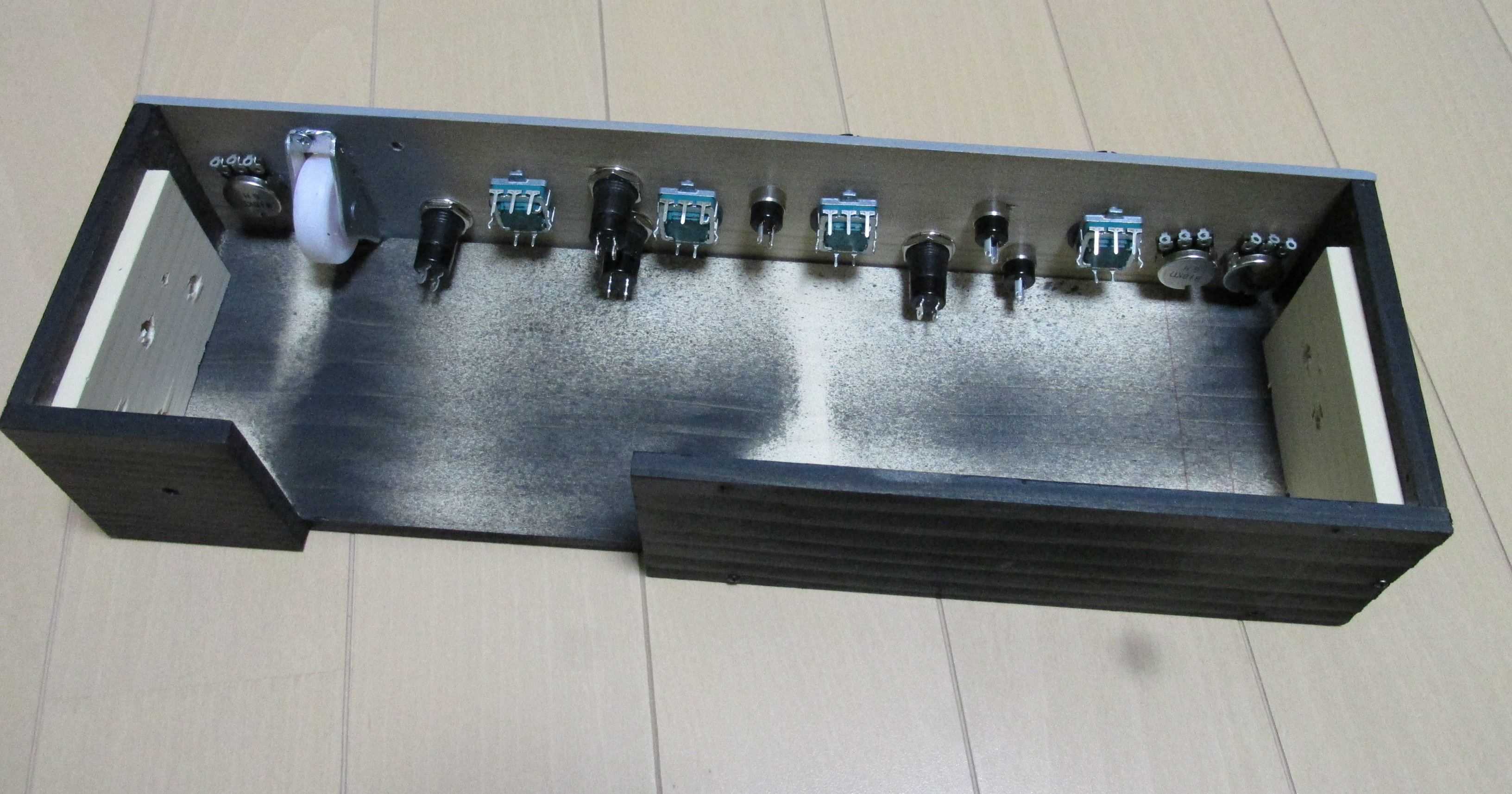

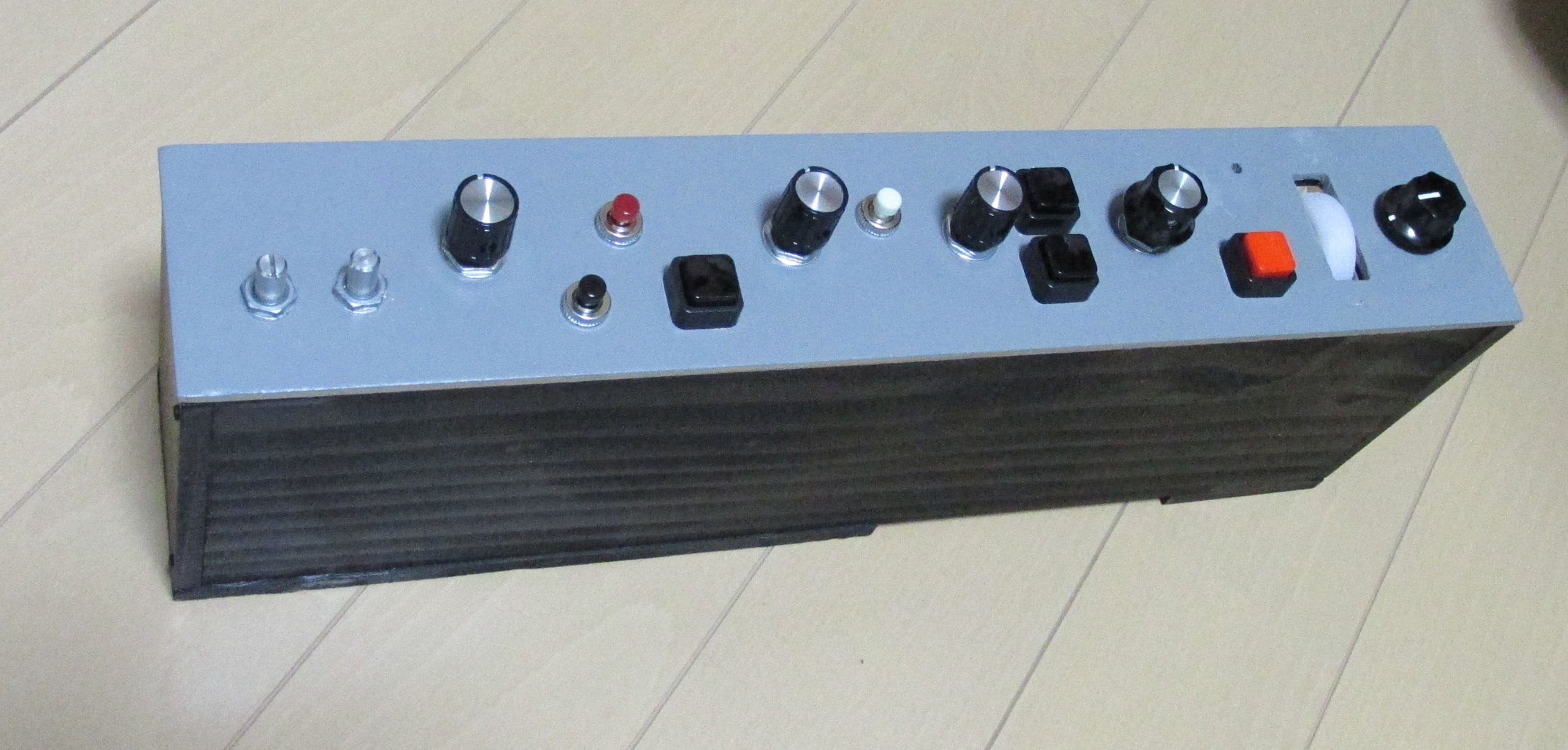

　回路もプログラミングも決まっていないのに、とにかくＭＣＰとして必要なものをBOXに取り付けます。
　Arduinoの性能の関係で、全てをロータリエンコーダーとスイッチでまかなうにはピン数が足りないので、一部機能はボリウムを使って数値変化をスイッチ信号になるようにプログラムします。
　また、ＭＣＰ機能に加えオートブレーキも付け、さらに何にでも割当て可能なＡＵＸスイッチを１個付けることにしました。

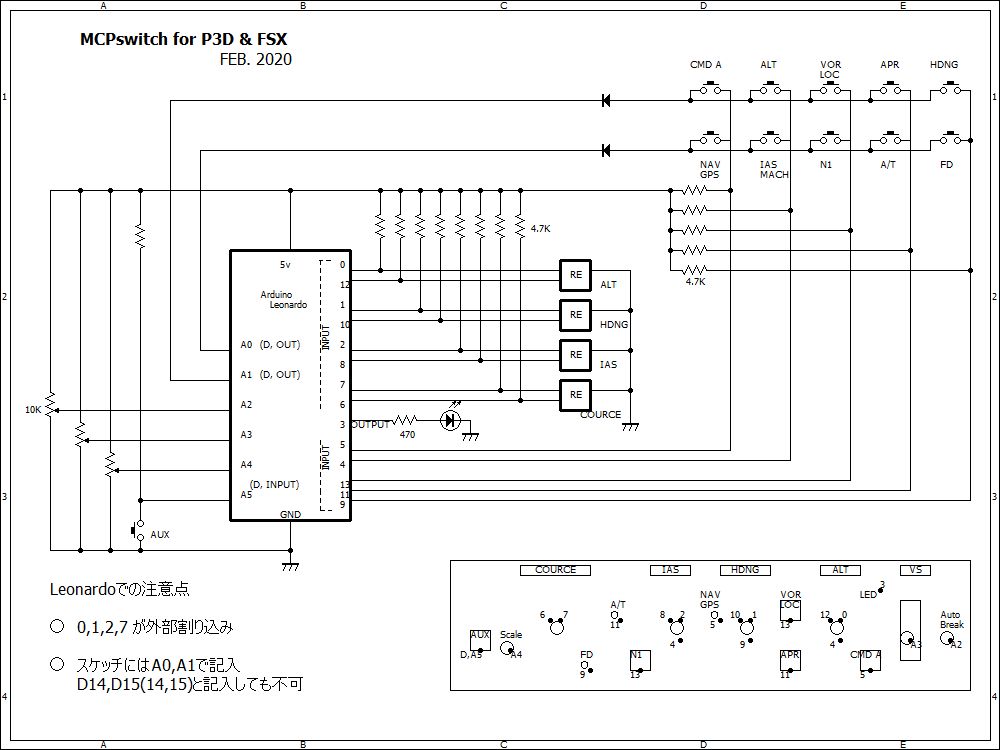

　回路はこんな感じです。　今回もＢａｃｋｙさんに沢山のアドバイスをいただきましたm(_ _)m
　１１個のスイッチの内１０個は５ｘ２のマトリックス回路です。

　Ａｒｄｕｉｎｏはソフトウエアでプルアップ出来るのですが、間違いや勘違いでＡｒｄｕｉｎｏ本体を壊してしまわないため、見た目でも確認できるように抵抗を付けました。

　３番ピンのＬＥＤは、バーチカルスピード（ＶＳ）を設定しているボリウムの中点位置を指示するためのものです。できればＶＳ設定はロータリーエンコーダにしたいところです。
　ボリウムで制御する機能を１個あきらめればピンが１本余るので、ロータリーエンコーダに変更することは可能です。

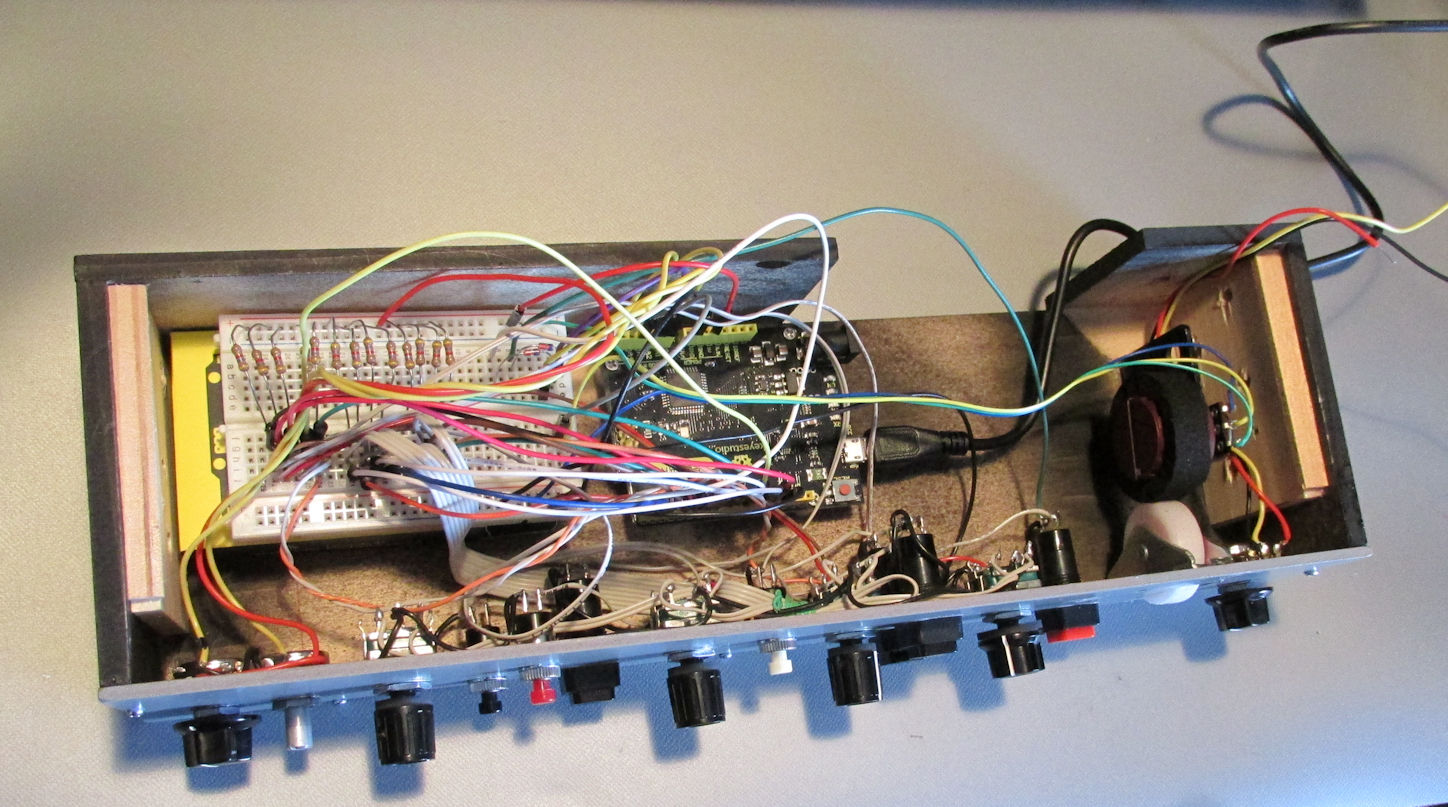

　回路が決まったら先ずはブレッドボードで配線し、プログラムと併せて上手く行くかどうかチェックです。この段階で何回もプログラムを直しました。ここでもＢａｃｋｙさんのアドバイスをたくさんいただきました。
　最大のポイントはスイッチやエンコーダーのチャタリング対策と、それに絡んでのタイミング調整でした。エンコーダーの処理はスピードを要するのに、スイッチの処理は僅かに遅れ時間を取らないと上手くいかない、という対立点を処理しないといけないので、プログラムは２系統に分けて考え、エンコーダーが動いたのを検出したらスイッチ検出をやらないようにして対処しました。

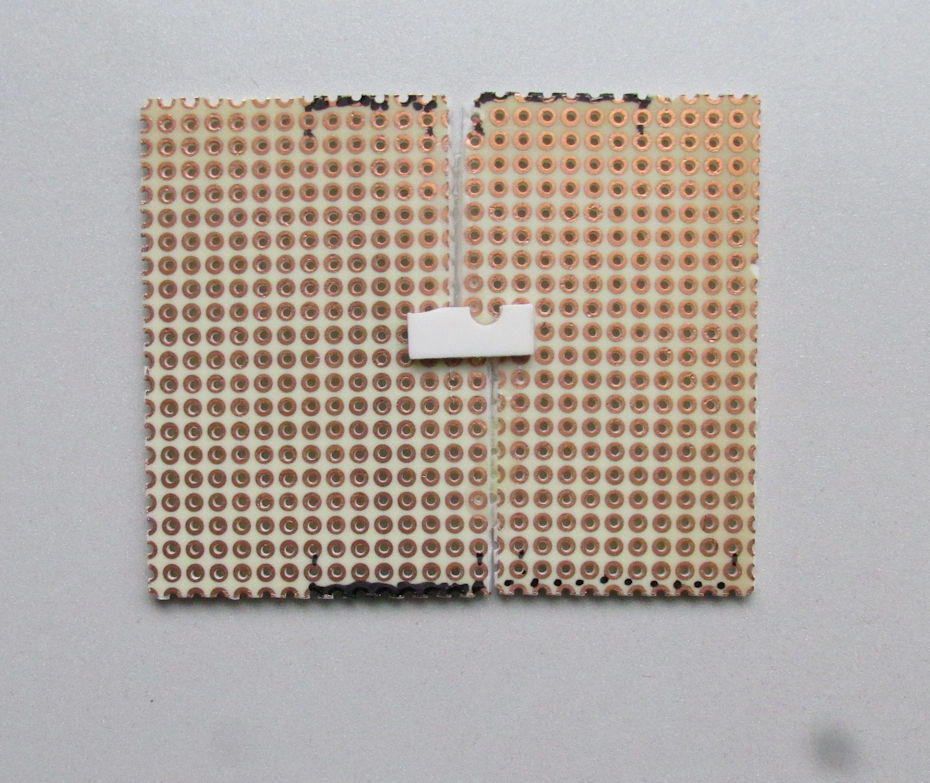

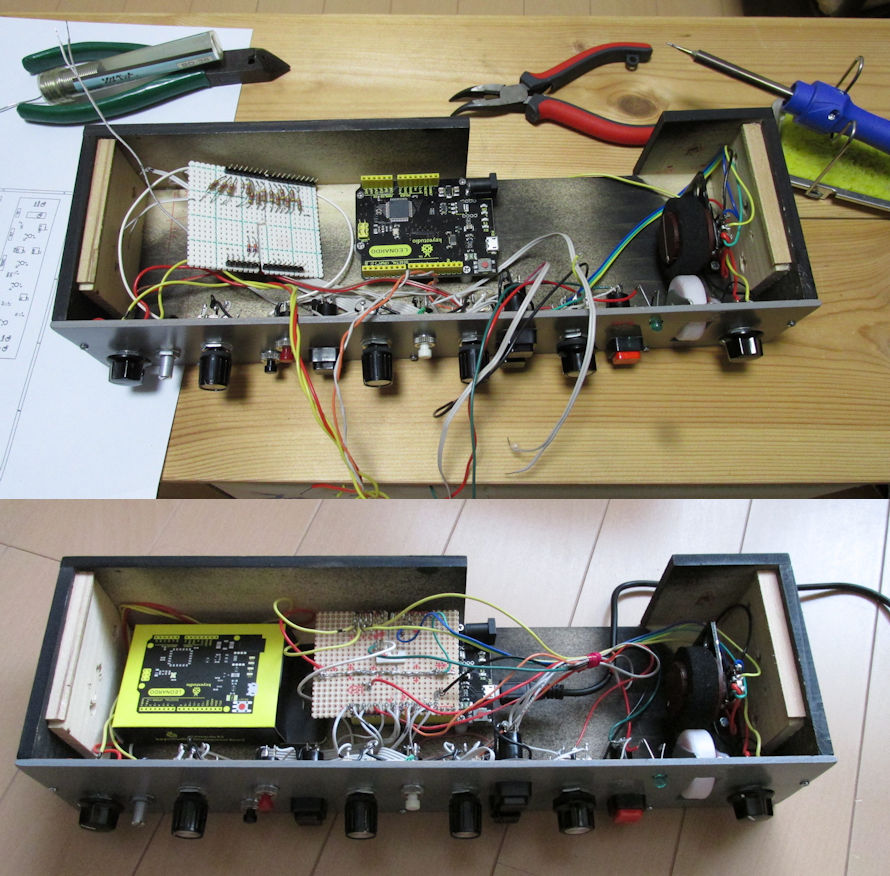

　配線自体はICピッチのユニバーサル基板で行い、最終的にはArduino にシールドする（覆い被せる）形にしましたが、Arduinoのデジタルピン群の配置位置が少しずれていて基板の穴にぴったり合わないので、基板を切って位置合わせをしてまた接着するという力業でシールド用基板にしました。
　製作していると思わぬ事態に遭遇するものですね。

　Leonardo用の純正シールドがあれば楽だったのですが、純正シールドは意外に高いように思ったので探しませんでした.....

　ＶＳの縦型のノブは戸車とボリウムで実現しています。ボリウムに大きめのつまみをつけて、それに硬スポンジの筒（コレクティヴに使った物がぴったり合った！）をはめて戸車と接触させました。

　できれば戸車の縁をギザギザに加工するとよかったかなと思います。

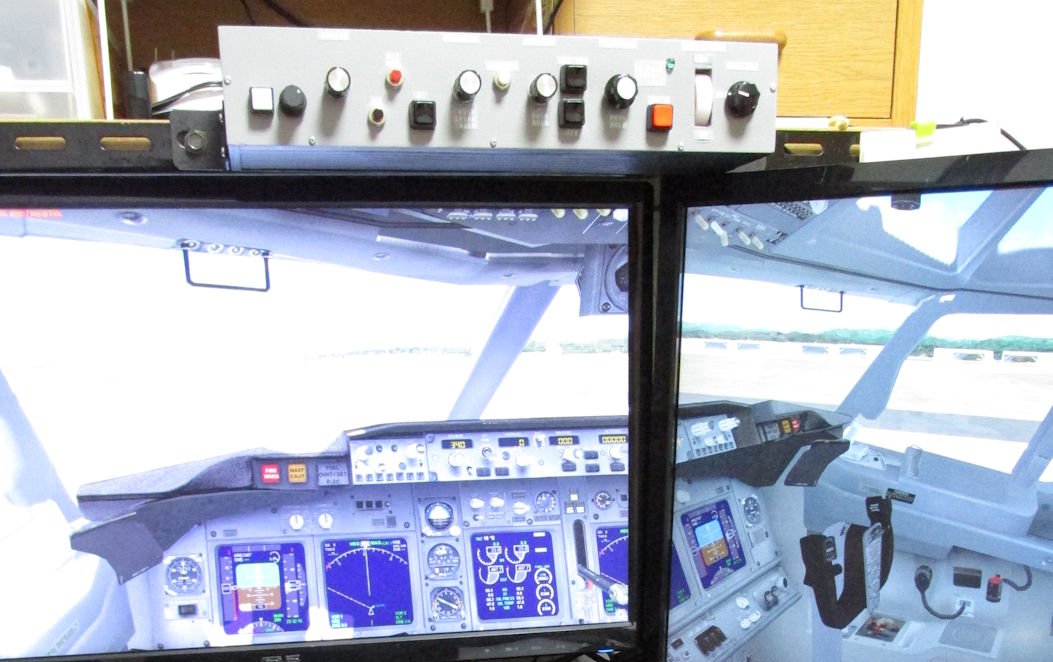

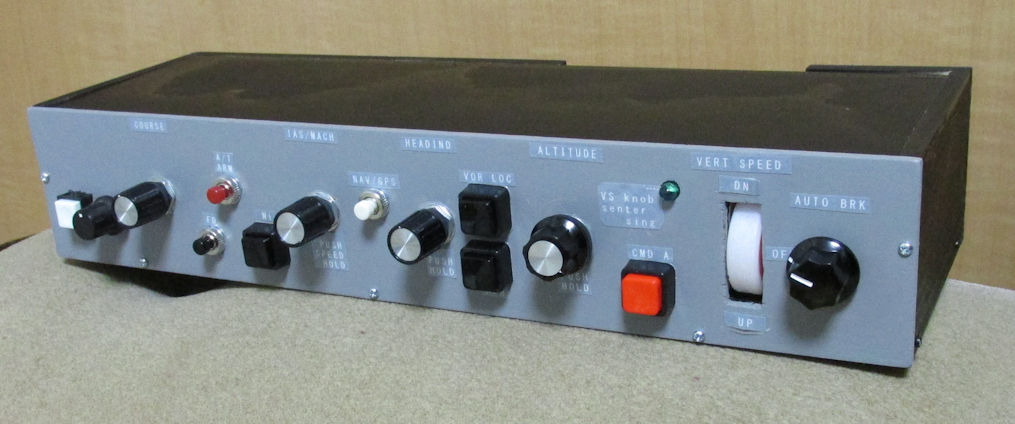

　製作開始してから１ヶ月でようやく完成しました。見た目は市販品に遠く及びませんが、以前から着想していたことが実際の形として実現し、またArduinoについても機能をフル活用できたので、自分なりに満足の出来る製作となりました。気にしていた製作費ですが、今現在、部品を新調して作ったとしても１万円以内で出来るはずです。

　最後に、Ｂａｃｋｙさんにはたくさんのご教示をいただきましたこと、改めて御礼申し上げます。
