朝１０時過ぎに配管業者が来ました。セキスイshe'sの業者のＫテレホンサービスの方です。すでに２階の配管がはじまっています。

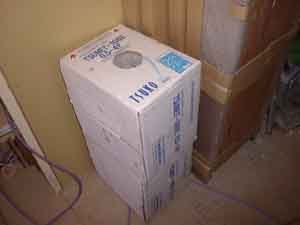

ＬＡＮケーブルです。見積には１００ｍ使用すると書いてありましたがはたしてそこまで使うかどうか？
ＣＤ管は２２ｍｍ径のものをお願いしました。業者の方が言うには、２２ｍｍで全配管やってみますが、通らない場合は１６ｍｍで配管するとのことでした。配管で使ったはパナフレキです。
１階と２階の間の鉄骨部分に管をはわせます。結局全４配管のうち３配管がここを通りました。

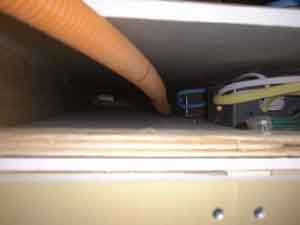

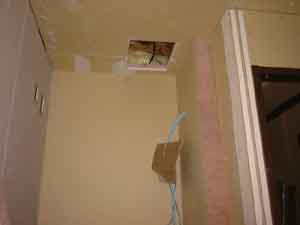

１階天井裏を通っているところです。断熱材をめくってのぞいてみました。他の電源線もＣＤ管の脇を通っています。
同じく１階天井裏の様子です。電源関係の接続ボックスが見えます。
ユニットの継ぎ目部分の配管です。配管がユニットをまたぐときには、どこの穴を通すかが問題になります。大きな穴があいている部分は限られており、他の電源線も通っています。配管を降ろす場所を考えながら通していかなければなりません。それに通線ケーブルが通る程度のカーブにしておく必要があります。
２階ＬＤＫ部分の取り出し口です。ここにはテレビコンセントの他に電源コンセントが４口あります。

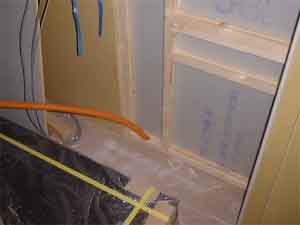

写真の中央の横に木桟がついていない部分は「配管パネル」です。電気配線が集中しているところで使われるようです。ハイムの場合、電気配線は天井から降ろしてくるのですが、この部分のＣＤ管は床から引き出しました。
各部屋からの配管をまとめたところです。この部分は階段上収納になり。ここからスター配線でＬＡＮケーブルが配管されます。階段上収納から配管はまず天井ｊにあがります。
天井から鉄骨に沿って１階と２階の間の鉄骨部分に降りる部分です。鉄骨のすぐ脇を通っています。

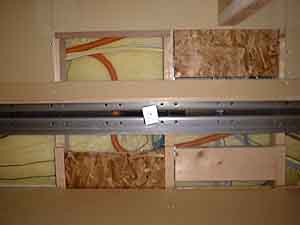

１階と２階の間の鉄骨の部分を通っています。このあとここは板で覆われました。石膏ボードははりませんでした。
天井に上がったところで１本だけわかれて、２階ＬＤＫのテレビコンセントの脇にいきます。
これだけあるとどの管がどの部屋に行くのかわからなくなってしまいます。

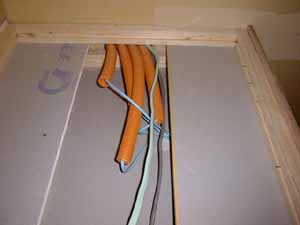

２階階段上収納のところにCD管をあつめました。壁をダブルにふかしてもらっています。
壁板をはりました。後日、クロス貼りが終わったてからLANコンセントの取付を行うことになっています。
