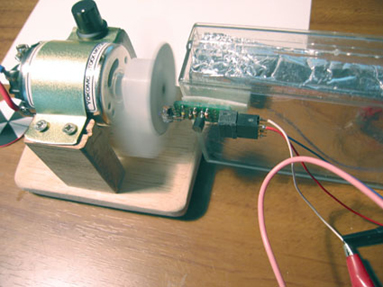

モーター回転数の測定実験中。
モーターはヨコモの27ターンです。
フォトセンサはアクリル製のパーツボックスに両面テープ止め。
 |

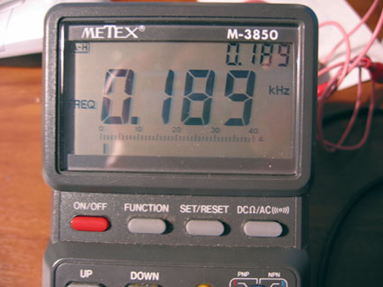

METEXのM-3850マルチテスターは周波数測定が出来ます。 このときの表示は189ヘルツですので、 モーターの回転数は1890rpmになります。 |
 |

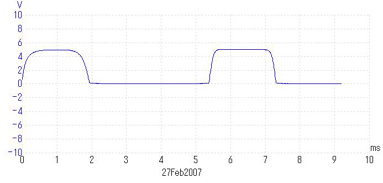

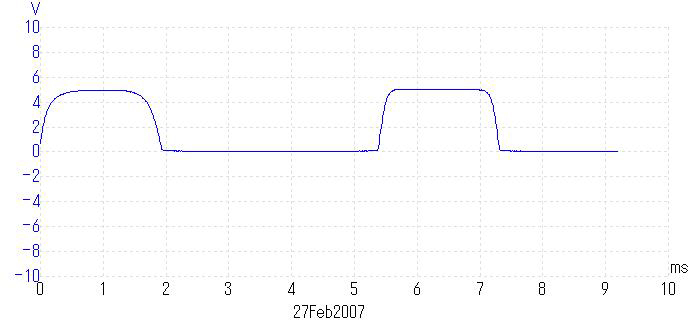

PICOスコープを用いて波形観測しました。 波形の１周期はおよそ5.3ミリセコンドですので 逆数を計算すると、約189ヘルツになります。 |
 |

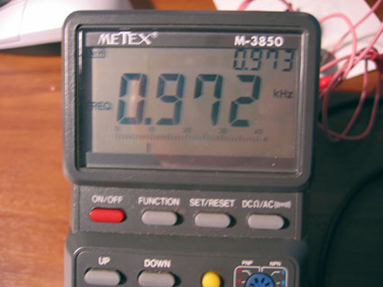

モーターのスピードコントローラーでモーター回転を上げました。 このときの表示は972ヘルツですので、 モーターの回転数は9720rpmになります。 |
 |

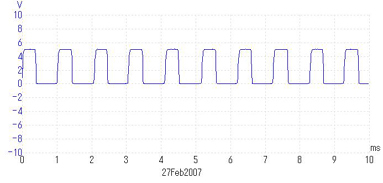

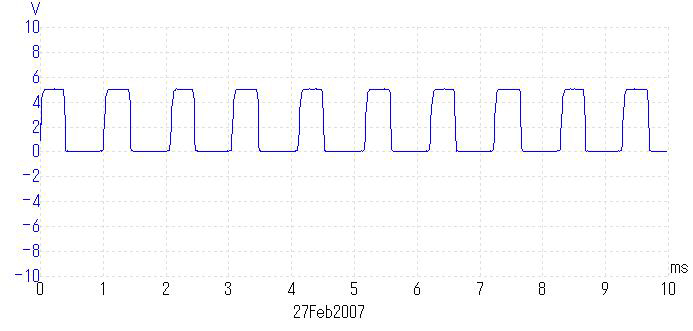

上と同様にPICOスコープを用いて波形観測しました。 まだまだ立ち上がり立下りエッジもありますし 波形の水平部分もあります。 （波形が訛っていません。 電気では波形が訛るという 表現は無いとは思いますが。。。） このときの波形の１周期はおよそ1ミリセコンドですので 逆数を計算すると、約1000ヘルツになります。 もっと時間軸を拡大して見たら1.03ミリセコンド程度 だったのだと思います。 |
