◎ サラウンドエンコーダ関連

CはＥ６系列、ＲはＥ２４系列の容易に入手可能な±５％精度のもので

”選別しなくても” 高精度が得られる様に設計しました。尚、

半固定抵抗にて更なる高精度化は可能ですが、調整が可也難しくお勧めしません。

回路図

http://www.sky.hi-ho.ne.jp/odaka2/test/Kyle/4ch-encoder.pdf

部品表

http://www.sky.hi-ho.ne.jp/odaka2/test/Kyle/encoder-lst.xls

実体図

http://www.sky.hi-ho.ne.jp/odaka2/test/Kyle/encoder-map.pdf

取り説

http://www.sky.hi-ho.ne.jp/odaka2/test/Kyle/encoder-e.txt

パネル

http://www.sky.hi-ho.ne.jp/odaka2/test/Kyle/4ch-encoder-prn.odg

◎秋月１０cm （ F100A228-1 ） フルレンジ関連

https://akizukidenshi.com/catalog/g/gP-16599/

https://akizukidenshi.com/download/ds/toptone/f100a228-1.pdf

この F100A228-1 を、以前製作した １７Ｌ 密閉 ２ｗａｙ システム

http://www.hi-ho.ne.jp/odaka/pure/sp-2way-sub-2.pdf

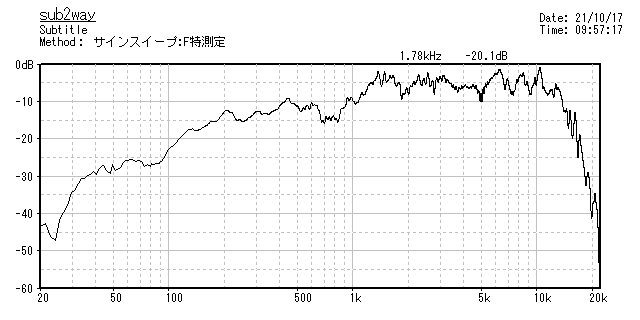

の箱に入れてフルレンジとして測定してみました。 （ 距離 30ｃｍ ）

http://www.sky.hi-ho.ne.jp/odaka2/test/akizuki/akizuki.png

公称スペックと大体合っています。１K以下は良さそうですね。

次に、１７Ｌ 密閉 ２ｗａｙ システム

WAVECOR WF118WA01 (〜2KHz ) ､ DAYTON ND20FB-4 ( 2KHz〜 )

のウーファ（WF118WA01）を F100A228-1 に交換して測定してみました。

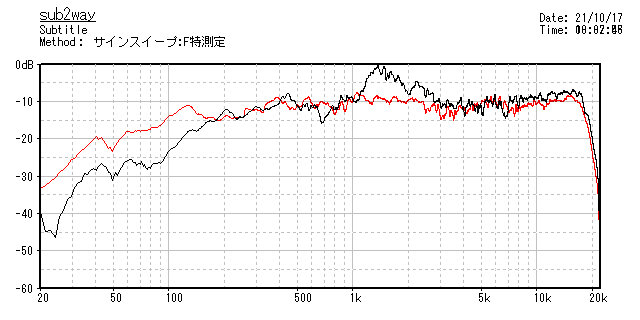

ローブースト無しで測定（ 黒はF100A228-1、赤は交換前 WF118WA01 ）

http://www.sky.hi-ho.ne.jp/odaka2/test/akizuki/2way.png

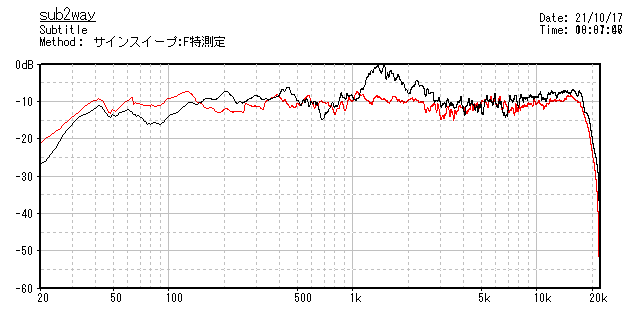

ローブーストして測定 （ 黒はF100A228-1、赤は交換前 WF118WA01 ）

http://www.sky.hi-ho.ne.jp/odaka2/test/akizuki/2way-lb.png

期待はしてませんでしたが、どうにか使えそうです。
