製作中の基板の紹介 　　　小高＠練馬

ＤＣプリアンプ

　金田式の初期型ＤＣプリアンプを踏襲しました。

　　　オリジナルの金田式との違い

ＯＰアンプ式定電圧電源→ディスクリート式定電圧電源

ＦＥＴの印加電圧　23.2Ｖ→7.4Ｖ （ＦＥＴの耐圧オーバ対策）

ＴＲの定格遵守 （耐圧オーバのＴＲ変更）

ローブーストの定数変更 （密閉大型ＳＰに対応）

発振対策で位相補正のＣを裏付け　（今回発表の回路図は対策前）

　　　　最新（V1.4）の資料です。　　

http://www.hi-ho.ne.jp/odaka/muda/dc-pre-1.4.txt

　　　http://www.hi-ho.ne.jp/odaka/muda/dc-pre-pcb3.pdf

　　　http://www.hi-ho.ne.jp/odaka/muda/dc-pre-map.pdf

　　　http://www.hi-ho.ne.jp/odaka/muda/amp-vu-lst-1.4.xls

　

パワーアンプ

リレーをオンボード （マルチチャネル考慮）

http://www.hi-ho.ne.jp/odaka/quad/data/amp-vu-3.2.pdf

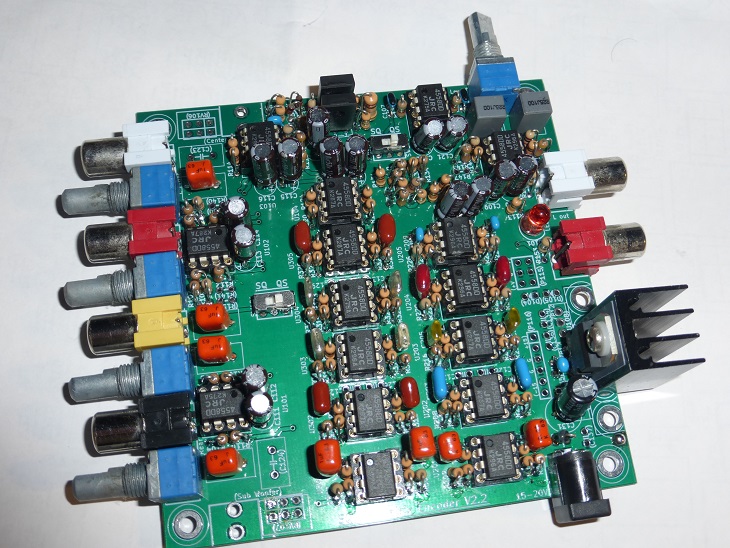

ＱＳ/ＳＱサラウンドエンコーダ

５.１チャネル対応。必要な機能に絞り小型化 （Ｓ／Ｎ改善）

http://www.hi-ho.ne.jp/odaka/quad/data/P1000795x.jpg

http://www.hi-ho.ne.jp/odaka/quad/data/4ch-encoder.pdf
