ロールスロイス　シルバークラウドのルーカスＤＣダイナモ（直流発電機）
オーバーホールの作業事例です
車種としては一般的ではありませんが　
作業写真を撮る機会がありましたのでご紹介します
レギュレター調整は次のページをご覧下さい

レギュレター調整

車両から発電機を外します
ブラシのリード線のスクリューを 緩めブラシを外します Ｌ型に曲げた針金を使いブラシ スプリングを引き上げブラシを 抜きます スプリングの張力を確認します 反対側も同様に外します
スルーボルトを２本緩め リヤーブラケットを外します プラハンマーで軽く叩きながら カバーの隙間にマイナスドライ バーを差込み少しずつ引き出し ます このタイプは ベアリングをシャフトに打ち込み ボルトとロックワッシャでとめてあ ります

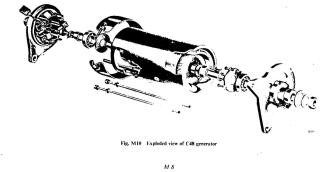

分解した部品 プーリーのナットを緩めます 全体の確認 各部の緩み・クラック・絶縁など を１点１点目視確認し修正しま す
ナットを緩めたら プーリーをベアリングプーラーで 抜き出します シャフトの三日月キーを外します
フロントブラケットをプレス又は 長いベアリングプーラーを使っ て抜きます 内側のベアリングプレートのスク リューを外しあて棒を使ってベア リングを抜きます
アーマチュアコイルの検査 グローラーテスターを使って コイルのショート　線間短絡　 リークなどがないかを調べます
フィールドコイルの検査 絶縁テープの破れやコイルの ショートがないかを確認し コイルをデータに基づいた抵抗 又は電流か測定します

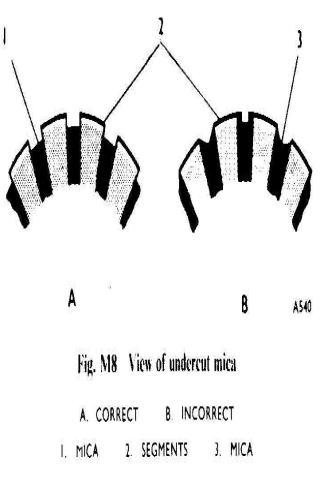

検査の結果をふまえて 作業を進めます コミュテーター（ブラシの当たる 部分）を旋盤で真円に修正しま す セグメント間をアンダーカット します
新しいベアリングの取り付け ベアリングのインナーに合わせ たジグ（丸パイプ・ボックスも可） で打ち込みます ゆるみ止めワッシャを入れナット を締めロックします
新しいブラシの取り付け コミュテーターの曲線に合わせ るため新品のブラシを修正しま す コミュテーターに細かいペーパ ーを貼り付けて ブラシホルダーにブラシを付け 回転方向に回しブラシを軽く削 り合わせます
フロントブラケットベアリングの取 り付け ブラケットを洗浄しアウター部分 だけがあたるジグを使ってまっす ぐに打ち込みます プレートを取り付けます
アマチュアシャフトに フロントブラケットを付けます カラーを入れてからベアリング内 側をジグを使い打ち込みます 半月キーを付けます
半月キーの位置に合わせて プーリーを圧入しナットを締めま す ブラケットの位置決めピンを合わ せて組みます リヤーブラケットを付けて スルーボルトを締めます
ブラシスプリングを起こして ブラシをはめブラシリード線を 付けます 規定の電流で軽やかに廻るか ＋アース　−アースを確認し しそれに合わせてモータリングし ます
ブラシカバーの内側に絶縁紙 を入れてカバーを取り付けます 完成しました
