特徴：１、スピーカを動作させる電池管式の４球スーパ相当の回路でありながら１００円ラ
          ジオと同一サイズでほぼ同一の外観。――１００円ラジオのケースをほとんど
   そのまま使用。
   ２、オリジナルの１００円ラジオの部品を、半導体、基板、ＩＦＴ類以外の多くを
活用。
３、Ｂ電圧は２４Ｖの低電圧動作

     　
        オリジナルの１００円ラジオとの比較　　　　　　　　スピーカ取付け状態--スピーカは球と電池の下です。


使用球    ：　１ＡＧ４　１ＡＪ５　ＣＫ５２６ＡX

 回路構成 ：　周波数変換　  　中間周波増幅　   　検波   　電圧増幅　    電力増幅
                       1AG4　　　      1AJ5（Ｐ）     　  1AJ5(D)    1AJ5（Ｐ）  　　CK526AX
                                                          レフレックスでＩＦと共用

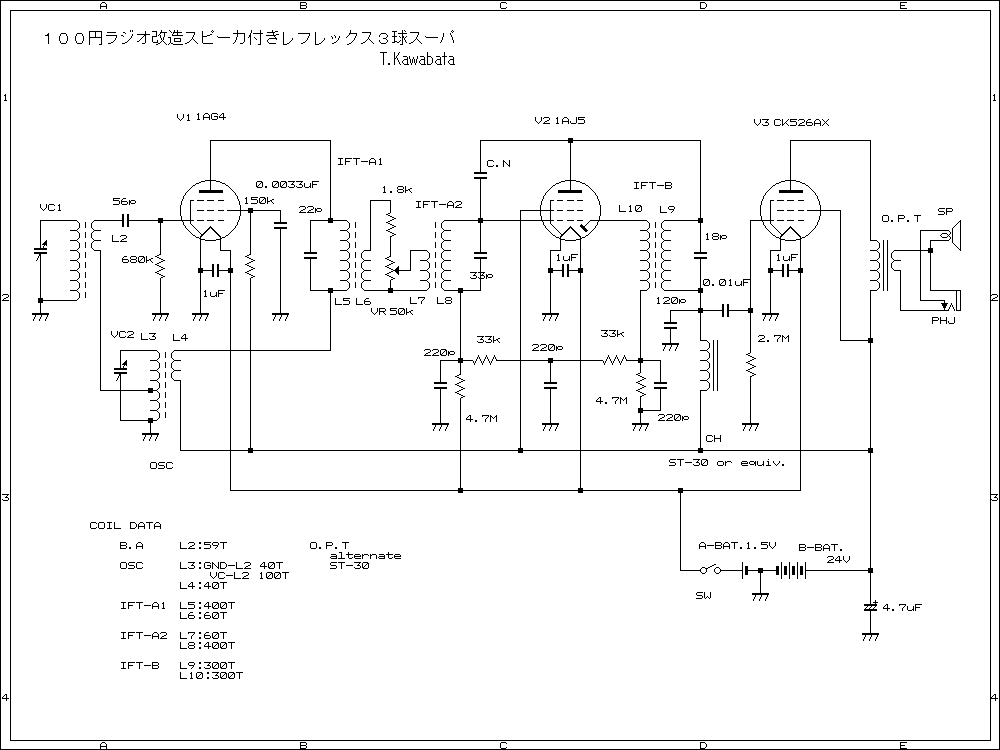

回路図

　※回路図はあくまで参考です。利用は自由としますが利用により生じるいかなる結果にも責任を負いません。

回路について：
　 このラジオの回路のベースになっているのは言うまでも無く「ＳＭＴ管式３球レフレックススーパー」の回路で、使用いている球の種類など、よく似ていることがわかると思います。しかし回路図上では「ＭＴ管式３球レフレックススーパー」、「ＳＴ管式２球スーパ」にむしろ似ています。ボリウムがＩＦＴ−Ａのところに入っている点、、５極管コンバータの回路等、こちらの方と共通です。「ＳＭＴ管式３球レフレックススーパー」を製作したのは、もう３年程前で、その間他のラジオで試してみて結果の良かった内容を取り入れたような形です。
   検波回路の帰路がＡ＋とＧＮＤの中点に接続された形になっていますが、これは、このようにした方が結果的に感度が良かったからで、特に理論的な裏付けがあるわけではありません。ＩＦ増幅に使用している１ＡＪ４は２極部のＰと５極部のＧ１が接近しており、そのままだと発振するので、中和をかけている点はSＭＴ管式レフレックス３球スーパーと同様です。
   Ｂ電池をどうするかはいくつかの選択肢があり、これによって決まるＢ電圧によって回路も変わるわけですが、１００円ラジオの電池ホルダ部分をできるだけそのまま使用したかったので、「１００円ラジオ改造再生検波式２球スーパ」と同様の方法とし、電池容量もなるべく大きな物を使いたかったので電池も同じＬＲ−１１３０を使っています。この構造でＬＲ−１１３０を最大１６個入れることができるのでＢ電池はＬＲ−１１３０、１６個でＢ電圧は（電池が新品のとき）２４Ｖとしています。
   周波数変換回路は、「１００円ラジオ改造再生検波式２球スーパ」で実績があるので、これと同じ回路で同じ１ＡＧ４を使用しています。この回路は発振が非常に安定で、今回のものはＡ電圧が０．９ＶではＢ電圧が９Ｖまでは全周波数範囲で発振していることを確認しています。Ａ電圧が１．２Ｖ、Ｂ電圧が１８Ｖ位のときには５６７８でもそれ程差はないようなのですが、５６７８でどの程度の電圧まで使用できるかは、実は確認していません。
   中間周波増幅、検波、低周波増幅は事実上１ＡＪ５以外に選択肢がないので１ＡＪ５を使用しています。この球が低電圧で使用できるか心配だったのですが、電池消耗時を含め、特に問題はありませんでした。
   電力増幅は一般的な１ＡＧ４も試したのですがただでさえ低いB電圧がバイアスで更に低くなってしまうのがいやでゼロバイアスで試してみたのですが、うまくゆきませんでした。また、５６７８では十分な音量が得られませんでした。ＣＫ−５２６ＡＸは補聴器用の出力管で、Ｂ電圧２２．５Ｖ時の出力は４ｍＷ弱ですが、一人で聞くこの大きさのラジオとしてはそこそこ十分な音量が得られました。ＣＫ−５２６ＡＸ以外では２Ｅ３１と、消費電力が大きいのですが１ＡＤ４も使えました。

電池：　Ａ電池：単４　１個　１．５Ｖ
Ｂ電池：アルカリボタン電池　ＬＲ−１１３０　１６個　２４Ｖ

使用部品：                                                                                       　　　　　
・Ｓ付きＶＲ   　：１００円ラジオのものをそのまま使用。電源ＳＷはＡ電池のみを
ＯＮ−ＯＦＦ。Ｂ電池のＳＷは省略
・バリコン       ：１００円ラジオのものをそのまま使用。
・バーアンテナ ：１００円ラジオのものを巻線を若干変更して使用。
・イヤホンジャック：１００円ラジオのものをそのまま使用。
・電池ホルダ   ：Ａ電池 ：１００円ラジオのものの片側をそのまま使用。
　　　　　　　 　  ：Ｂ電池 ：ＬＲ−１１３０　１６個をプラスチックの筒に重ねて入れ、
　　　　　　　　　　　　　　     これを１００円ラジオのもう一方の電池ホルダに入れる。
・ＩＦＴ、ＯＳＣ 他 ：７ｍｍ角のトランジスタ用のＩＦＴの巻き線を変更。
・出力トランス   ：−−ＳＴ３０（相当品）の改造（巻線の変更）
                       −−もともとのコイルの上にφ０．２線を５０T位巻きSP用の２次
コイルとする
・ＡＦの負荷      ：ＳＴ−３０（の同等品）を使用。
・外装、　　  　　：１００円ラジオのケースをそのまま使用。                              　　　

外装、構造　：
  １．６ｍｍ厚のガラエポユニバーサル基板に、電池ボックス、スピーカ以外の全ての部品が取り付けられています。球は、互いのシールドを兼ねたホルダに取り付けられたソケットに（ＩＣソケットを切ったもの）に挿されています。このホルダが１ｍｍ厚のスペーサを介して基板に取り付けられています。ソケットとIFTの隙間がほとんどなく、この状態では球廻り配線のメンテナンスができないので、このホルダは基板には両面テープだけで固定されていて、メンテナンスの際は時はこれを剥がして位置をずらしてソケットとIFTの隙間を広くすることができるようにしています。このため、このホルダと基板の間の配線は多少余裕を持たせています。基板の、このホルダの下付近は、そのままではスピーカと干渉するので、大きく半円形に切り欠かれています。
   バーアンテナはイヤホンジャックの下側に配置された形になっています。イヤホンジャックは１００円ラジオのものをそのまま使用しているのですが通常の取り付け方ではこのバーアンテナを取り付けるスペースが確保できないので横に寝せています。この、横に寝せたイヤホンジャックとバーアンテナは段曲げした取り付け金具を介して基板に取り付けられています。
   イヤホンジャックがなければもっと簡単な構造で済みますし、一般的にはイヤホンジャックは必須ではないと考えられるのですが、私の場合、電車の中で聞くことも多いのでイヤホンジャックは多少無理をしても必ず付けるようにしています。
   オリジナルの１００円ラジオは基板はケースにねじ止めされていますが、ねじのスペースが確保できなかったので、基板をケースに嵌めこんで固定するようにしています。
   電池ホルダは前述のようにオリジナルのものをほとんどそのまま流用していますが電池の下にスピーカが入るので、接点の金具を少し上側にずらしています。オリジナルの１００円ラジオは電池の上側はけっこう隙間が開いているのでこのようにして電池の下側にスピーカを配置することができました。その分、裏蓋側にモールドされている電池押さえのリブは完全に削り取っています。

製作過程　（主に機構部分の製作過程を紹介しています。）

性能、他　　：
    前作「１００円ラジオ改造再生検波式２球スーパ」は１００円ラジオのもとの部品をかなり生かしてうまくまとめることができたと自画自賛しているのですが、スーパーといっても中間周波増幅なしの再生検波なので中途半端な感じは否めません。このため何とかもっと本格的なものを作れないものかと完成直後から考えていました。
   しかし前作「１００円ラジオ改造再生検波式２球スーパ」の内部の写真を御覧頂ければわかると思うのですが、あの部品配置にこだわる限り、あの中にあれ以上の部品を配置する余裕はほとんどありません。ましてスピーカを入れるなど全く不可能と考えていました。
   しかし、バーアンテナをこのようにバリコンの上側のイヤホンジャックの下のスペースに移すと、電池とバリコンの間にそこそこのスペースができ、ＩＦＴを７ｍｍ角のものを使用すれば何とか球３本とその他の部品が配置できそうなことに気づきました。また、オリジナルの１００円ラジオは電池の上側（裏蓋側）にけっこうすきまがあり、このスペースをうまく利用すれば薄型のスピーカが何とか入りそうなことがわかったので、本格的に機構的な設計を開始しました。
   その結果、全ての部品が納まり、機構設計的に成立する目処がつきましたので、次に回路の試作を行いました。このように、このラジオの場合、全ての部品があのケース内に納まり、機構設計的に成立させることができるかどうかが最大の問題でした。
   内蔵のバーアンテナのみで鉄筋の室内で当地（大阪府寝屋川市）の地元局は全て受信できます。同条件で夜間は遠距離局も若干受信できます。最大出力は前述のように４ｍW程度なのですが、前述のように、一人で聞く場合がほとんどの、この大きさのラジオとしてはそこそこ十分な音量得られています。
   A電圧が０．９Vの場合B電圧が９Vまでは局発が停止しないことを確認していますが、そこそこ実用的に使用できるのはA電圧が０．９Vの場合B電圧が１４V位までです。
   A電流は計１００ｍＡ、Ｂ電流は実測２ｍＡ程なので、電池寿命は、Ａ電池はアルカリの単４で７時間程度、Ｂ電池は２０時間弱程度ではないかと目論んでいます。LR-1130は１００円ショップで２個１００円で買えますので、Ｂ電池は計８００円で、電池代は１時間あたり４５円位となり、安くはありませんがめちゃくちゃ高いということもありません。
   最近、同じ１００円ショップには２３Ａという単５電池サイズの１２Ｖの電池が売られており、これだと２４Ｖ分の２個で２００円で済み、また、容量もＬＲ−１１３０の４４ｍＡｈに対して３８ｍＡｈと大差ありません。ところがこの電池は全長が２８ｍｍあり、２個直列では数ｍｍの差で、本機の電池ホルダに入りません。しかし、本機が完成した後気がついたのですが、この電池を分解すると、中にはＬＲ−９３２というボタン電池が８個と、両端に端子板が入っています。この端子板は結構厚みがあるので、これを除き中身のＬＲ−９３２電池１６個のみにすると本機の電池ホルダに入れることができます。これだとＢ電池は２００円で済みます。


    100円ショップで売られている12Vの23Ａ電池       23Ａ電池２個分の中身のLR923（１６個）を入れた状態
    と、その中身のLR923   ８個                                全長はLR1130１６個より少し長いですが
                                       細いので納まりはよいです。
