新しくブースターアンプ２を造りました
２００１年4月のブースターアンプでは電源電圧が１２Ｖという高い電圧での使用を想定して設計されていましたが、
今回の新しいブースターアンプでは、ニッカド電池４本から６本（4.8Ｖから7.2Ｖ）を想定しています
このため、パワーＭＯＳＦＥＴのゲート駆動部分の回路を変更しました。
 |

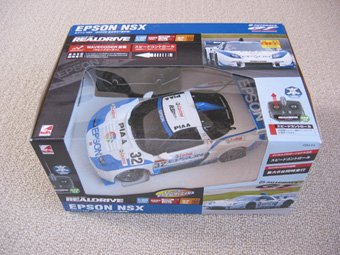

このブースターアンプのターゲットは おもちゃのラジコンカー CCP社のリアルドライブNSXです たまたま1000円で手に入れてしまいました 左右のステアリングは端まで動く スイッチ動作ですが、 前後の動きは、送信機スティックの 角度によって数段階のパワー制御を しています。 すばらしいです。 |
 |

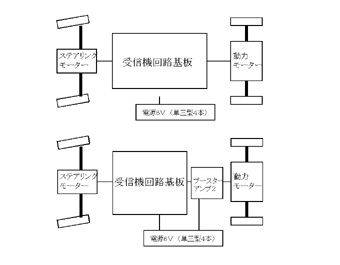

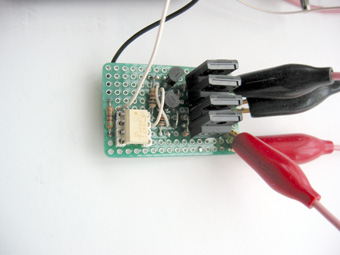

このブースターアンプ２は、 受信機回路基板と動力モーターの間に はいって、ドライブ可能な電流の大きさを アップします 使用したパワーＭＯＳＦＥＴは 旧型ブースターアンプと同じものです 旧ブースターアンプのページ このＮＳＸのおもちゃは外形が１３０クラス のモーターでしたが、ブースターアンプ２ を使えばノーマルの５４０クラスのモーターでも 駆動できると思います |
 |

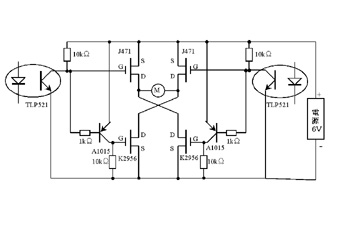

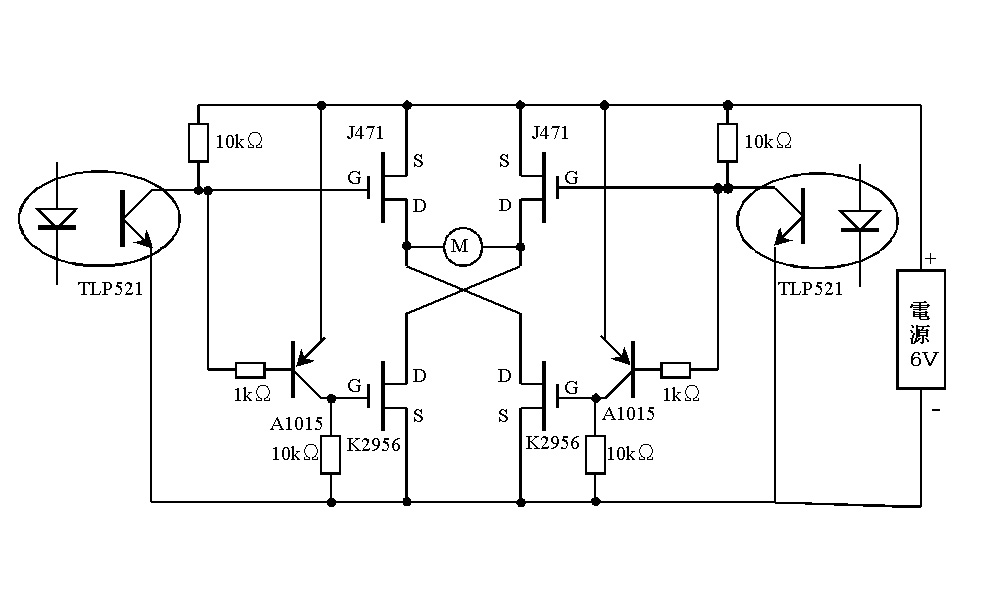

ブースターアンプ２の回路図。 Mは動力モーター TLP521はフォトカプラ J471,K2956はパワーMOSFET フォトカプラのドライブ部分は下で 説明します。 |
 |

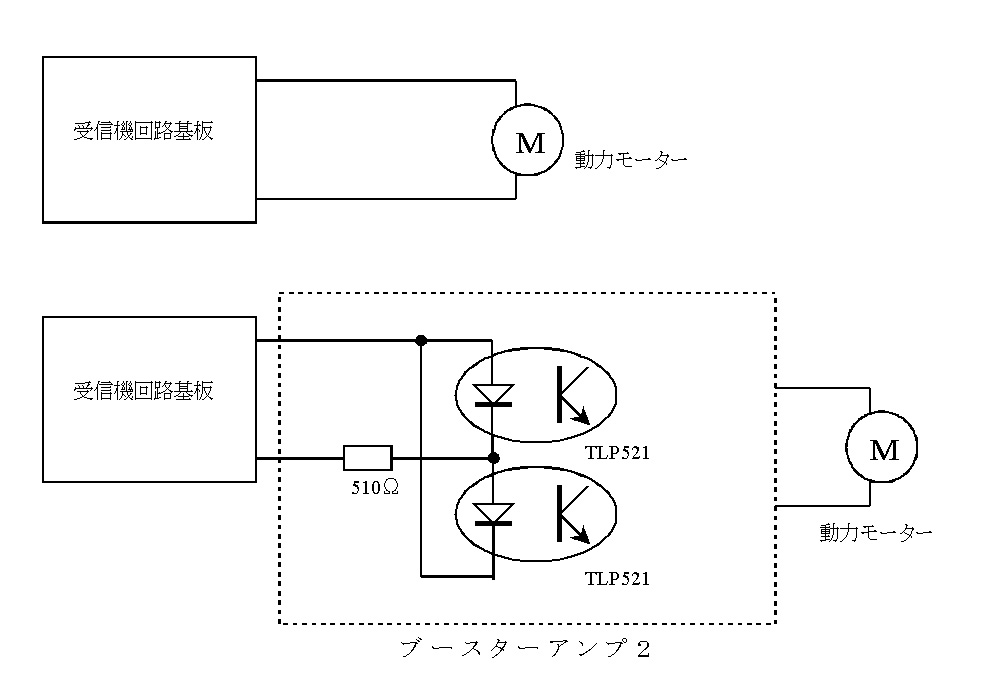

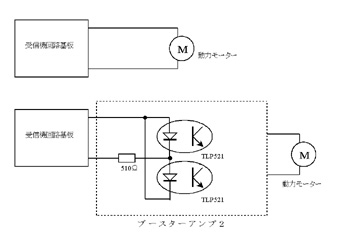

改造前は受信機回路基板上のトランジスタで 直接、動力モーターを回していました。 ブースターアンプ２では、受信機回路基板から モーターを回す電力でフォトカプラのＬＥＤのみを 駆動します。 モーターの回転方向によって電圧が逆転 しますが、どちらかのフォトカプラがドライブ されます。 モーター停止。。。両方のフォトカプラとも静止 モーター右回転。。。仮に上のフォトカプラ動作 とすると モーター左回転。。。下のフォトカプラ動作 となります。 |
