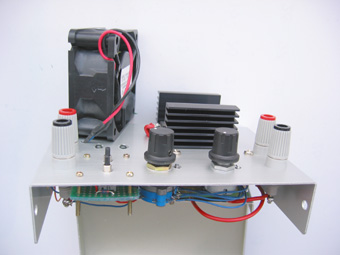

あいかわらず工作がへたです

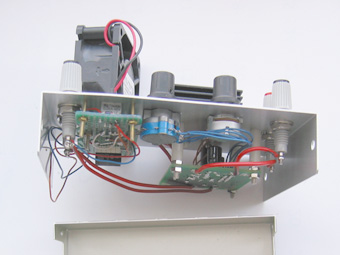

パーツの中では新品のアルミケースが一番高額でした
ロータリースイッチは在庫を持っていたので助かりました （新品は高額です）
（在庫が無かったら押しボタンとリレーで作っていたかもしれません）
 |
 |
 |

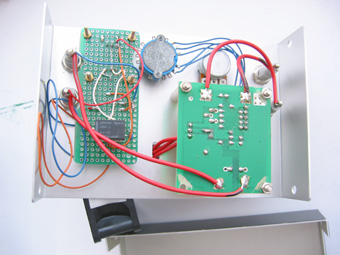

使用した端子の上の穴はモーターのギボシコネクタが ちょうどはまります |
 |

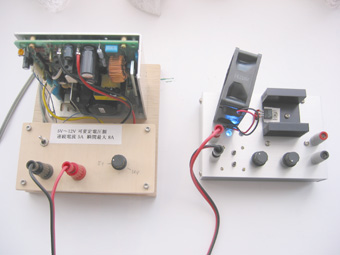

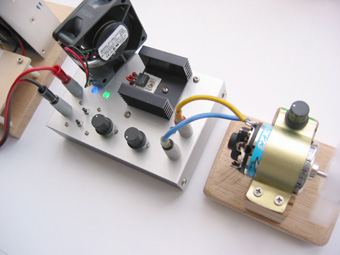

入力電圧は出力電圧＋３Ｖ 1.25Vでモーターを回したいときは4.25V以上の電圧を入力します (といってもわたしの定電圧電源は最小電圧が5Vからです） この入力電圧でさえも、モーターを回していると放熱板が 暖かくなります 実験では12Vを入力して1.25Vでモーターを回してみました。 そのときのモーターの電流は2.2A 激しく放熱板が熱くなります 長時間作動させていたら熱で壊れていたでしょう (12V-1.25V)*2.2A=23.65W ほとんど小型半田コテのような２４Ｗの発熱です ちなみに5Vを入力した場合の発熱は (5V-1.25V)*2.2A=8.25W これでもなかなかの発熱量ですね |
