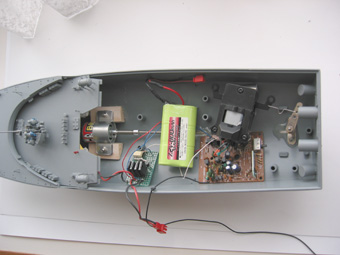

PT-15の艇内にRCメカをレイアウトしたところです
 |
 |
 |

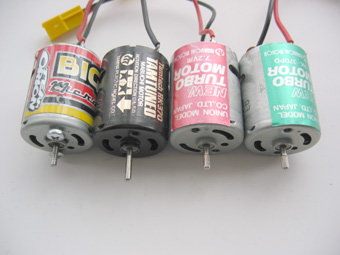

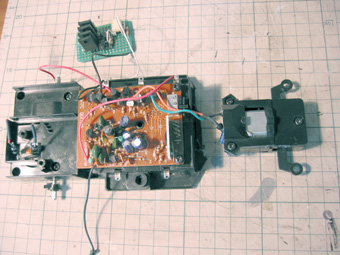

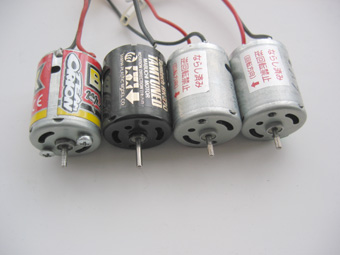

推進力用の動力モーターは、手持ちの中から 写真左端のビックブロックモーターに決めました。 このモーターはHPIのマイクロRS4のパワーアップ用に モーターマウントなどとセットになって販売されていました。 実際にマイクロRS4に搭載して走らせると、私の操縦技能では まともに走らせられないほどパワフルでした。 マイクロRS4からとりはずして使われずにありました。 （マイクロRS4は電動歯ブラシの180型に戻しました RS4にはこのパワーの大きさくらいが、適切だと感じています） 左の写真は今回使用するおもちゃRCカーのシャーシです ステアリングモーター部分を切断してしまいました。 上にはブースターアンプ２も見えます。 |
 |

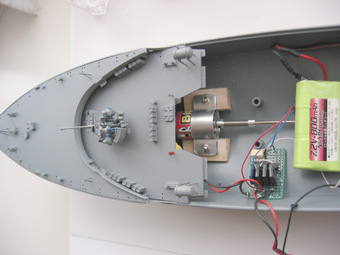

写真では見えませんが、船首には発泡スチロールが 詰まっています （前部機銃座の足元下です） モーターベースはバルサ材を張り合わせて整形しました ビスはベースの裏側から表に飛び出させてスタッドボルト のように使っています。 （ビスはワッシャー込みで接着） 薄いアルミ板を使って、モーターを固定しています。 スプリングジョイントはPOWER'Sレインボープロダクツの 製品です |
 |

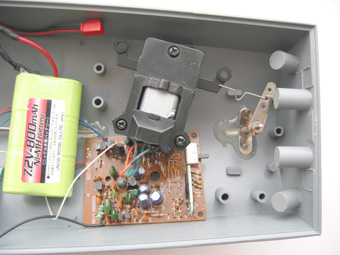

受信機回路基板は,むき出しで両面テープ留めです 艇内に水が浸入しないことを祈ります。 ステアリングモーターは相対的にサイズが大きいので 搭載方法に悩みました 結局、裏側からアルミ板で持ち上げてあります。 （その下に受信機回路基板の一部がはいります） ラダーホーンが、ステアリングタイロッドの可動方向と直角に なるように配置してあります。 この状態で舵は中立を向いています。 |
 |

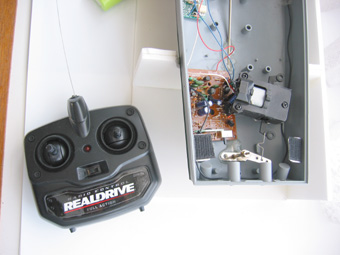

作動確認動画ファイルへのリンク （大きさ1.63MB MPEG1） 動画では、モーターパワーを全開に出来ませんでした。 空中でモーターを全開に回すとスプリングジョイントが 壊れるのです。 後甲板の固定方法は、前を前甲板にはめ込み、 後部をマジックテープで固定しています。 |
