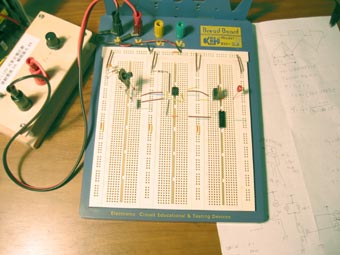

ブレッドボードの上に回路を組んで実験中
（この場合のブレッドボードはパン切り用の板ではなく、回路試作用の穴あきボードです
半田付け不要で試作回路を実験することが出来ます
なぜこの試作ボードをブレッドボードと呼ぶのかは私は知りません
以前のかまぼこ板で組んだ小さな電気回路もブレッドボードと呼んだりしたようですので
その名残りなのでしょうか？）
 |
没になった回路案 デューティ比を0%〜100%まで可変できます。 しかし、発振回路用の電源のためにレギュレータＩＣが 必要になったり、パワーMOSFETのゲートをドライブ するために電圧を合わせたりする必要があり 部品点数が多くなってしまいます。 |
||||
 |
上記回路案の基本動作 三角波と、可変抵抗で作るＤＣ電圧を比較して ＰＷＭ波形を作ります ＤＣ電圧を変えることで、デューティ比を可変できます。 |
||||
 |
今回作成した回路 タイマーＩＣ５５５を使います このＩＣは動作電源電圧範囲が広いです しかも出力も割りと大きいのです しかし、この回路では0%と100%を作り出す ことが出来ませんが、 今回の用途では問題になりませんので この回路にします |
||||
 |

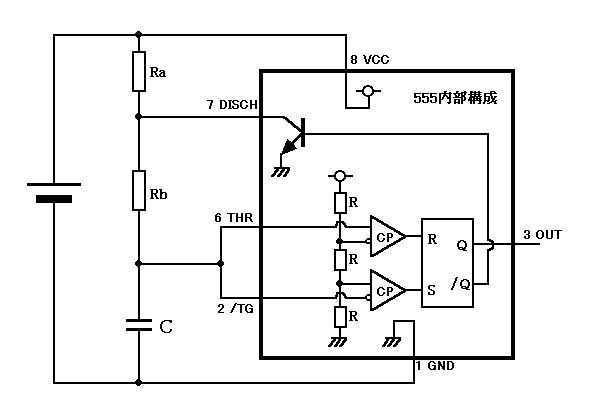

左はこの回路の機能概要を説明した図です 555内部にはRS-フリップフロップがあり、 RSそれぞれの入力にコンパレータ(CP)があります コンパレータの一方の入力はVCCを抵抗分圧した 1/3VCC、2/3VCCになっています もう一方の入力は555の外に出てスレッショルドと トリガーという名称のピンになっています。 トリガーピンに1/3VCC以下の電圧が加わると RS-FFがセット（Ｓ）され、 スレッショルドピンに2/3VCC以上の電圧が加わると RS-FFがリセット（Ｒ）されます |
||||
 |
外付けコンデンサ(C)の電圧は555内部のコンパレータで 常に比較されています 555内部のディスチャージトランジスタはRS-FFがリセット されているときにオンになります ディスチャージトランジスタがオフの場合、コンデンサは 外付け抵抗ＲａとＲｂを通した電流で充電（チャージ） されて電圧が上がります ディスチャージトランジスタがオンの場合、コンデンサは 外付け抵抗Ｒｂを通して放電（ディスチャージ）されて 電圧が下がります |
||||
 |

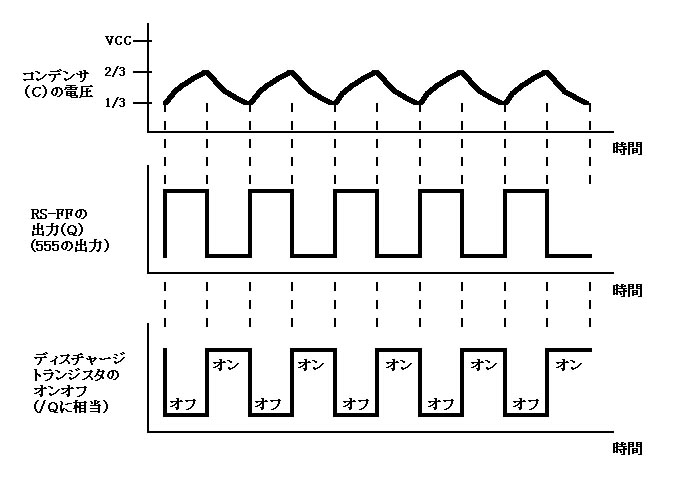

555内部の2つのＣＰはそれぞれ1/3VCC、2/3VCCと 電圧比較されていますので 2/3VCCまで充電された瞬間にRS-FFはリセットされ ディスチャージＴＲがオンになり放電が開始されます 同様に1/3VCCまで放電された瞬間にRS-FFはセット されディスチャージＴＲがオフになり再び充電が 始まります |
||||
 |

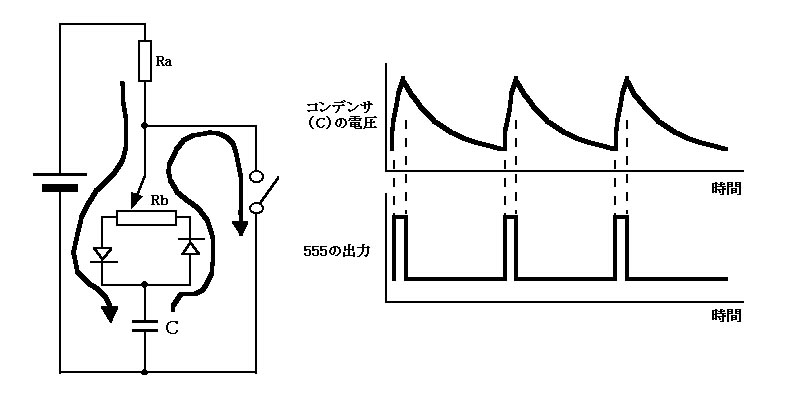

ここで、ダイオードを使って、充電、放電時に流れる 抵抗を変えて、電流の大きさに差をつけると ５５５の出力波形のデューティ比が変化します |
||||
 |

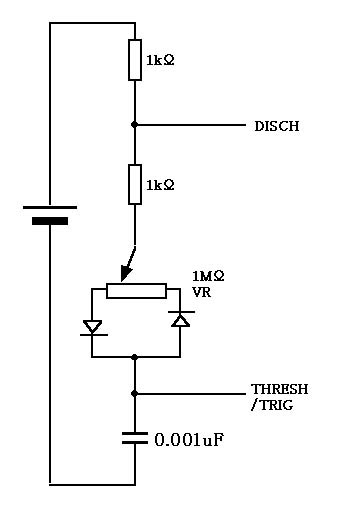

一般に買求めることが出来る可変抵抗器の最大の大きさは 1MΩでしょう。デューティ比の可変範囲を大きくとるために 固定抵抗の値を、可変抵抗の値に対してなるべく小さく したいのですが、555内部のディスチャージＴＲの能力の限界 がありますので1kΩにしました。 1kΩのときディスチャージTRに流れる瞬間最大電流は ざっと計算して20mA程度になります(12V時) もうすこし大きな抵抗値のほうが555が楽になるでしょう。 （2kΩとか、5kΩ） コンデンサは0..001uFのマイラーコンデンサにしました。 1.2kHz程度の基本周波数になります。 今回の用途では、周波数精度を必要としませんので、 コンデンサの種類は特に選びません。 |
||||
| 最小パルス幅の大きさについて、実験では５４０モーターで、 固定抵抗10kΩのときにＶＲを絞ってオン時間最小 パルス幅にした場合にモーターが停止していて まったく回転を始めないことを確かめています。 従いまして、負荷がモーターの場合は固定抵抗の値は 10kΩが２本であっても十分です。 （但し微小電流で発光する電球などでは発光する可能性が あります） |
|||||
