続小型パワーアンプ 小高＠練馬

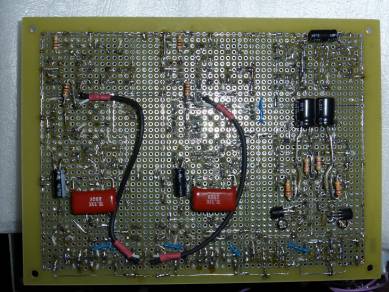

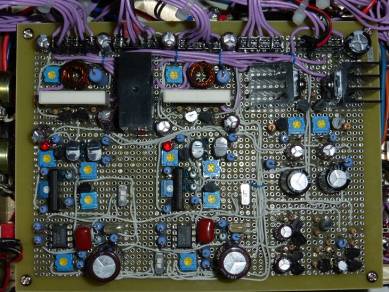

今回修正した基板の表側と裏側です。(裏付けの0.33μは外れています)

今回の変更箇所

ＤＣサーボのオペアンプを前後段交換し入力オーバを防止。

ＤＣサーボオフでのＤＣカット用電解を削除可とした。

定電圧部のデカップ電解追加。

上下パワＴＲベース間へのＣ追加はバイアス調整に難を生じ追加中止。

当日の回路図です。

デモ

DCサーボON/OFF、及び、今回、DCサーボOFF時のＤＣゲイン0/28dBの切り替えを可能としたので、

それの音質変化も確認してみた所、差は殆ど分らないという結果となりました。

今回の問題、対策

ＤＣサーボなしでＤＣカット用電解を削除しＤＣゲイン28dBとすると、入力ＶＲの位置でＤＣオフセットが数十ｍＶ変わる。

→FETへの印加電圧が40Ｖと高く、ゲート漏れ電流が多くなった為。→カスコード化し、FETへの印加電圧を低減。

上下パワーＴＲベース間へのC追加にて、ベース間が0Ｖになり、結果AB級がB級となる。

→ダーリントンパワーＴＲが高ｈｆｅで高域発振し、逆電圧がCにチャージした為。→ダーリントンパワーＴＲへの引き回し配線の短縮と10Ωと0.047μで高域出力インピーダンスを低減。

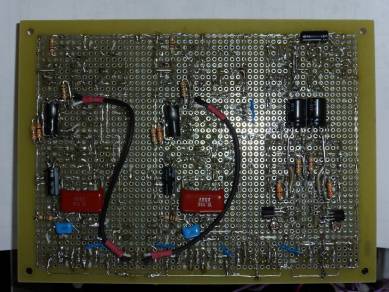

上記対策を施した裏側です。

現在の回路図です。
