小型パワーアンプ
小高＠練馬
秋月の産研ダーリントンパワＴＲと手持ちのジャンク電源トランスを活用する為に小型アンプを製作しました。

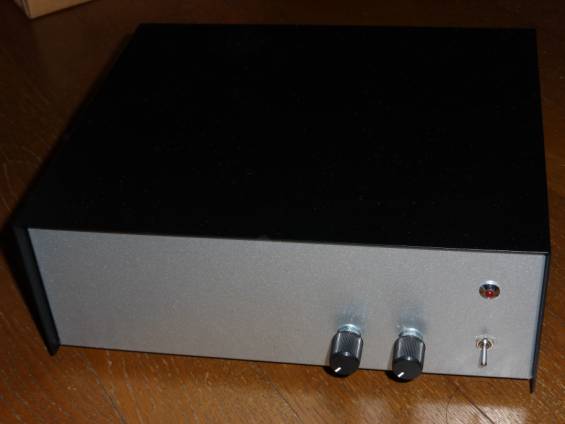

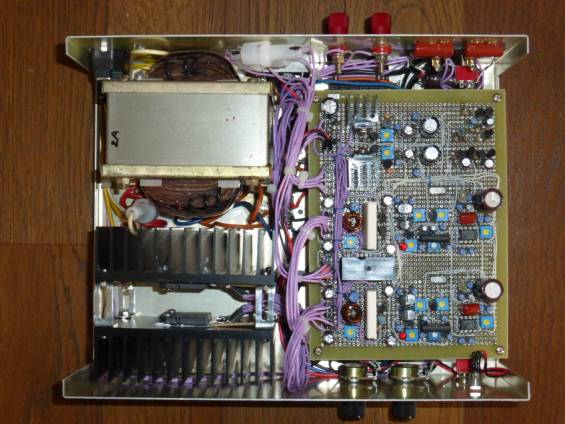

外観と内部です。

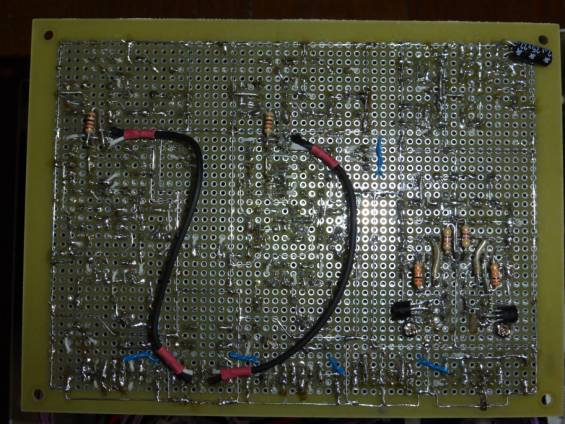

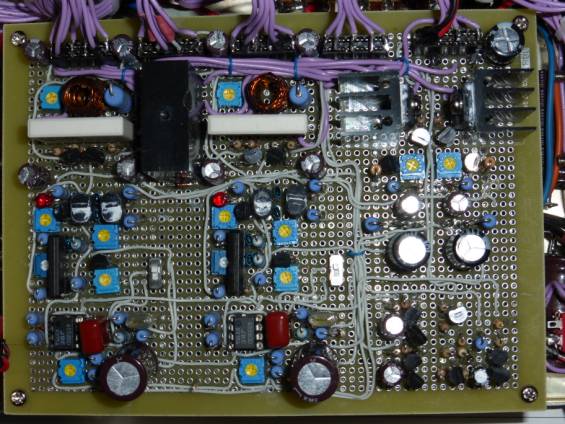

基板の表側と裏側です。
電源変動に強く、入力レベル、負荷インピ、に関わらず歪まず、且つ、過入力時も綺麗に対称にクリップする様に、回路シミュレータを利用して検討した結果、当初の
回路は、http://www.hi-ho.ne.jp/odaka/pure/main.pdf
となり、これで試作しました。 尚、回路シミュレータはCircuitViewer4.0を使いました。
然し、初段のデュアルFETのK150 (Q13/Q31)のgm誤差は(仕様通り)10％で、多少は揃っていると期待してのバランス調整用のVR2/ＶＲ11の50Ωでは小さすぎ、
今回は、K150の選別で対処しましたが、現実の誤差に対応する為にはVR2/ＶＲ11は500Ωは必要でした。(或は、50ΩのＶＲをソース側としてもＯＫです) それに対し、
２段目は、ＴＲのhfeの誤差の影響は殆ど受けないので、半固定のVR6/VR14は、18kΩの固定抵抗が妥当でした。 尚、ＤＣサーボの入力オーバも発覚し、それら、
回路ミス等も考慮し、少し手直しした修正回路は、http://www.hi-ho.ne.jp/odaka/pure/main2.pdf
となりました。
帯域は大体1.5Hzから120kHzです。
出力は、連続では、8Ωで30W/90Wです。(ステレオ/モノ)
ミュージックパワーでは、4Ωで50W/50W、6Ωで75W/75W、8Ωで60W/100W、12Ωで42W/150W、16Ωで33W/120W、程度と思います。(ステレオ/モノ)
(出力に保護回路が入っている為、低出力インピでは出力制限されています)
デモ実験
DCサーボON/OFF切り替えが可能なので、今回、それの音質変化も確認してみた所、差は殆ど分らないという結果となりました。
改善策等指摘
ＤＣサーボのオペアンプが入力オーバとなる。(設計ミス→即修正)
各半固定は固定化/削除。(ＤＣサーボのオフセット調整は接地し削除。２段目の半固定は固定化、等)
半固定接触不良考慮。耐圧への更なる考慮。位相補正方法の更なる考慮。
上下パワＴＲベース間にＣの追加。(バイアス調整に難を生じ中止)
ＤＣサーボなしも推奨、ＤＣサーボオフでのＤＣカット用電解は削除可。
初段ＦＥＴのドレイン側のオフセット調整半固定はソース側推奨。
最終段からＦＢしなければ出力のコイル類削除可。
ＴＲ/部品数の削減。
定電圧部へのデカップ追加。 等。
終わりに
個人的には、一寸太めながら、確りとした輪郭、且つ、比較的クリアな音質を得られ、十分実用に耐えられるのでは、とは思っていましたが、今回の発表に於いても、
音質に付いての評価は悪く無く、ディジタルやＩＣアンプ全盛の中、微力ながら、アナログ且つディスクリート方式の音の良さを改めて伝える事ができた様に思います。
又、今回の三土会に於いて、メンバの方々から、誤りの指摘や改善策、等、数々の有意義なご助言を頂き、本当に有難う御座いました。
