１４ＭＨｚバリコン同調のアンテナを７ＭＨｚバリコン同調に変更しました。
１４ＭＨｚバリコン同調のアンテナを７ＭＨｚバリコン同調に変更しました。
バリコンの容量をアップして７ＭＨｚ同調に改造しました。
新たにバリコンを入手し、７ＭＨｚに同調させました。
計算上は、７０ｐＦ以上で同調が可能でした。

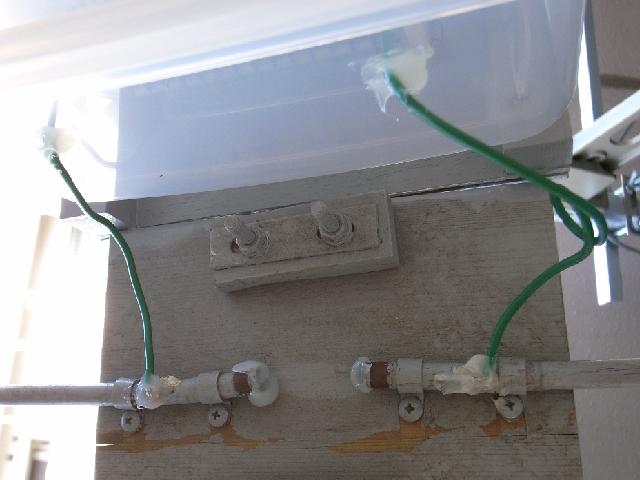

入手したバリコンを密閉容器に入れ前とおなじように設置しました。
ディップメータ用もループも同じように作りました。
７ＭＨｚですとディップメータで確認できました。
一次側ループは１４ＭＨｚのままではうまくありませんでした。
できるだけ丸く膨らませるとインピーダンスマッチングが取れたようです。
調整はまず、ディップメータで観測しバリコンを動かして希望周波数に同調させます。
次に、ノイズブリッジとＶＳＷＲメータで確認、さらにバリコンを動かして行いました。
今回は、ＶＳＷＲメーター値最小でもＲの値は５０オームにはなりませんでした。
ですが、ＶＳＷＲ優先で良しとしました。
左側がアンテナをベランダより突出させた状態、右側がベランダ内に収容した状態の特性です。
ベランダ内に収容した状態で７ＭＨｚ帯全帯域でＶＳＷＲがそこそこの値になっており受信には適当です。
以上がご参考になれば幸いです。
