スモール・ループ・アンテナの詳細です。
スモール・ループ・アンテナの詳細です。
３．５ＭＨｚ、７ＭＨｚと調整を行い、次に２１ＭＨｚの調整を行いました。
同調の調整は結構シビアーでした。
緑色の線が同調側の小ループで、２ターンあります。
１ターン分を上に持ち上げてＶＳＷＲの調整をしました。

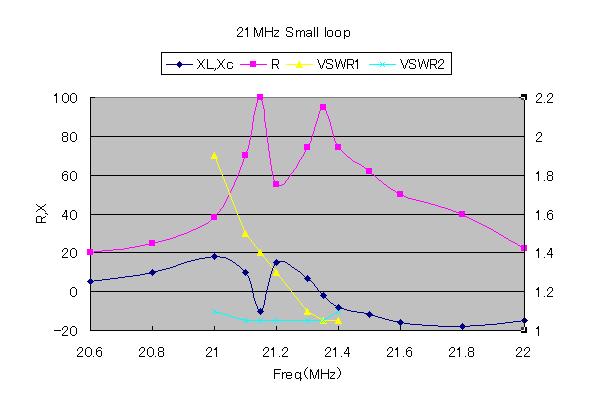

そしてその特性は、前と同じくノイズブリッジとＶＳＷＲ計で測りました。
ＶＳＷＲは、１０Ｗで測定していますので少し良く出ているかもしれません。
ＶＳＷＲが２種類あるのは、電波を出した直後と１０秒程度の経過後です。
送信すると温度が上がり始めるのか、特性が変化します。
２１ＭＨｚですと、同軸ケーブルの長さは２０ｃｍ以下で影響が大きいようです。
ですが、非常用のつもりですので、これで十分に満足です。
試しに数日後に行われたオール・アジア・コンテストで強い局を呼んでみました。
強く入感している３局にかろうじて取ってもらえました。
サイパン、香港、マレーシア でした。

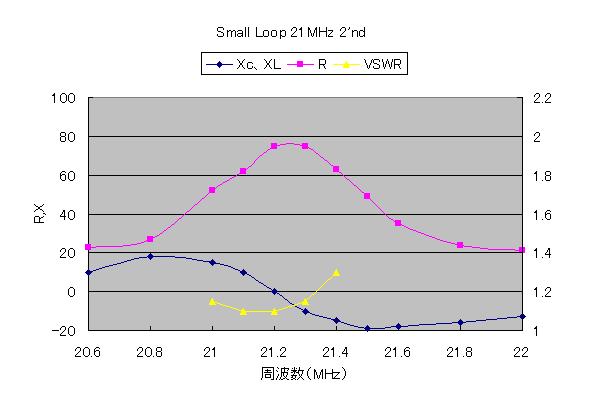

下図は、２８ＭＨｚ調整後に２１ＭＨｚに戻した時の測定値です。
同調側の小ループは調整せずに２８ＭＨｚの時のままです。
Ｘが０の時のＲが少々大きくなっています。
これでも十分に使用可能範囲です。
初めの調整時のデータのようなディップはありませんが、きちんと調整すると出てくるのかもしれません。
