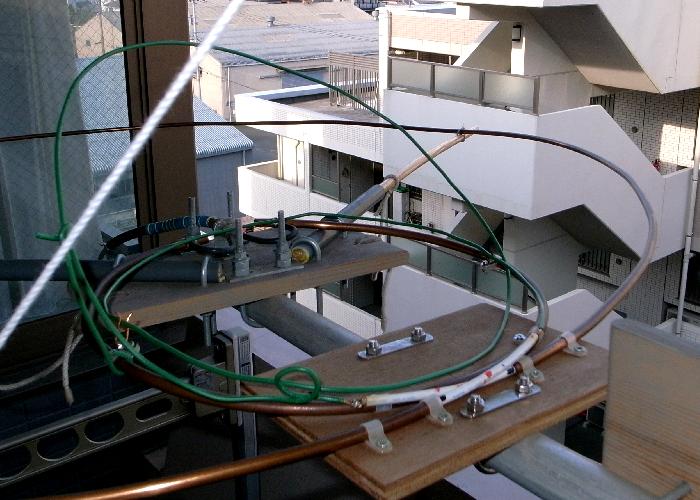

スモール・ループ・アンテナの詳細です。
21MHzの調整をずらして28MHzに合わせました。
同調の調整は結構シビアーでした。
白い同軸の赤の太いマーキングが21MHzで、黒の太マーキングが現在の28MHzです。
緑色の線が同調側の小ループで、2ターンあります。
1ターン分を上に持ち上げてVSWRの調整をしましたが、その量は21MHzとは異なっています。
(注:後日21MHzに戻しましたが、このループは無調整で済みました。)

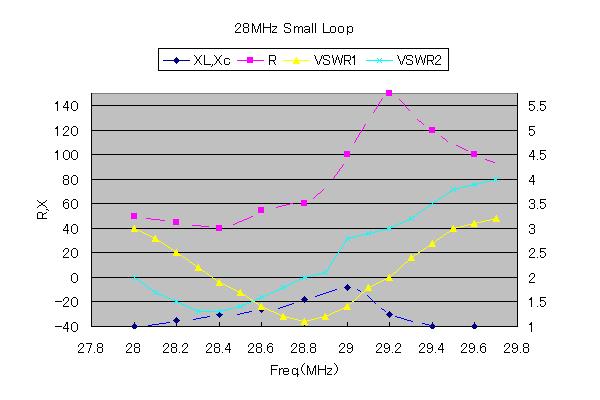

そしてその特性は、前と同じくノイズブリッジとVSWR計で測りました。
VSWRは、10Wで測定していますので少し良く出ているかもしれません。

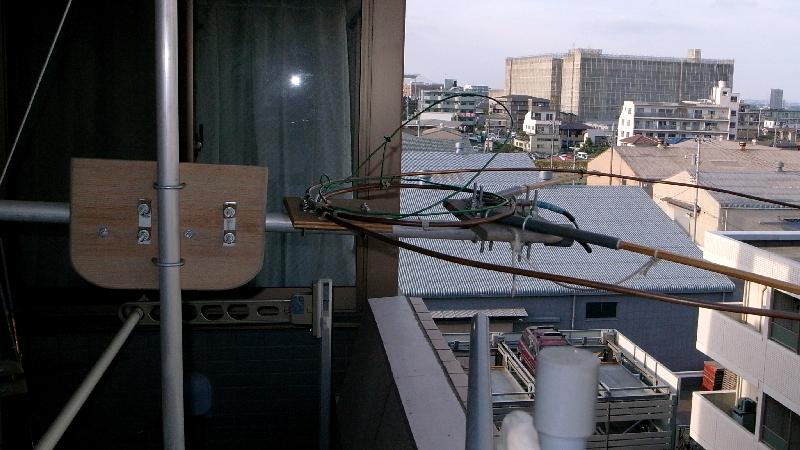

VSWRが2種類あるのは、調整を行ったベランダ側に入れた状態とそのままベランダ外に出した時のものです。
21MHzであった送信時間での変化はほとんどありませんでした。
建物そのもの、物干し竿等の影響がある割にはひどい変化ではないように感じます。
非常用のつもりですので、これで十分に満足です。
調整当日に行われていたオール・アジア・コンテストで強い局を呼んでみました。
強く入感しているマレーシアの2局にかろうじて取ってもらえました。
