スモール・ループ・アンテナの詳細です。
スモール・ループ・アンテナの詳細です。
２８ＭＨｚの調整をずらして１８ＭＨｚに合わせました。
同調の調整はすぐに出来ました。
白い同軸に付けた２１ＭＨｚと２８ＭＨｚのマーキングから１８ＭＨｚはすぐに調整できました。
緑色の同調側の小ループは、再調整無しでした。
ちなみに２８から１８にする際に２１ＭＨｚにも合わせましたが、こちらも再調整は不要でした。

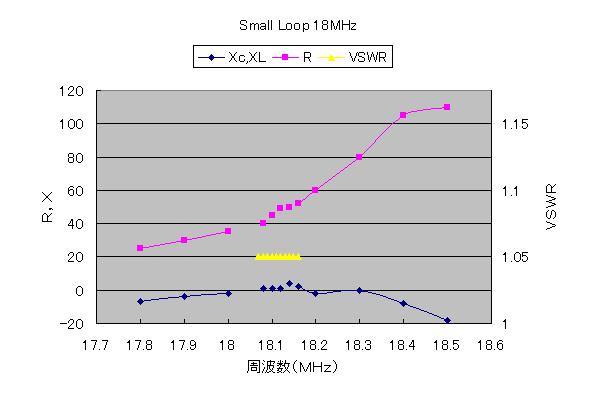

そしてその特性は、前と同じくノイズブリッジとＶＳＷＲ計で測りました。
１８ＭＨｚは帯域が１００ｋＨｚしかなく、ＶＳＷＲは低く１．０５以下となり細かい測定は不能でした。
調整後は同軸ケーブルにマーキングをしてすぐに２１ＭＨｚに変更してしまいました。
