ソナス・ファベール　ベネレ１．５　大改造その４

　　Sonus faber　　Venere 1.5　　

ソナス　ベネレ１．５　大改造、最終改造。
ネットワークに定インピーダンスアッテネータとトラップフィルターを追加しました。
前ページの固定抵抗アッテネータの代わりに定インピーダンスアッテネータを付けました。

ウーハーのピークを潰すためにトラップフィルターを加えました。

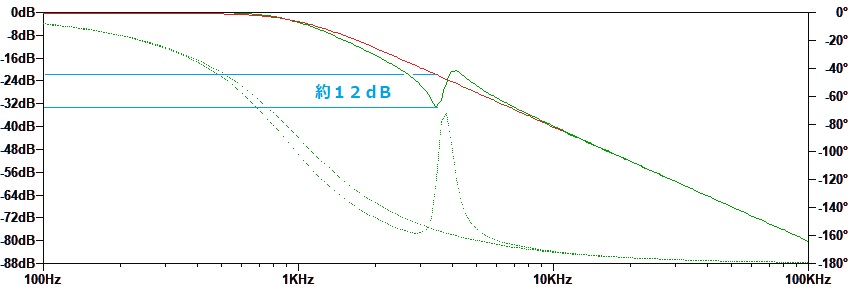

シミュレーション上は上のカーブになります。
ウーハーを抵抗に置き換えて行いましたので、現物とは異なります。
赤がトラップ無し、緑がトラップ有りです。

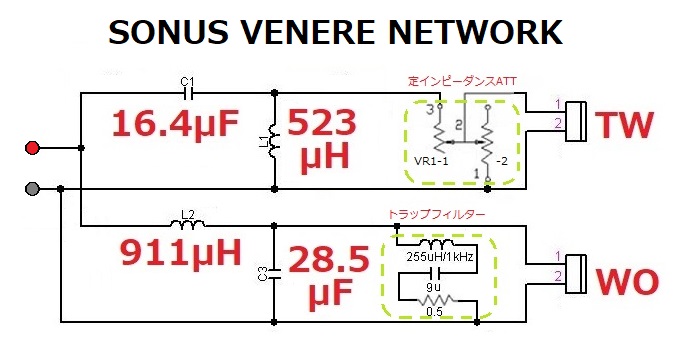

回路は下の様になります。

アッテネーターはかなり絞ったところが良い音に聴こえます。
全体的に自然な音になりました。
トラップの効果もあるようです。
これでベネレ改造は終わりです。

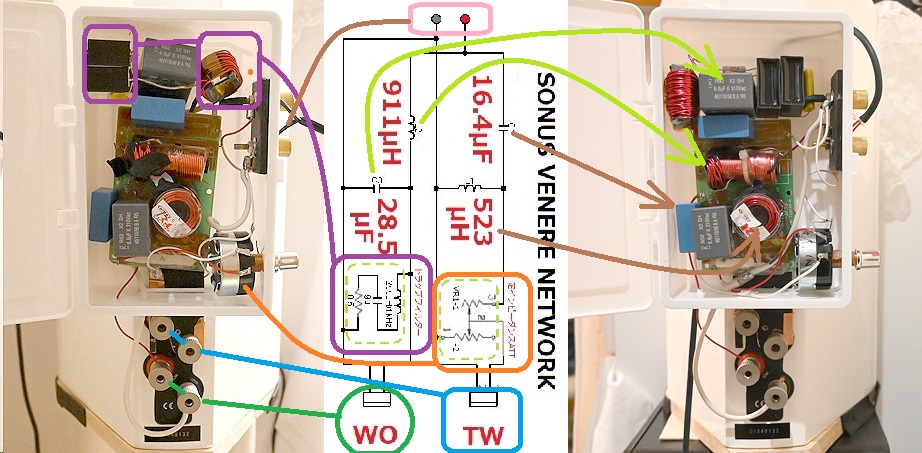

追）ネットワークをケースに入れました。
