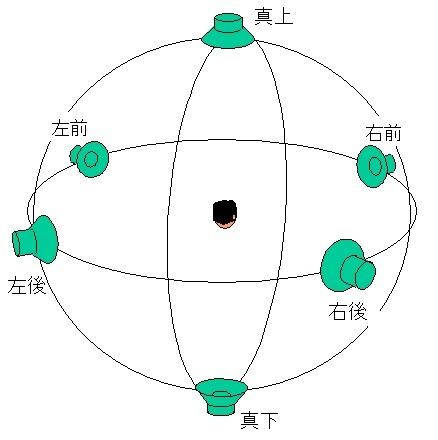

１．マトリクス６ｃｈ球体音場システムについて

近年、マルチチャネル（サラウンド）録音は珍しくありません。然し、リアルさが謳い文句であるにも関わらず、実際聞いてみると、

天井や床が無い、室内か野外か分らない様な不自然な再生音である事に気付き、それの解決手段として、上下のチャネルを追加

した６ｃｈ球体音場システムを思い立ち、製作してみました。

尚、その球体音場情報の伝送手段としては、従来機材も流用可能で、音源資産も多く、再現も安価・容易であり、且つ、客観的

評価も少なく、実験の価値も大きい事から、マトリクス方式としました。 (上下情報を伝送できる山水ＱＳ４ｃｈ方式を、マトリクス方式

とし、６ｃｈに拡張しました)

２．マトリクス６ｃｈ方式のエンコード/デコード

エンコード式　（赤字が拡張項）　及び、それの実施ブロック図

Ｌ＝0.92 * ＬＦ＋0.38 * ＲＦ＋0.92 * ＬＲ * i＋0.38 * ＲＲ * i

＋0.65 * (1＋i) * ＵＰ＋0.65 * (1－i) * ＤＮ

Ｒ＝0.38 * ＬＦ＋0.92 * ＲＦ－0.38 * ＬＲ * ｉ－0.92 * ＲＲ * i

＋0.65 * (1－i) * ＵＰ＋0.65*(1＋i) * ＤＮ

デコード式　（赤字が拡張式）　及び、それの実施ブロック図

ＬＦ＝　Ｌ＋0.414 * Ｒ

ＲＦ＝　Ｒ＋0.414 * Ｌ

ＬＲ＝－Ｌ * i＋0.414*Ｒ * i

ＲＲ＝　Ｒ * i－0.414*Ｌ * i

ＵＰ＝　0.5 * Ｌ * (1－i)＋0.5 * Ｒ * (1＋i)

ＤＮ＝　0.5 * Ｌ * (1＋i)＋0.5 * Ｒ * (1－i)

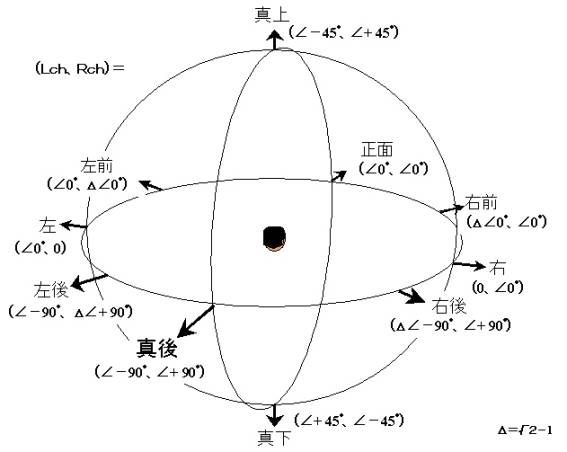

３．マトリクス６ｃｈ方式の音源方向とエンコード結果

位相関係が、上半球は、正面は同相、真上は－＋４５度、真後は－＋９０度なので連続ですが、下半球は、真下は＋－４５度、

真後は－＋９０度なので不連続が存在します。

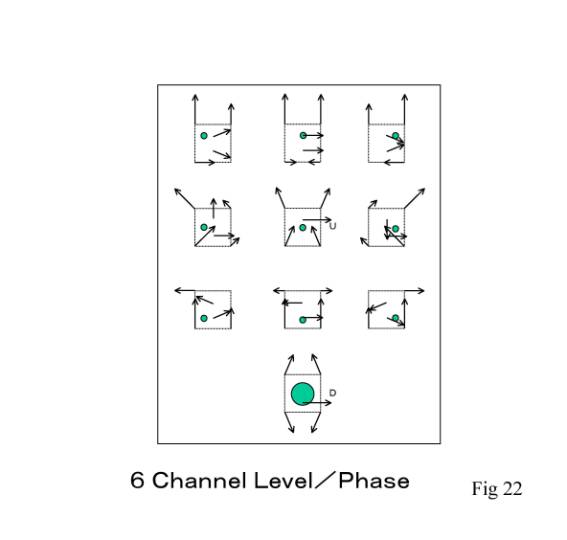

４．マトリクス６ｃｈ方式の音源方向とデコード結果

周囲へのクロストークが、音源が真上の時はほぼ同相ですが、真下の時は前後逆相となる為、下半球は周囲に拡散する

音場となります。

５．マトリクス６ｃｈ球体音場システムのまとめ

・真上は天井強度や照明器具、真下も生活の邪魔となり、実際の家屋ではスピーカ配置が容易ではありません。

・真上や真下へのスピーカ配置は、実際の家屋では、床が近く天井の高さも低い故に、近接せざるを得ず、聞く姿勢で音量バランスが

崩れ易く、安定定位しません。(球体音場システムの隘路)

・位相関係が音源が真下の時は＋－４５度ですが、真後の時は－＋９０度となる不連続関数故に、再生時に不連続部で違和感を

生じると共に、分離改善のロジック動作に於いても、不連続部での動作が良好ではありません。 (マトリクス６ｃｈ方式の隘路)

・音源が真下の時、クロストーク成分が逆相関係となり、周囲に分散定位の傾向となり、音場再現性は良好とは言えません。

(但し、ロジック有りでは分散感は若干改善されます)

・多チャネル録音に適した指向性を持つマイクが無く、現実音の録音が困難です。 (多チャネル録音の隘路)

６．関連資料

及び、関連機材としてＱＳ/ＳＱ/６ｃｈエンコーダ (用途は殆ど調整用) とその後面とその回路、とパワーオペアンプＬＭ12使用の

補足

頭上定位するＣＤは幾つか存在しますが、それらの音像の明瞭化も確認できました。
