別題：移動式のワンポイントアームの制作 です。  2023.1.3

 ワンポイントサポートアームと呼ばれるユニピボットトーンアーム、それが移動するので、移動式ワンポイントアームです。
今回制作したアームは、ワンポイントアームの基台を動かして、レコードの溝に針がなるべく正しく当たるようにするアームです。
いわゆるピュアストレートトーンアームですので、少々のトラッキングエラーは気になりません。
但し、大きく角度が付くと音が悪くなりますので、ソフトな移動速度の制御を行っています。
純粋なリニアトラッキングと異なるのは、少しのトラッキングエラーは許容しているところです。

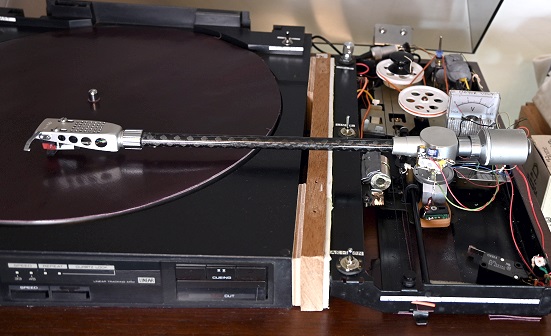

ピュアストレートーンアームのページで紹介していた実験機（実証機）をプレーヤーにしました。
ベースのプレーヤーはピュアストレートトーンアームを搭載した前作のAUREXのプレーヤーにしました。
クオーツロックのほうが安定が早く使いやすいので、ターンテーブルも含めて交換してしまいました。



モーターの電圧は、アームの角度により変化するように光で位置検出し、検出値で電圧を可変しています。

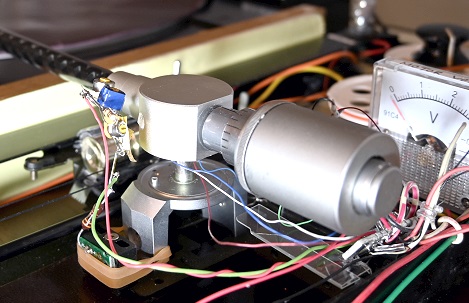

下の写真のアームのピボットのある回転部分の側面に光検出部（ハマホトのS7183）があります。
その左側にLEDの発光部（LEDは3個）があります。
光量調整用の半固定VRが上部に見えています。
現在可変幅が少々狭いので、完全にトラッキングは出来ません。
少し角度が付いたまま、ほぼそのままの角度でトレースが終了する場合もあります。
それでも実効長の長いピュアストレートアームなので問題ありません。
スイッチを切り替えると電圧一定での移動も可能です。
メーターはモーター電圧の監視用です。
まだ、アームレストとアームリフターは未実装です。


以上、（準）リニアトラッキング・トーンアームの制作、ページ１でした。
