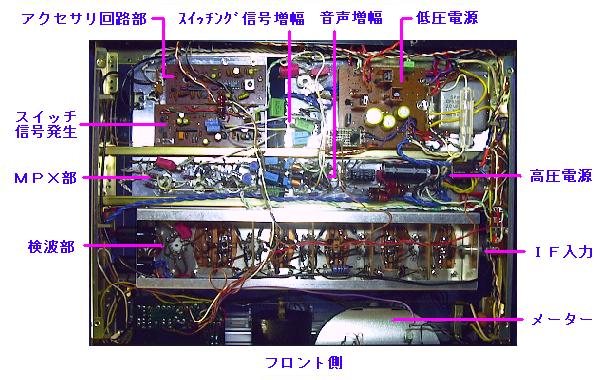

シャーシ側の写真の詳細説明です。
シャーシ側の写真の詳細説明です。

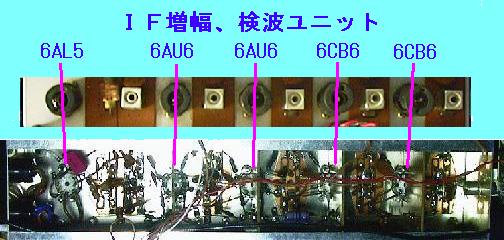

フロントエンドの出力は、ＩＦ・検波ユニットのＩＦ入力（写真の右側）に入ります。
これは、完全に単品ユニットとなっており、入出力は、ピンジャック、電源もソケットにて供給されています。
信号は、左へと４段増幅（６ＣＢ６×２、６ＡＵ６×２）され、左端で検波（６ＡＬ５）されます。
検波は、フォスターシーレー検波です。
増幅部分の真空管ソケットの真中にシールド板が立っているので見づらくなっています。

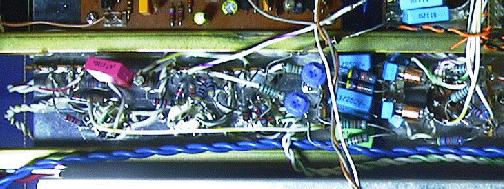

次は、マルチプレックス部ですが、ごちゃごちゃでわかりにくいのですが、
信号は、左側から流れ、プリアンプ（６ＡＳ６）で一段増幅された後、スイッチング（６ＡＬ５×２）されます。
スイッチング信号は、上側のブロック（ＩＣ回路）で作成され、真空管で１段増幅された後こちらに注入されます。
右上から左下に来ている１本の線と１本の抵抗がそうです。
中央付近に見える丸い青い色の物がセパレーション調整用の半固定抵抗です。
その右がデ・エンファシス（イコライザ）で、１９ＫＨｚのトラップもここにあります。
さらに右の白い線の付近は、音声増幅部です。６ＢＱ７（？）です。
上の写真左は、ＩＣ回路部分です。ちょうどフロントエンドの下にあたります。
上半分がＩＦ・検波ＩＣで、シグナルメ−ター、センターメーター等用のアクセサリ、及び検波出力取り出しを行っています。
下半分側のＩＣは、本来は、マルチプレックスＩＣなのですが、検波信号から１９ｋＨｚのパイロット信号だけを取り出してこのＩＣに加え、ステレオスイッチング信号（３８ＫＨｚの矩形波）を発生させています。
この２つのブロック（基板）とフロントエンドで、安いチューナが出来てしまいます。
これら、ＩＣ部、フロントエンド、マルチプレックス部が１枚のアルミ板（サブシャーシ）についています。
真中は、電源で、上が低圧（定電圧）、下が高圧（真空管用）です。
右上には、小型（ボタン型）のオイルコンの上にヒューズホルダーが見えます。
この電源の左端に前述の音声増幅、スイッチング信号増幅用真空管のソケットが見えます。
これらの部分は、別のアルミ板についており、よって、全部で３つの大きなブロックに別れている事になります。
そして、１１本もの真空管がありますので、底板にファンを２つ付けています。（写真右端）
整流管付近の温度によりファンをコントロールしています。夏場は、電源投入後５分、冬場は３０分程度で、ファンが回り始めます。
次ページは、ブロック図による説明です。
