ブロック図による説明です。

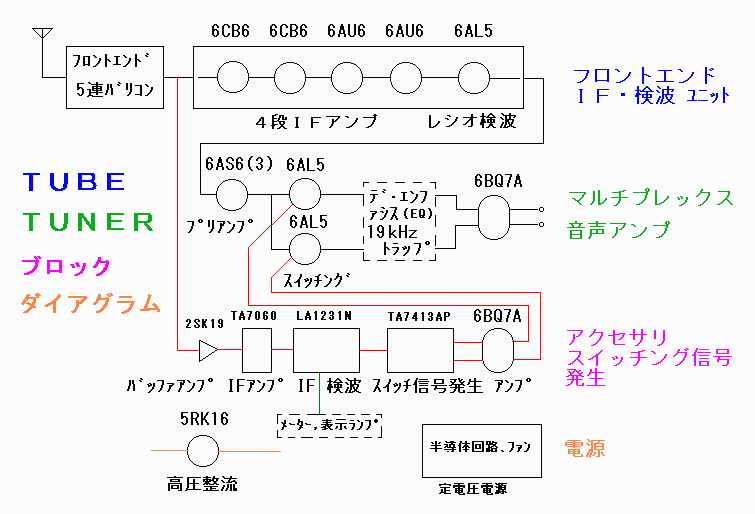

下図がブロック図です。
ブロック図は、案外すっきりとしています。内部のごちゃごちゃが、うそのようです。
主信号通過部分の線は黒、スイッチング信号発生部分を赤、で書いてあります。 ちょうど、上側が真空管チューナ、下がＩＣチューナと２つのチューナがあるようです。
ＩＦ,検波ユニットとマルチプレックス部の回路図は、左の部分をクリックするか、ブロック図中をクリックすると、その回路図に飛べます。
