ＬＭ１２（４５５８）型パワーアンプ　と　ＱＳ/ＳＱエンコーダ

ＬＭ１２（４５５８）型パワーアンプ　と　ＱＳ/ＳＱエンコーダ　　　　小高＠練馬

◎ ＬＭ１２（４５５８）型パワーアンプに付いて

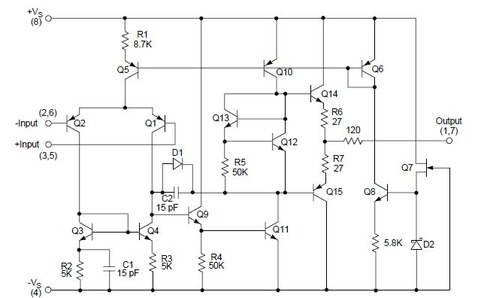

参考にしたＬＭ１２パワーオペアンプの等価回路と４５５８系オペアンプの等価回路。

これまで、製作ご協力頂いた方々からのご指摘として以下がありました。

１) 数10ｋの大振幅を入力すると非対称になり、結果ＤＣ検出で切れる。

２) 矩形波の立ち上がり時、アンダーシュートが発生する。

３) フルスイング時、耐圧を若干超える部品がある。

４) 一部の電解コンデンサが温まる。

これら１）から４）の対策は、

１) の非対称と２）のアンダーシュートは、何れも初段差動回路が要因と判明し、

差動回路のカレントミラー R503、R508、R303、R308を（10kから）3.9k に変更。

定電流ドライブ段の抵抗 R315、R515 を（150オームから）100オームに変更。

にて１）、２）はほぼ解消し、更に、

差動回路の位相補正 R306、R506、C301、C501 を削除、

該差動回路の Q301/Q306、Q501/Q506 のそれぞれのベース同士間に、

上記位相補正と同じ定数の R330、R530、C312、C512 をＰ板に裏付け。

これにより１）、２）の現象は完全に解消。

３) の耐圧不足は、部品交換。（但し、通常使用では問題なし）

定電流ドライブ段の Q508/Q509 の 2SA1015GR/2SC1815GR を A970GR/C2240GR に変更。

ドライブ回路の Q512/Q513 の 2SC2655Y/2SA1020Y を TTC015B/TTA008B に変更。

これにより３）の問題が解消。

４) ３端子レギュレータからの基板を介しての熱伝導が要因。（熱的には問題なし）

放熱器なしの３端子レギュレータの放熱は殆どリード線が担い、

プリント板のパターンを通し近くの部品が温まりますが、

電解コンデンサは特にリード線が太い為、影響を受け易い様です。

今後のＰ板設計に反映したいと思います。

補足ですが、ディスクリート部品が入手困難になりつつある中、

パワートランジスタ 2SC2837P/2SA1186P は、2SC5100P/2SA1908P、

2SC5198-O/2SA1941-O、2SC3519AP/2SA1386AP に代替できます。

◎ ＱＳ/ＳＱエンコーダに付いて

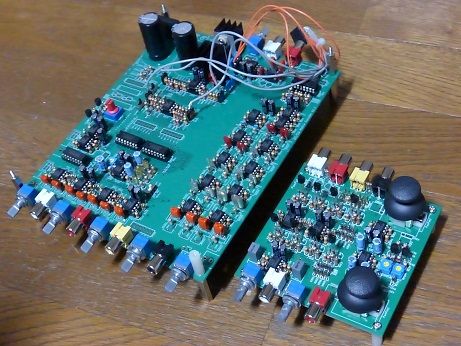

一見、ラジコンのコントローラの様ですが、ＱＳ／ＳＱエンコーダです。

山水ＱＳ方式では4.0チャネルだけではなく、5.1チャネル音源のエンコードも考慮。

又、（余興で）サブ基板にてパンポット機能も付けて見ました。

但し、ソニーＳＱ方式（を始め、シャイバー、ダイナコ、エレボイ、ドルビー方式等）

は再生系を含め、理論上、周囲壁際しか移動/定位できない（伝送できない）故、

（自由に音を飛ばす事や残響等の表現/伝送は困難故）

パンポットの機能/操作にも制約が付きます。

発表資料（回路図）
