4チャネルステレオ再生

又、サラウンド効果のある音源を4チャネル再生してみました。

個人的には、所有マルチチャネル音源は全て、QS方式でエンコードし、

2チャネル音源に変換してから管理しています。変換する理由としては、

データ量が削減（6ch→２chで1/3、更にMP3で1/7、詰まり約1/20）、

そして編集/管理が容易となる事の他に、既にユニバーサルプレーヤが

ディスコン故、今後、SACD、Ｂｌｕ-ｒａｙ、DVD等は、再生が困難になると

予想され、且つ、(HDMI等)ディジタルが不安定で恒久的ではないので…。　

今回、上記エンコードしたものや、サラウンド効果のある2チャネル音源を、

QS方式でデコードし、4チャネルに変換したものを聴いて頂きました。

尚、現在、QS/ＳQ4チャネル音源をデコードする方法は、自作するか、

市販のInvolve製の SurroundMaster の入手以外無いのが現状です。

(ディジタル処理が困難である事も災いし、AVアンプにはその機能無し)

◎　今回使用したQS/SQ4チャネル(ロジック)デコーダの情報は、

正面　http://www.hi-ho.ne.jp/odaka/quad/QSSQ1B-f.jpg

内部（1段目）　http://www.hi-ho.ne.jp/odaka/quad/SQ1B-i.jpg

内部（2段目）　http://www.hi-ho.ne.jp/odaka/quad/QSSQ1B-i.jpg

回路図　http://www.hi-ho.ne.jp/odaka/quad/SQQS1B-ok.pdf

部品表(QS)　http://www.hi-ho.ne.jp/odaka/quad/SQQS1B-QS-ok.xls

部品表(SQ)　http://www.hi-ho.ne.jp/odaka/quad/SQQS1B-SQ-ok.xls

配置図　http://www.hi-ho.ne.jp/odaka/quad/SQQS1B-map-ok.pdf

取説実装QS　http://www.hi-ho.ne.jp/odaka/quad/QS1B-ZIS.txt

取説調整QS　http://www.hi-ho.ne.jp/odaka/quad/QS1B-CHO.txt

取説実装SQ　http://www.hi-ho.ne.jp/odaka/quad/SQ1B-ZIS.txt

取説調整SQ　http://www.hi-ho.ne.jp/odaka/quad/SQ1B-CHO.txt

◎　今回使用した4チャネルパワーアンプは以下です、

正面　http://www.hi-ho.ne.jp/odaka/quad/data/P1000812x.jpg

内部　http://www.hi-ho.ne.jp/odaka/quad/data/P1000810x.jpg

回路図　http://www.hi-ho.ne.jp/odaka/quad/data/amp-vu-4.0-4ch.pdf

参考迄に最新のステレオパワーアンプの情報は、

写真　http://www.sky.hi-ho.ne.jp/odaka2/Power-Amp/P1030120ok.jpg

回路図　http://www.sky.hi-ho.ne.jp/odaka2/Power-Amp/amp-vu-4.31-new.pdf

部品表　http://www.sky.hi-ho.ne.jp/odaka2/Power-Amp/amp-vu-4.31-lst.pdf

配置図　http://www.sky.hi-ho.ne.jp/odaka2/Power-Amp/amp-vu-4.31-map.pdf

取説　http://www.sky.hi-ho.ne.jp/odaka2/Power-Amp/amp-vu-4.31.txt

電源　http://www.sky.hi-ho.ne.jp/odaka2/Power-Amp/power-2.5-map.pdf

◎ 参考迄に4チャネルステレオ用のコーナ設置型スピーカの情報は、

写真　http://www.hi-ho.ne.jp/odaka/pure/P1000522-2.jpg

寸法　http://www.hi-ho.ne.jp/odaka/pure/sp-2way-sub-2.pdf

回路図　http://www.hi-ho.ne.jp/odaka/quad/2way.pdf

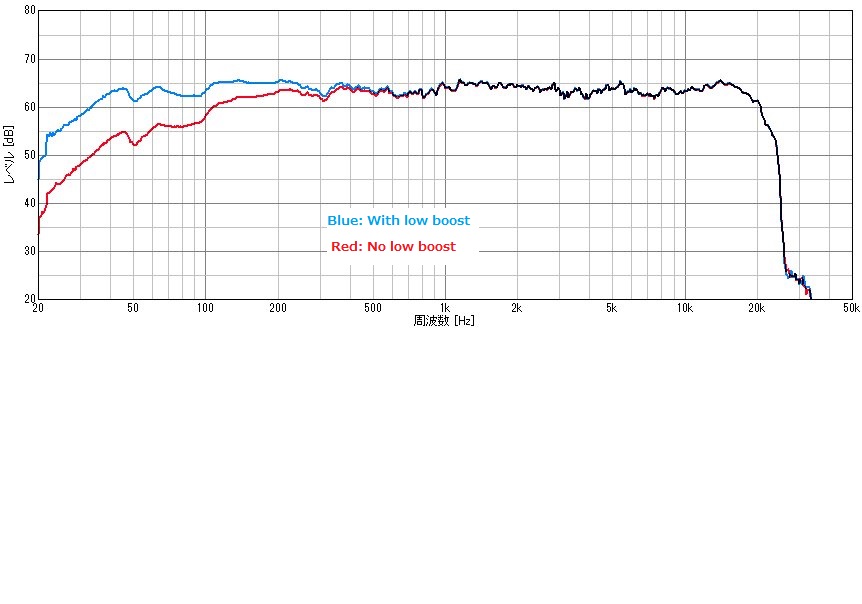

特性　http://www.hi-ho.ne.jp/odaka/pure/2way-dup-new-ok.jpg

参考迄に上記スピーカ用のローブーストアンプの情報は、

写真　http://www.hi-ho.ne.jp/odaka/quad/P1000516-2.jpg

回路図　http://www.hi-ho.ne.jp/odaka/quad/low-boost.pdf

コーナ設置した場合、ローブーストが不要になる事があります。

尚、ローブーストは、foのQが低く、内容積が大き目の密閉型の場合は

有効ですが、ポートやｆｏ共振等にて低音を増強させているシステムでは、

その共振が強調され、音質劣化を招く事が少なく無いので御留意の事。

◎ 参考迄にQS/SQ方式のエンコーダの情報は、

資料　http://www.sky.hi-ho.ne.jp/odaka2/Quad-Encoder/enc.jpg

回路図　http://www.sky.hi-ho.ne.jp/odaka2/Quad-Encoder/4ch-encode-mini-6.pdf

◎ 参考迄に4チャネルステレオの音源例は、

音源例　http://www.sky.hi-ho.ne.jp/odaka2/test/quad-j.txt



今回、再生した音源は以下です。

　　01. Giuseppe Sinopoli - Gustav Mahler Die 10 Symphonien(AMSI)

      　- Symphony No.3 - Movt.1、 - Symphony No.5 - Movt.1

AMSI方式のCDのSinopoli の Mahler 12CDボックスからです。

AMSI方式は所謂疑似サラウンド方式ですが、クラッシックによくある、

ステレオ音源に電子エコーをかけた丈の、残念なものではなく、

全体にバランス良く広がるミックスで、サラウンドのツボを押さえた

センスの良さを感じさせます。

 　　02. Zubin Mehta – Planets - Jupiter, the Bringer of Jollity

QS4チャネル方式のCDと思われるオリジナルミックスのCDと、

AMSI方式のＣＤの両者を比較してみました。音色が若干異なる事と、

AMSI方式の方が、配置が後ろ寄りに加工されている事がわかります。

　　03. Grover Washington, Jr. – Winelight - Winelight

所謂、耳蛸音源のサラウンド版です。

　　04. Doobie Brothers - Captain And Me(DVD) - Long Train Runnin'

　　05. Bread - The Best Of Bread(BlRy) - Make It With You、- If

　　06. Spinners - New & Improved(BlRy) - Smile, We Have Each Other、- Then Came You

懐メロ音源のサラウンド版です。

　07. Modern Jazz Quartet - The Last Concert(BlRy) - What's New

ドラムは前方中央。ピアノは右後ろ。バイブは何と、左前から後ろ側を

ぐるっと回り、右前迄、取り囲みます。そして、又何とベースは後方で

ユニークなミックスとなっています。

所で、この様な配置に対し、近年の5.1チャネル等規格に於ける、

センターやサブウーファの配置はどう考えるのか興味があります。

特に芸術表現では、配置等に制約はあってはならない筈ですし....。

因みに、4チャネル方式では、スピーカ配置は聞く側の自由でしたので、

この様な時は、スピーカを前方に４台配置する聴き方も推奨されました。

お詫び

　当日、堀様のデモに於いて、完全に準備を忘れ、ご迷惑をお掛けした事をお詫び致します。
