レストアにともなうハーネスの製作です。

古くなると被覆がぼろぼろになったり銅線が錆びたりしてきます。

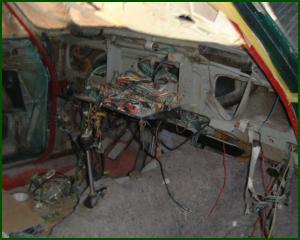

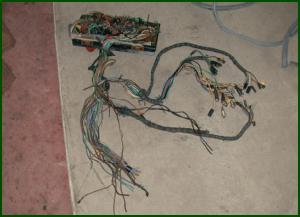

古い配線をメーター付きで外しました。

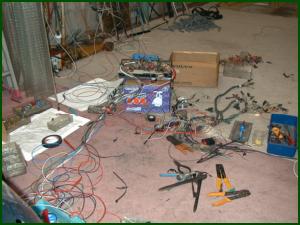

配線図と現車配線を確認して１本ずつ製作します。
電動ファンやオルタネータ
用の回路を追加。
さらにスペヤー線も何本か入れておきます。
もちろんフューズは増設します。

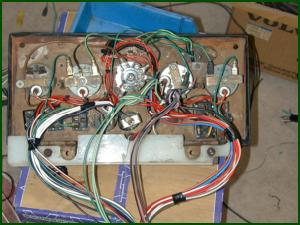

メーター内部の掃除やスイ
ッチの動作確認をし、配線を１本ずつ接続していきます。

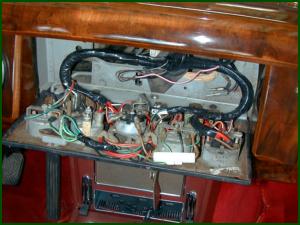

太い線を使ったり線を増設したので取りまわしが大変です。

白い筒が増設のフューズです。
オリジナルはヘッドライト系にフューズが入っていませんでした。
