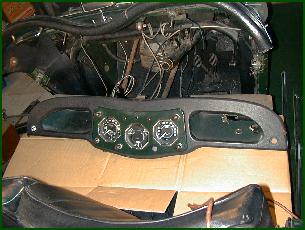

ハンドル、フラッャースイッチ、ホーンスイッチ、配線等を外しメーターパネルの取り外しです。

パネルを外すとワイパースイッチとギヤ
ー部分が現れます。

先にワイパーの修理をします。
ギヤー部のグリスが古くなると硬くなりモーターに負担がかかるので洗浄し交換グリスはモリブデン入りを使用しました

モーターに水が入り錆びて固着、分解修理ちょっと苦労しましたが軽く作動するようになりました。やれやれです。

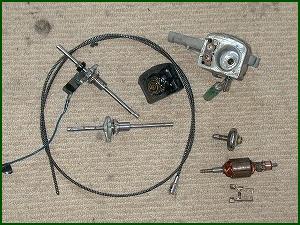

ワイパー部分の構成部品です

運転席シャフトにスイッチが付いておりその配線も交換。
ワイヤーも外して洗浄し注油
ギヤーやモーターもきれいになりました。
モーター下のゴムは溶けたようになっていましたので、防振ゴムを切ってフローティングしボルトで固定。

新しい配線を通します。
フューズ周辺からシャシーを沿ってリヤーに、途中ストップランプ、リバーススイッチテールランプ。
ランプの配線の接続は配線被服を剥きスリーブを通し折り曲げてランプの端子に差し込むのがオリジナル。
