続マトリクスサラウンド　　　　　　小高＠練馬

（クラッシックを中心に）マトリクス４チャネルを久々に、聞いて頂きました。

音に拘るマニアの方々も再生を諦める音源として、パイプオルガン等の超低音の他に、

マトリクスサラウンドの音源が知られていますが、それを “正しく” 再生する事に依り、

演奏者の意図/情熱が聞く側に正しく伝わり、作品を正しく評価することができると共に、

それにより、新しい感動に繋がるのではないかと思います。

　

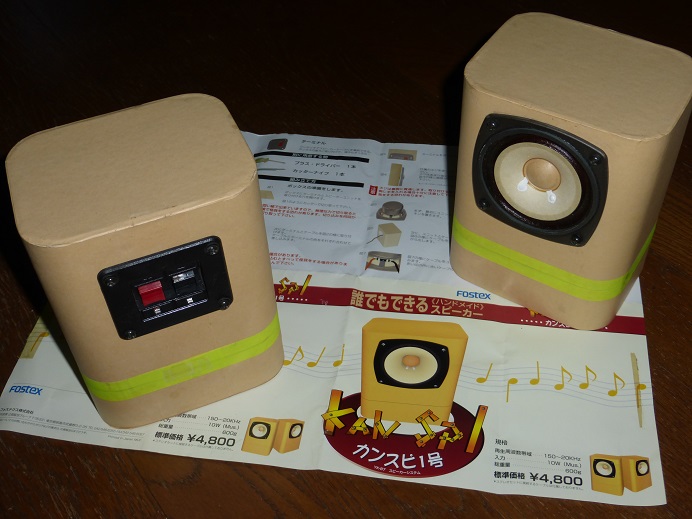

後方スピーカは、無印ＦＥ８０３　使用の 信濃カンスピ１号 です。

（無印がディスコンで単品では入手できず、カンスピ同梱で入手）

メインアンプは、TDA7850使用の ６チャネルパワーアンプ （4Wrms/27Wmax） です。

（その 内部 と 回路）

マトリクスサラウンドデコーダのステアリングロジックに付いては、

ＱＳ方式は市販ロジックデコーダを参考としましたが、

ＳＱ方式は市販デコーダが簡易ロジック止まりで参考とならず、独自に開発しました。

因みに、 ＱＳ方式とＳＱ方式の問題点 です。

資料

正面：　http://www.hi-ho.ne.jp/odaka/quad/QSSQ1B-f.jpg

内部（１段目）：　http://www.hi-ho.ne.jp/odaka/quad/SQ1B-i.jpg

内部（２段目）：　http://www.hi-ho.ne.jp/odaka/quad/QSSQ1B-i.jpg

ブロック図：　http://www.hi-ho.ne.jp/odaka/quad/QS-SQ-block.pdf

回路図：　http://www.hi-ho.ne.jp/odaka/quad/SQQS1B.pdf

ＳＱ/ＱＳ基板：　http://www.hi-ho.ne.jp/odaka/quad/sq-qs-1.1-PCB.jpg

ＳＱ部品表：　http://www.hi-ho.ne.jp/odaka/quad/Stephen/sq-lst.xls

ＳＱ実装マニュアル：　http://www.hi-ho.ne.jp/odaka/quad/Stephen/sq-ZIS.txt

ＳＱ調整マニュアル：　http://www.hi-ho.ne.jp/odaka/quad/Stephen/sq-CHO.txt

ＱＳ部品表：　http://www.hi-ho.ne.jp/odaka/quad/Stephen/qs-lst.xls

ＱＳ実装マニュアル：　http://www.hi-ho.ne.jp/odaka/quad/Stephen/qs-ZIS.txt

ＱＳ調整マニュアル：　http://www.hi-ho.ne.jp/odaka/quad/Stephen/qs-CHO.txt

補足資料

坂＠大和市さんのパワーアンプに採用して頂いたＰ板の関連資料です。

PowerAmp(v1.2)回路図、部品配置図（実体図）、部品表（員数表）、実装調整マニュアル

同一Ｐ板で以前製作した試作機は、繊細・透明感が音質の特徴でしたが、今回の坂＠大和市さん製作機では、

電源の充実による高音質化が図られ、繊細・透明感に更にパワー感も加わり、試作機を凌駕する音質となった様に思います。
